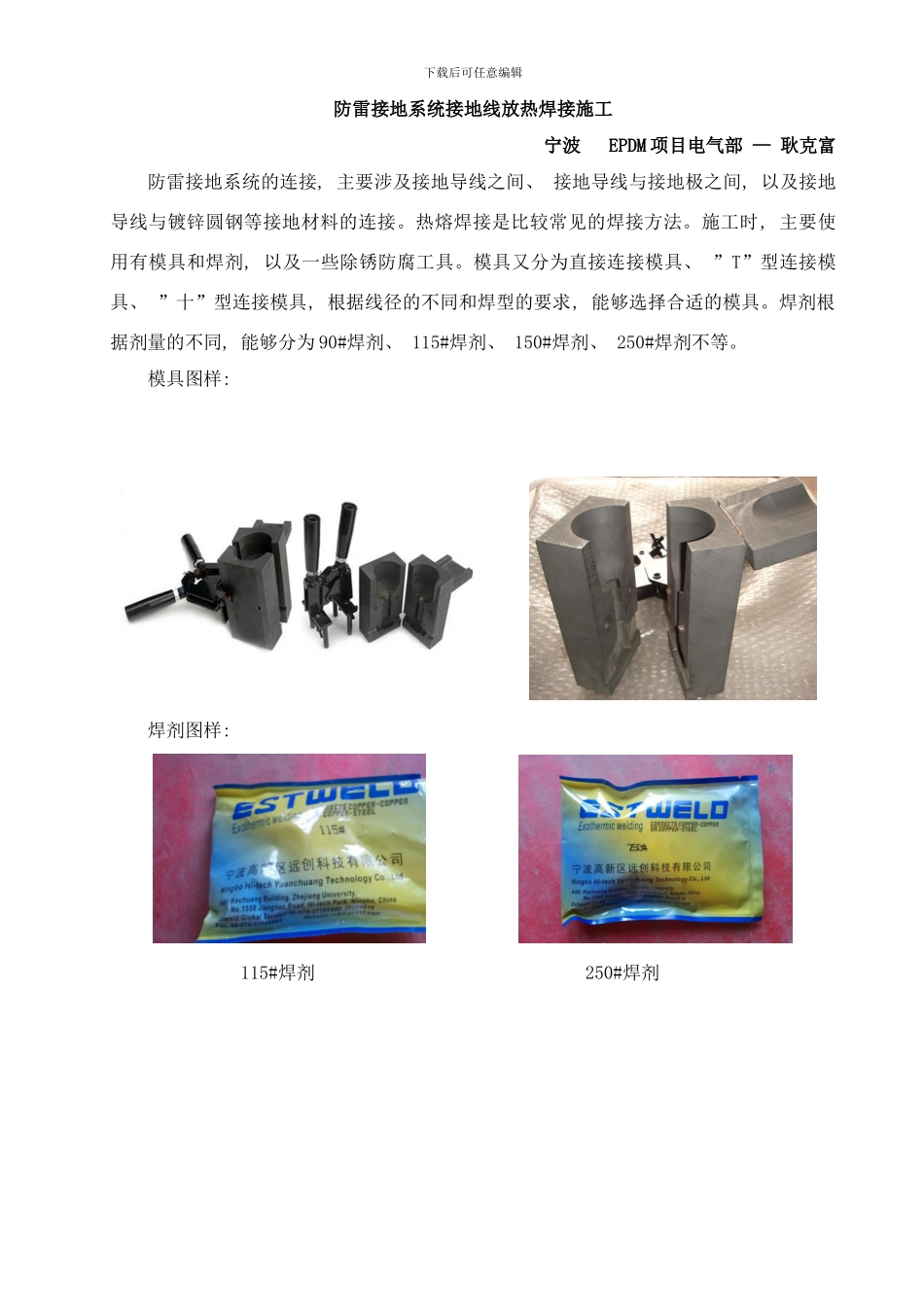

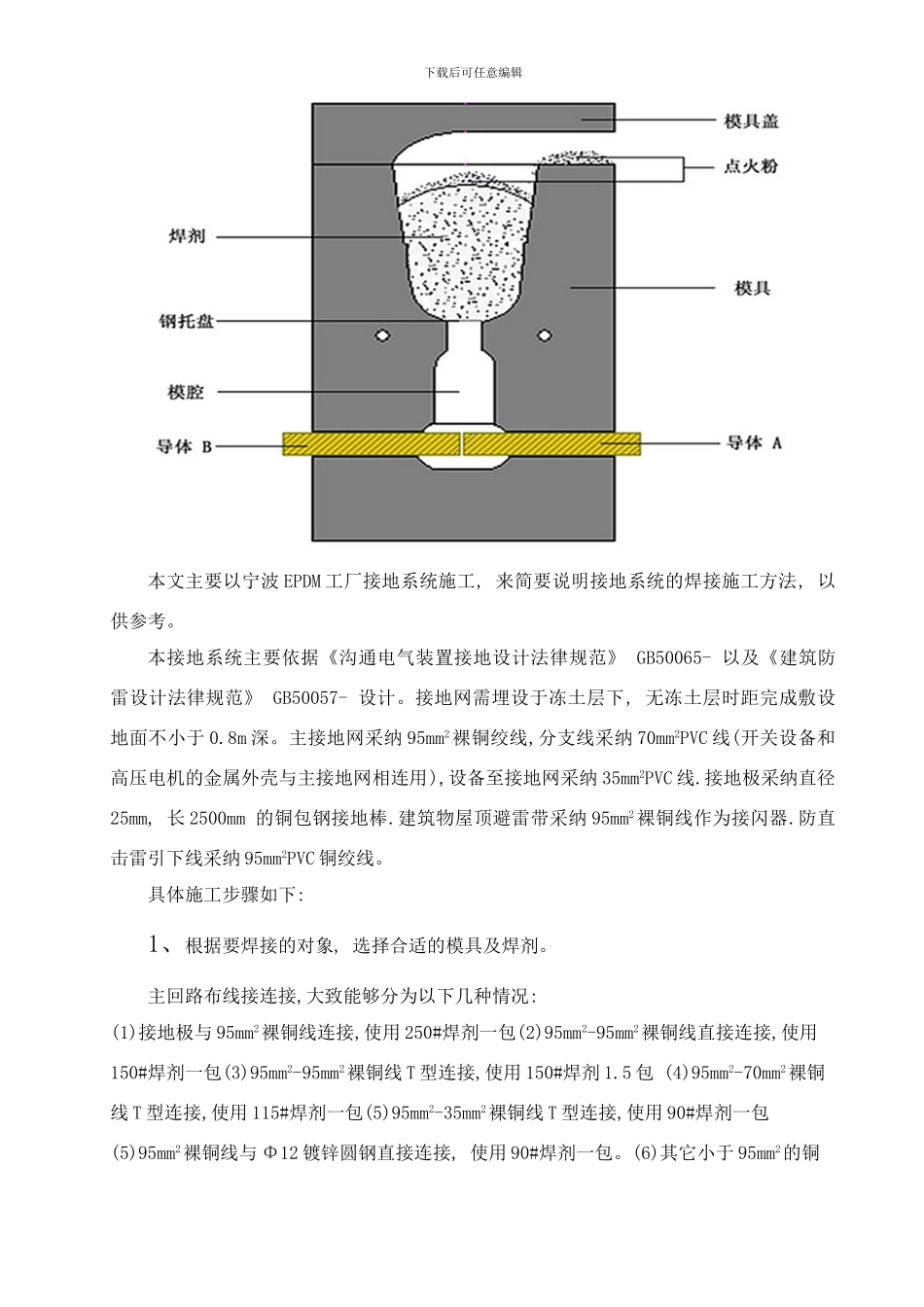

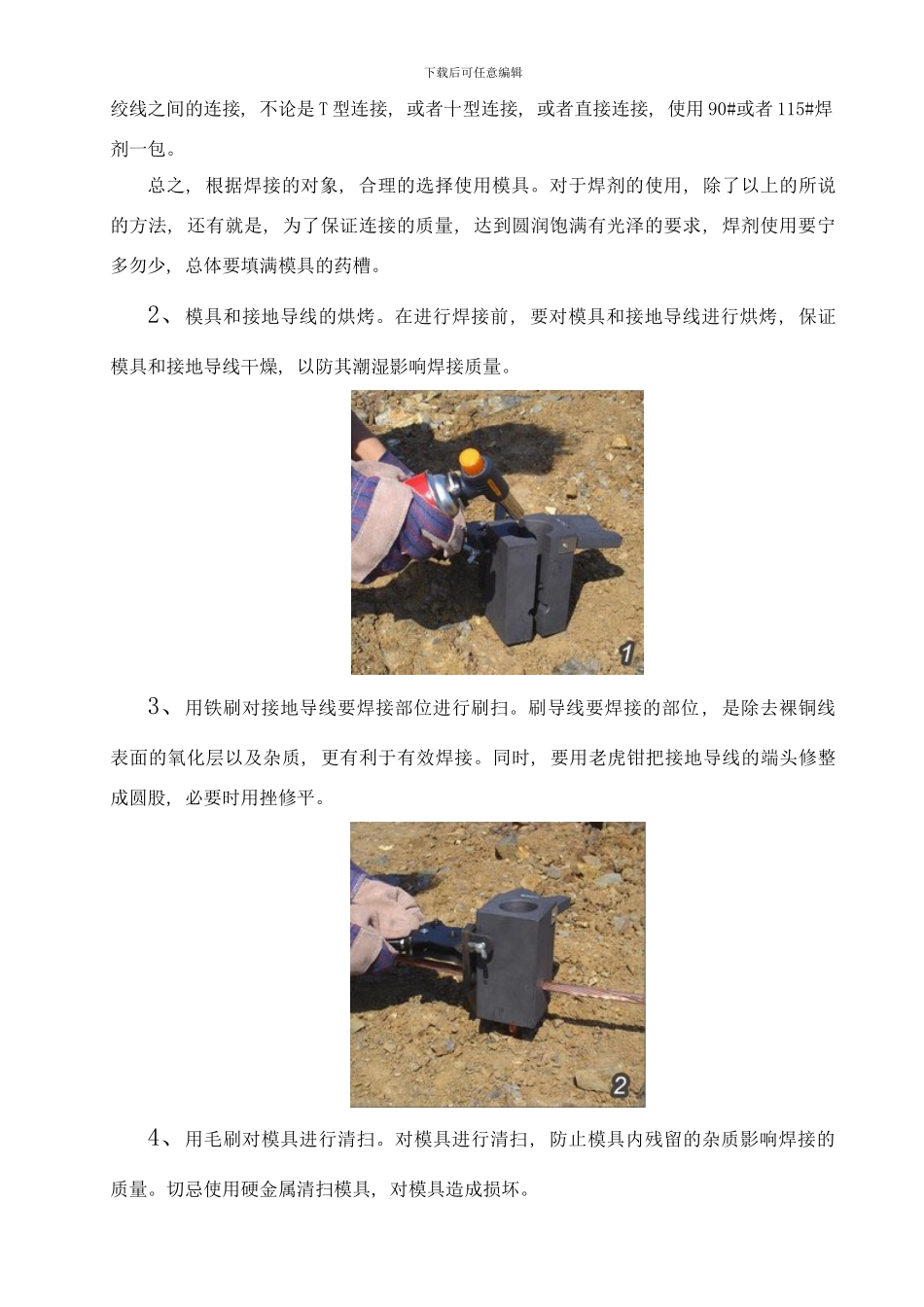

下载后可任意编辑防雷接地系统接地线放热焊接施工宁波EPDM 项目电气部 — 耿克富防雷接地系统的连接, 主要涉及接地导线之间、 接地导线与接地极之间, 以及接地导线与镀锌圆钢等接地材料的连接。热熔焊接是比较常见的焊接方法。施工时, 主要使用有模具和焊剂, 以及一些除锈防腐工具。模具又分为直接连接模具、 ”T”型连接模具、 ”十”型连接模具, 根据线径的不同和焊型的要求, 能够选择合适的模具。焊剂根据剂量的不同, 能够分为 90#焊剂、 115#焊剂、 150#焊剂、 250#焊剂不等。 模具图样: 焊剂图样: 115#焊剂 250#焊剂下载后可任意编辑 本文主要以宁波 EPDM 工厂接地系统施工, 来简要说明接地系统的焊接施工方法, 以供参考。本接地系统主要依据《沟通电气装置接地设计法律规范》 GB50065- 以及《建筑防雷设计法律规范》 GB50057- 设计。接地网需埋设于冻土层下, 无冻土层时距完成敷设地面不小于 0.8m 深。主接地网采纳 95mm2裸铜绞线,分支线采纳 70mm2PVC 线(开关设备和高压电机的金属外壳与主接地网相连用),设备至接地网采纳 35mm2PVC 线.接地极采纳直径25mm, 长 2500mm 的铜包钢接地棒.建筑物屋顶避雷带采纳 95mm2裸铜线作为接闪器.防直击雷引下线采纳 95mm2PVC 铜绞线。具体施工步骤如下: 1、根据要焊接的对象, 选择合适的模具及焊剂。主回路布线接连接,大致能够分为以下几种情况:(1)接地极与 95mm2裸铜线连接,使用 250#焊剂一包(2)95mm2-95mm2裸铜线直接连接,使用150#焊剂一包(3)95mm2-95mm2裸铜线 T 型连接,使用 150#焊剂 1.5 包 (4)95mm2-70mm2裸铜线 T 型连接,使用 115#焊剂一包(5)95mm2-35mm2裸铜线 T 型连接,使用 90#焊剂一包(5)95mm2裸铜线与 Φ12 镀锌圆钢直接连接, 使用 90#焊剂一包。(6)其它小于 95mm2的铜下载后可任意编辑绞线之间的连接, 不论是 T 型连接, 或者十型连接, 或者直接连接, 使用 90#或者 115#焊剂一包。总之, 根据焊接的对象, 合理的选择使用模具。对于焊剂的使用, 除了以上的所说的方法, 还有就是, 为了保证连接的质量, 达到圆润饱满有光泽的要求, 焊剂使用要宁多勿少, 总体要填满模具的药槽。2、模具和接地导线的烘烤。在进行焊接前, 要对模具和接地导线进行烘烤, 保证模具和接地导线干燥, 以防其潮湿影响焊接质量。3、用铁刷对接地导线要焊接部位进行刷扫。刷导线要焊接的部位 , 是除去裸铜线表面的氧化层以及杂质, 更...
