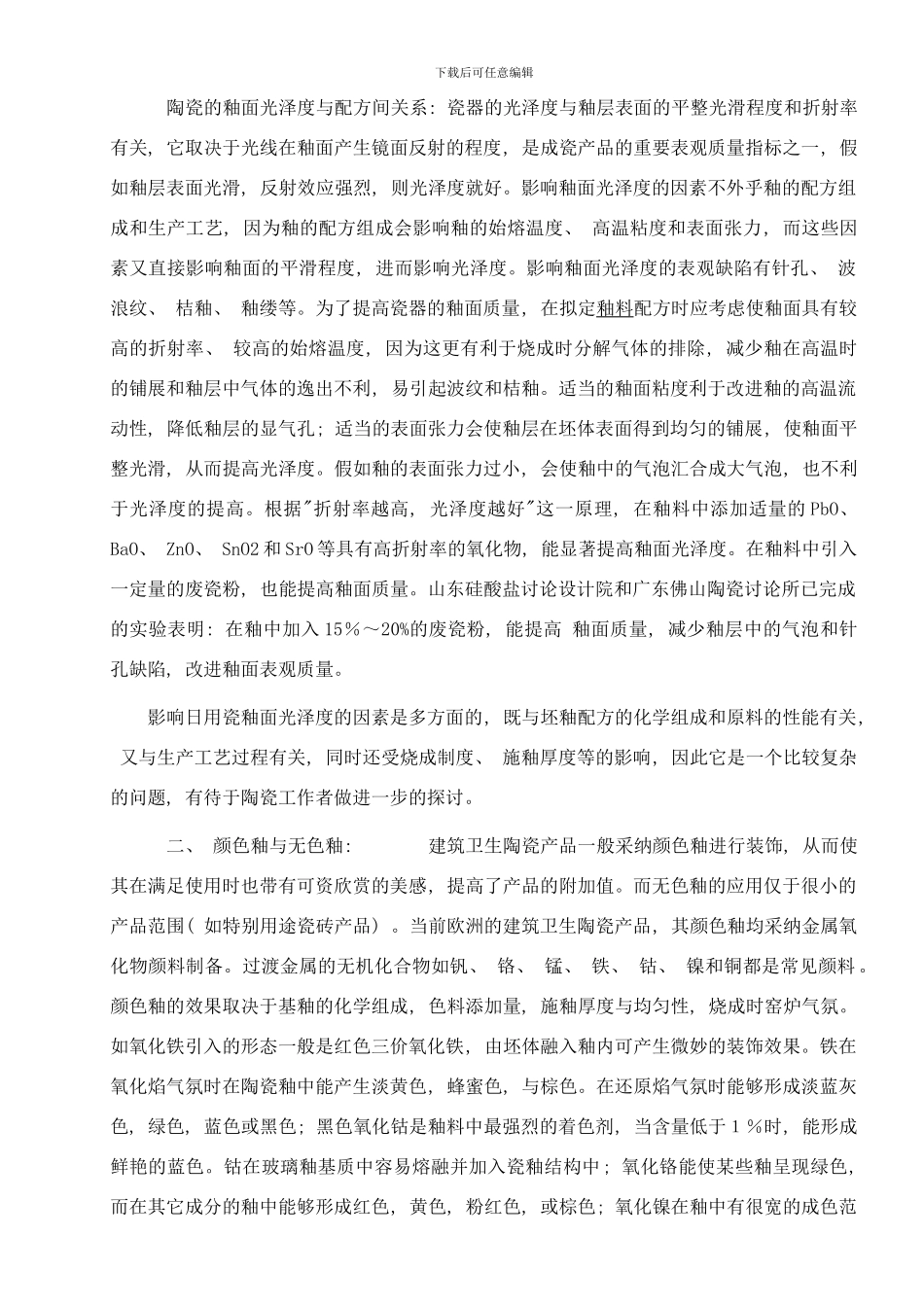

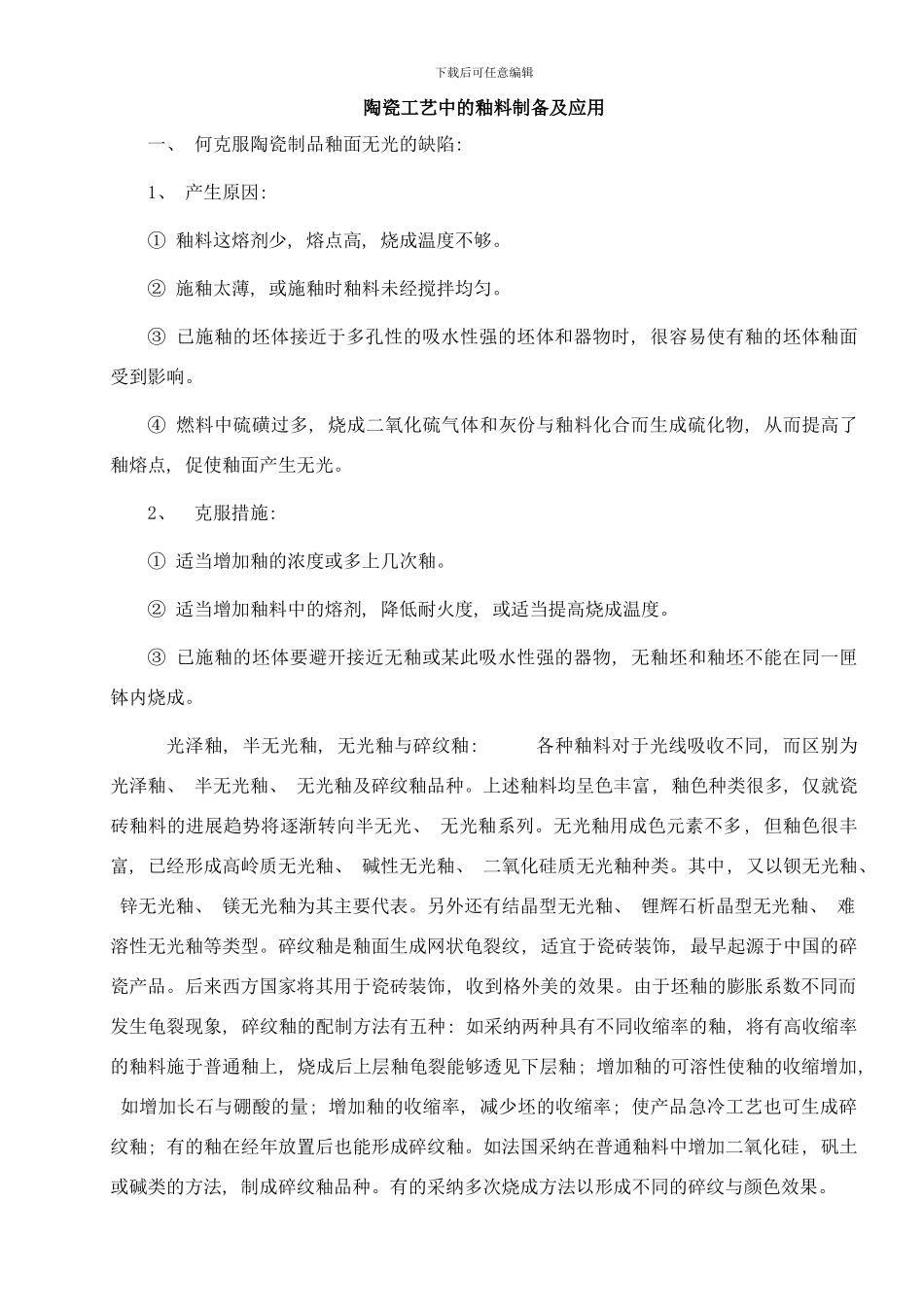

下载后可任意编辑陶瓷工艺中的釉料制备及应用一、 何克服陶瓷制品釉面无光的缺陷: 1、 产生原因: ① 釉料这熔剂少, 熔点高, 烧成温度不够。② 施釉太薄, 或施釉时釉料未经搅拌均匀。③ 已施釉的坯体接近于多孔性的吸水性强的坯体和器物时, 很容易使有釉的坯体釉面受到影响。④ 燃料中硫磺过多, 烧成二氧化硫气体和灰份与釉料化合而生成硫化物, 从而提高了釉熔点, 促使釉面产生无光。2、 克服措施: ① 适当增加釉的浓度或多上几次釉。② 适当增加釉料中的熔剂, 降低耐火度, 或适当提高烧成温度。③ 已施釉的坯体要避开接近无釉或某此吸水性强的器物, 无釉坯和釉坯不能在同一匣钵内烧成。 光泽釉, 半无光釉, 无光釉与碎纹釉: 各种釉料对于光线吸收不同, 而区别为光泽釉、 半无光釉、 无光釉及碎纹釉品种。上述釉料均呈色丰富, 釉色种类很多, 仅就瓷砖釉料的进展趋势将逐渐转向半无光、 无光釉系列。无光釉用成色元素不多 , 但釉色很丰富, 已经形成高岭质无光釉、 碱性无光釉、 二氧化硅质无光釉种类。其中, 又以钡无光釉、 锌无光釉、 镁无光釉为其主要代表。另外还有结晶型无光釉、 锂辉石析晶型无光釉、 难溶性无光釉等类型。碎纹釉是釉面生成网状龟裂纹, 适宜于瓷砖装饰, 最早起源于中国的碎瓷产品。后来西方国家将其用于瓷砖装饰, 收到格外美的效果。由于坯釉的膨胀系数不同而发生龟裂现象, 碎纹釉的配制方法有五种: 如采纳两种具有不同收缩率的釉, 将有高收缩率的釉料施于普通釉上, 烧成后上层釉龟裂能够透见下层釉; 增加釉的可溶性使釉的收缩增加, 如增加长石与硼酸的量; 增加釉的收缩率, 减少坯的收缩率; 使产品急冷工艺也可生成碎纹釉; 有的釉在经年放置后也能形成碎纹釉。如法国采纳在普通釉料中增加二氧化硅, 矾土或碱类的方法, 制成碎纹釉品种。有的采纳多次烧成方法以形成不同的碎纹与颜色效果。下载后可任意编辑 陶瓷的釉面光泽度与配方间关系: 瓷器的光泽度与釉层表面的平整光滑程度和折射率有关, 它取决于光线在釉面产生镜面反射的程度, 是成瓷产品的重要表观质量指标之一, 假如釉层表面光滑, 反射效应强烈, 则光泽度就好。影响釉面光泽度的因素不外乎釉的配方组成和生产工艺, 因为釉的配方组成会影响釉的始熔温度、 高温粘度和表面张力, 而这些因素又直接影响釉面的平滑程度, 进而影响光泽度。影响釉面光泽度的表观缺陷有针孔、 波浪纹、 桔釉、 釉缕等。...
