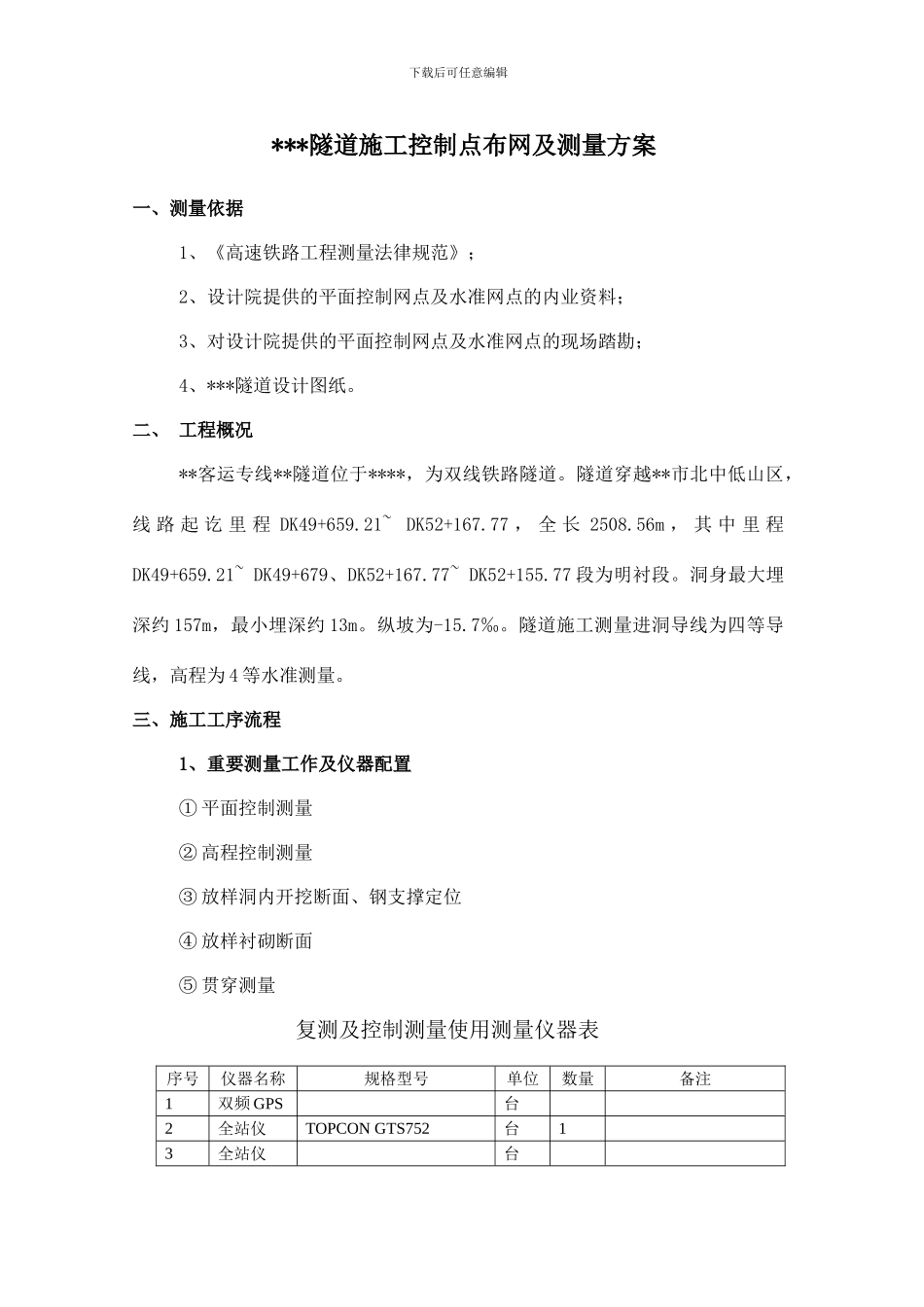

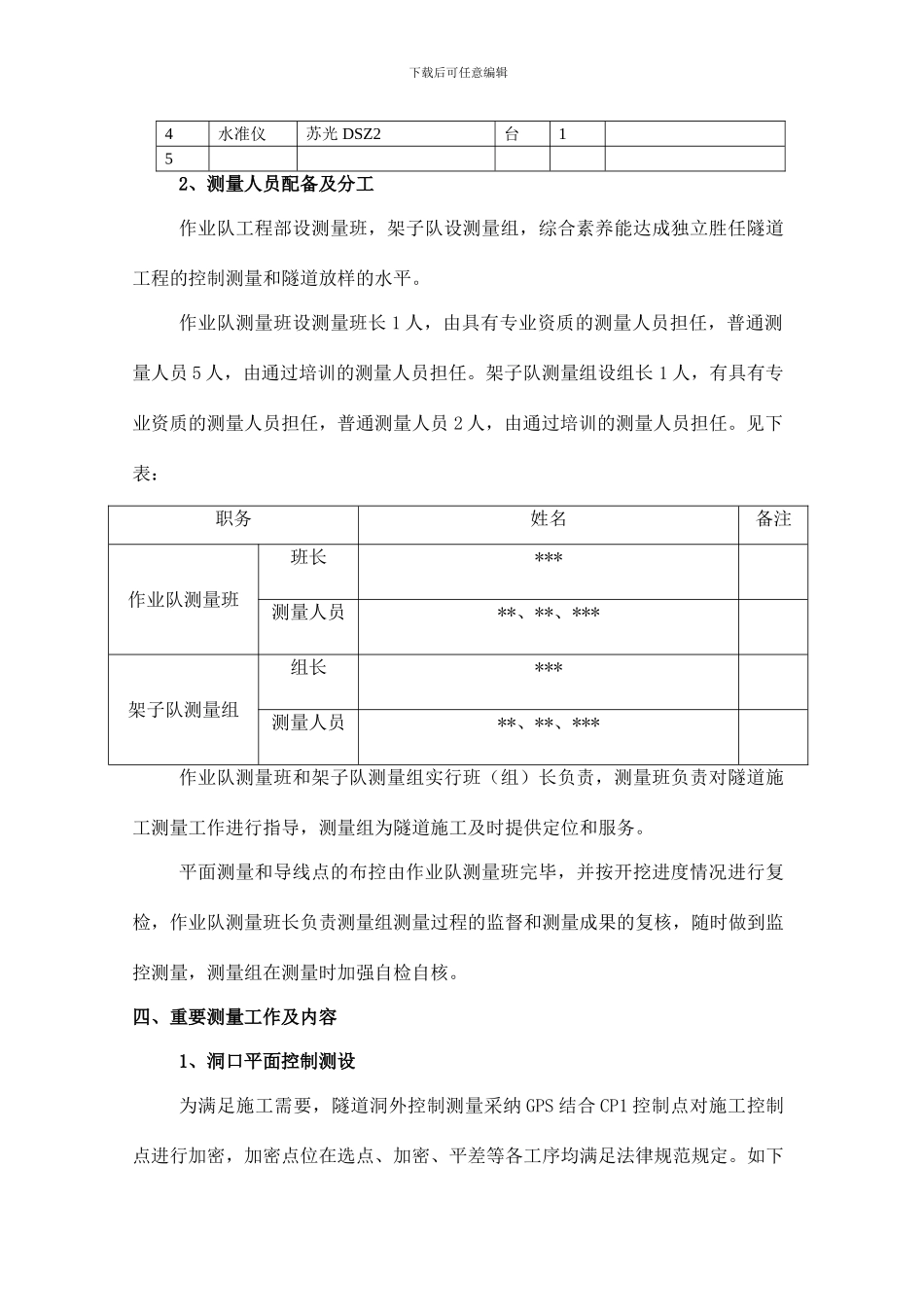

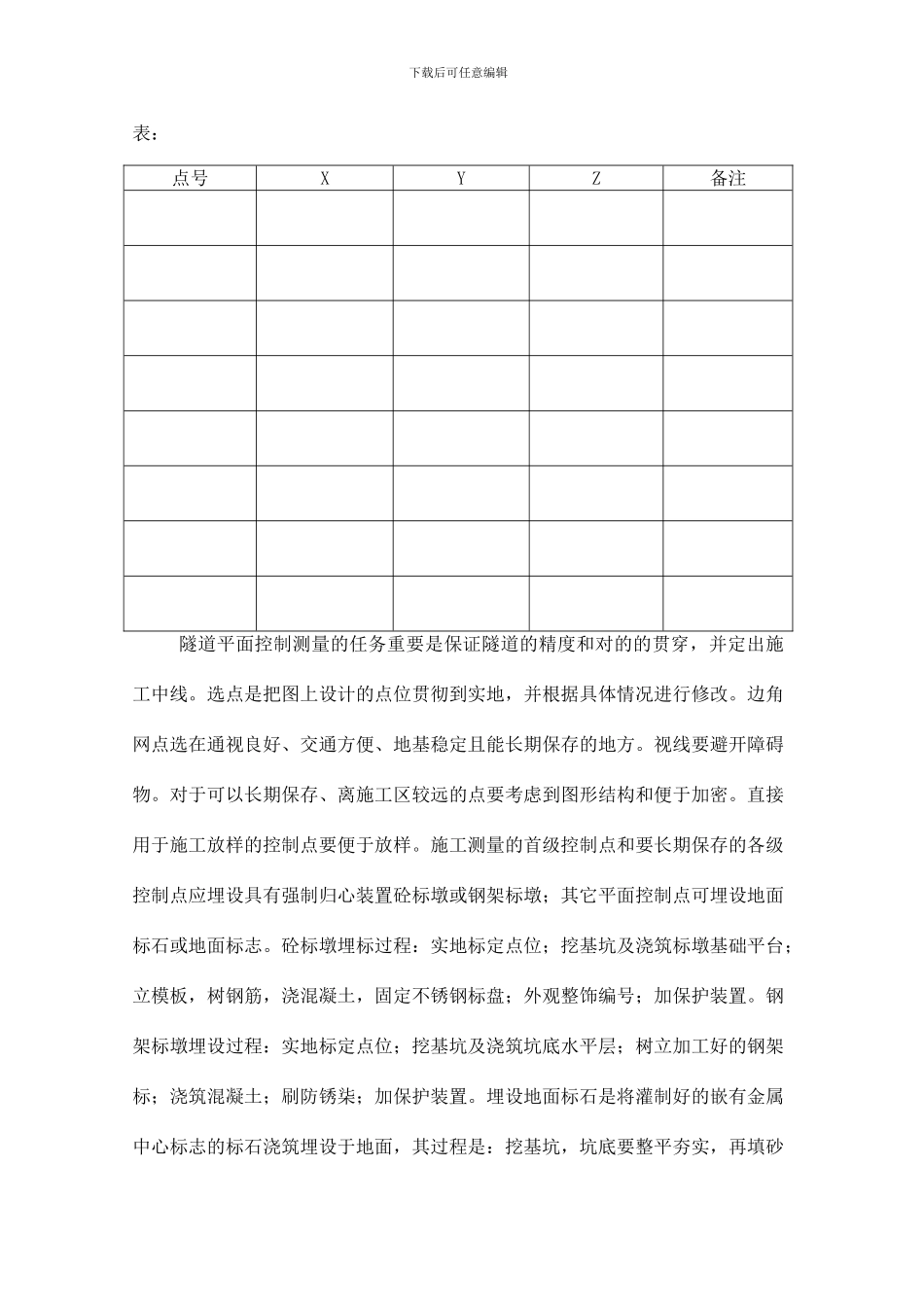

下载后可任意编辑***隧道施工控制点布网及测量方案一、测量依据1、《高速铁路工程测量法律规范》；2、设计院提供的平面控制网点及水准网点的内业资料；3、对设计院提供的平面控制网点及水准网点的现场踏勘；4、***隧道设计图纸。二、 工程概况**客运专线**隧道位于****，为双线铁路隧道。隧道穿越**市北中低山区，线 路 起 讫 里 程 DK49+659.21~ DK52+167.77 ， 全 长 2508.56m ， 其 中 里 程DK49+659.21~ DK49+679、DK52+167.77~ DK52+155.77 段为明衬段。洞身最大埋深约 157m，最小埋深约 13m。纵坡为-15.7‰。隧道施工测量进洞导线为四等导线，高程为 4 等水准测量。三、施工工序流程1、重要测量工作及仪器配置① 平面控制测量② 高程控制测量③ 放样洞内开挖断面、钢支撑定位④ 放样衬砌断面⑤ 贯穿测量复测及控制测量使用测量仪器表 序号仪器名称规格型号单位数量备注1双频 GPS台2全站仪TOPCON GTS752台13全站仪台下载后可任意编辑4水准仪苏光 DSZ2台152、测量人员配备及分工作业队工程部设测量班，架子队设测量组，综合素养能达成独立胜任隧道工程的控制测量和隧道放样的水平。作业队测量班设测量班长 1 人，由具有专业资质的测量人员担任，普通测量人员 5 人，由通过培训的测量人员担任。架子队测量组设组长 1 人，有具有专业资质的测量人员担任，普通测量人员 2 人，由通过培训的测量人员担任。见下表：职务姓名备注作业队测量班班长***测量人员**、**、***架子队测量组组长***测量人员**、**、***作业队测量班和架子队测量组实行班（组）长负责，测量班负责对隧道施工测量工作进行指导，测量组为隧道施工及时提供定位和服务。平面测量和导线点的布控由作业队测量班完毕，并按开挖进度情况进行复检，作业队测量班长负责测量组测量过程的监督和测量成果的复核，随时做到监控测量，测量组在测量时加强自检自核。四、重要测量工作及内容1、洞口平面控制测设为满足施工需要，隧道洞外控制测量采纳 GPS 结合 CP1 控制点对施工控制点进行加密，加密点位在选点、加密、平差等各工序均满足法律规范规定。如下下载后可任意编辑表：点号XYZ备注隧道平面控制测量的任务重要是保证隧道的精度和对的的贯穿，并定出施工中线。选点是把图上设计的点位贯彻到实地，并根据具体情况进行修改。边角网点选在通视良好、交通方便、地基稳定且能长期保存的地方。视线要避开障碍物。对于可以长期保存、离施工区较远...
