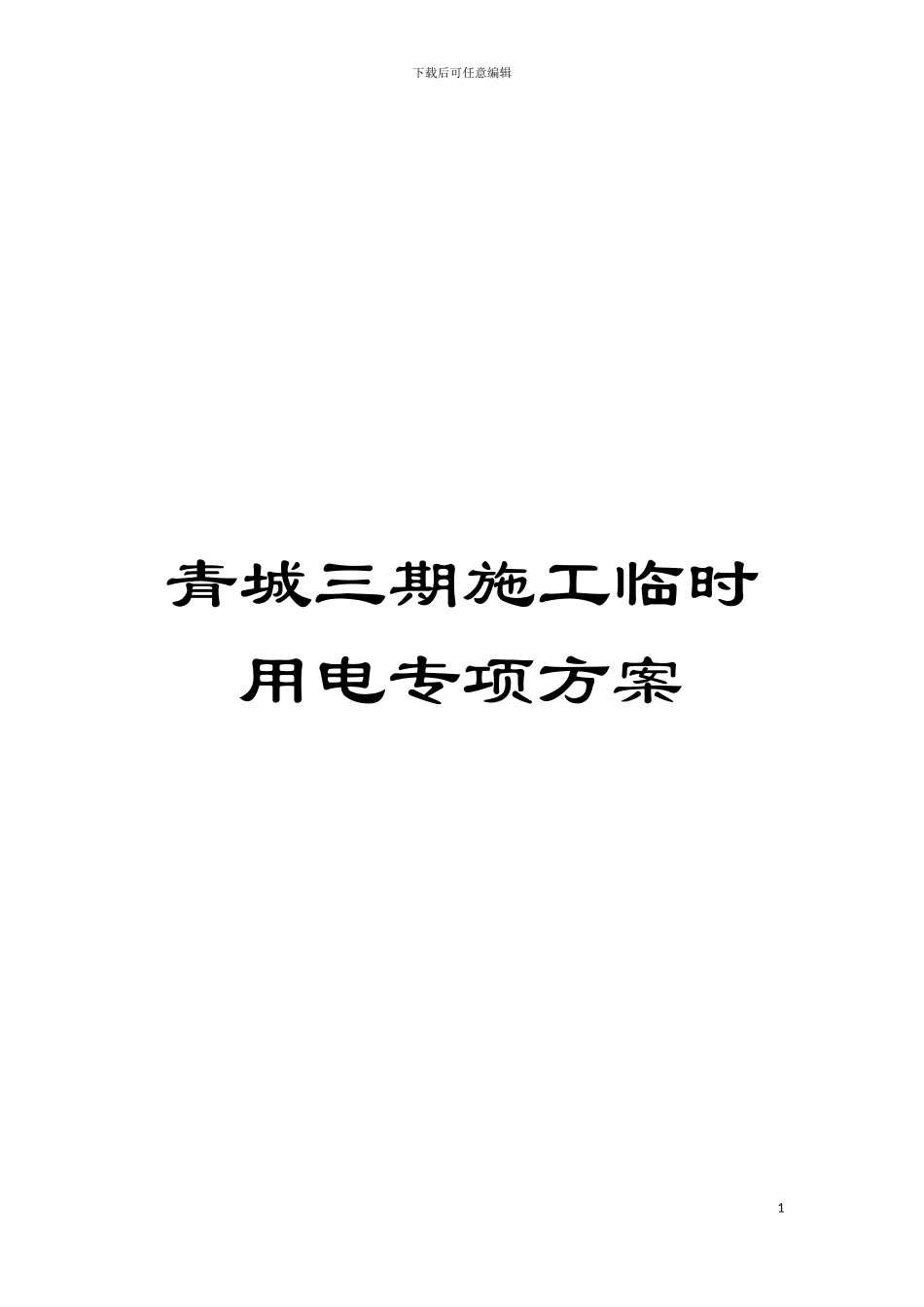

青城三期施工临时用电专项方案模板

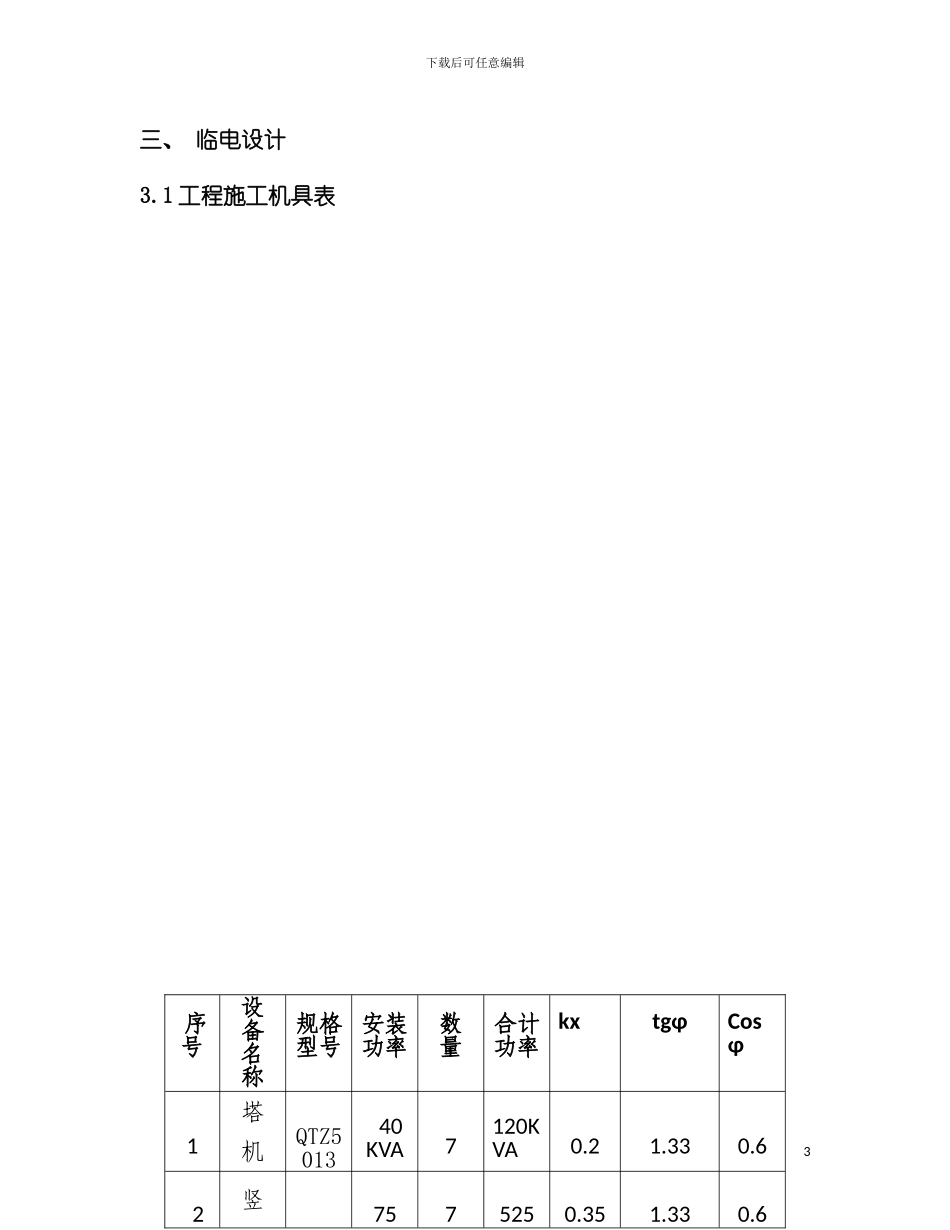

下载后可任意编辑青城三期施工临时用电专项方案1下载后可任意编辑中国·青城三期工程施工临时用电专项安全施工方案编制: 审批: 四川省隆昌乾亨建设有限公司 4月一、 编制依据1.1《中国·青城三期施工组织设计》1.2 中国·青城三期施工图纸1.3 施工现场场地情况1.4《建设工程安全生产管理条理》1.5 国家及省市现行相关法律规范、 规程、 标准1.6 《 施 工 现 场 临 时 用 电 安 全 技 术 法 律 规 范 及 条 文 说 明 》( JGJ46- ) 1.7《建筑施工安全检查标准》( JGJ59—99) 。1.8《建设工程施工现场供用电安全法律规范》( GB50191—93) 。二、 工程概况中国·青城三期工程位于都江堰市青城山镇青景村, 属于框架结构, 地上2层, 地下1层, 建筑总高度7.2米, 建筑总面积约40000平方米, 标准层层高3.6米。2下载后可任意编辑三、 临电设计3.1 工程施工机具表3序号设备名称规格型号安装功率数量合计功率kxtgφCosφ1塔机QTZ501340KVA7120KVA0.21.330.62竖7575250.351.330.6下载后可任意编辑4焊机KVAKVA3对焊机UN-100100 KVA3200 KVA0.351.020.74钢筋切断机GJ-505KW630 KW0.31.020.75钢筋弯曲机WJ-505KW1260KW0.31.020.76电焊机BX-31530KVA10300KVA0.31.330.67楼层箱10KW1070 KW0.352.670.358加工房照明2 KW36KW0.71.020.79臂灯1 KW1515 KW0.71.020.710镝灯4.5 KW14126KW0.71.020.711加压泵3KW13KW11.330.612洗车泵1.5KW11.5KW11.330.613节能泵3KW13KW11.330.6圆5315下载后可任意编辑3.2、 确定用电负荷:(1)、 塔式起重机Kx = 0.2 Cosφ = 0.60 tgφ = 1.33将 Jc =40%统一换算到 Jc1 =25%的额定容量Pe = n×(Jc/Jc1)1/2×Pn =7×(0.40/0.25)1/2×40 = 354.2kWPjs = Kx×Pe =0.2×354.2= 70.8kWQjs = Pjs×tgφ=70.8×1.33=94.2Kar( 2) 、 竖焊机Kx = 0.35 Cosφ = 0.60 tgφ = 1.33将 Jc =40%统一换算到 Jc1 =25%的额定容量Pe = n×(Jc/Jc1)1/2×Pn =7×(0.40/0.25)1/2×75×0.6= 398.4 KWPjs = Kx×Pe =0.35×398.4= 139.4kWQjs = Pjs×tgφ=139.4×1.33=185.5Kar(3)、 闪光对焊机Kx = 0.35 Cosφ = 0.7 tgφ =1.02将 Jc =50%统一换算到 Jc1 =100%的额定容量Pe = n×(Jc/Jc1)1/2×Pn =3×(0.50/1.00)1/2×100×0.7=148.5 kWPjs = Kx×Pe =0.35×148.5=52kWQjs = Pjs×tgφ=52×1.02 =53Kar(4)、 钢筋切割机Kx = 0.3...
