青天路施工方案模板

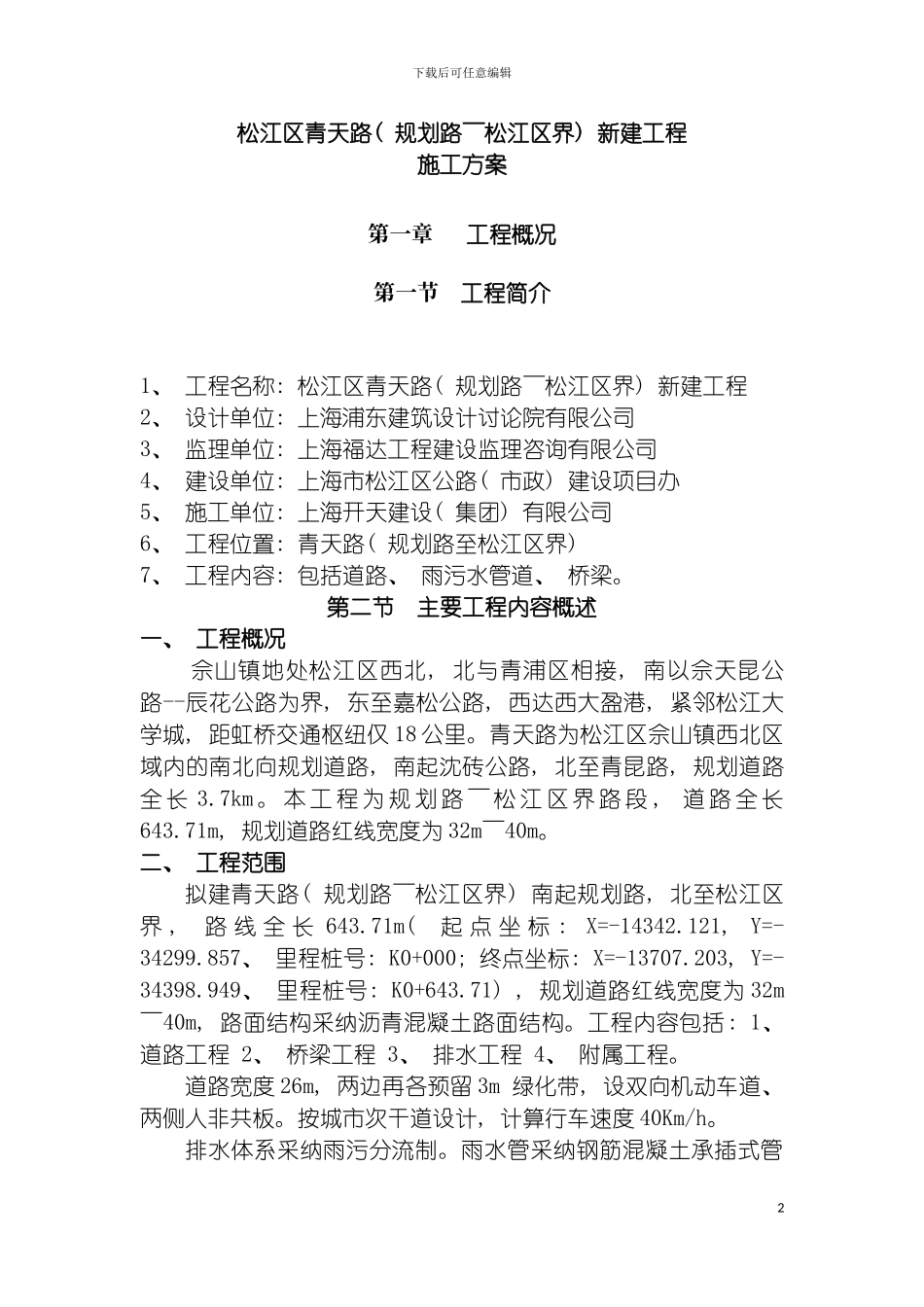

下载后可任意编辑青天路施工方案1下载后可任意编辑松江区青天路( 规划路～松江区界) 新建工程施工方案第一章工程概况第一节工程简介1、 工程名称: 松江区青天路( 规划路～松江区界) 新建工程2、 设计单位: 上海浦东建筑设计讨论院有限公司3、 监理单位: 上海福达工程建设监理咨询有限公司4、 建设单位: 上海市松江区公路( 市政) 建设项目办5、 施工单位: 上海开天建设( 集团) 有限公司6、 工程位置: 青天路( 规划路至松江区界) 7、 工程内容: 包括道路、 雨污水管道、 桥梁。第二节 主要工程内容概述一、 工程概况 佘山镇地处松江区西北, 北与青浦区相接, 南以佘天昆公路--辰花公路为界, 东至嘉松公路, 西达西大盈港, 紧邻松江大学城, 距虹桥交通枢纽仅 18 公里。青天路为松江区佘山镇西北区域内的南北向规划道路, 南起沈砖公路, 北至青昆路, 规划道路全 长 3.7km 。 本 工 程 为 规 划 路 ～ 松 江 区 界 路 段 , 道 路 全 长643.71m, 规划道路红线宽度为 32m～40m。二、 工程范围拟建青天路( 规划路～松江区界) 南起规划路, 北至松江区界 , 路 线 全 长 643.71m( 起 点 坐 标 : X=-14342.121, Y=-34299.857、 里程桩号: K0+000; 终点坐标: X=-13707.203, Y=-34398.949、 里程桩号: K0+643.71) , 规划道路红线宽度为 32m～40m, 路面结构采纳沥青混凝土路面结构。工程内容包括: 1、 道路工程 2、 桥梁工程 3、 排水工程 4、 附属工程。道路宽度 26m, 两边再各预留 3m 绿化带, 设双向机动车道、 两侧人非共板。按城市次干道设计, 计算行车速度 40Km/h。排水体系采纳雨污分流制。雨水管采纳钢筋混凝土承插式管2下载后可任意编辑道 ( 管 径 Φ800-Φ1000) , 支 管 采 纳 HDPE 双 壁 缠 绕 塑 料 管SD≥8.0KN/㎡( 管径 DN300- DN400) ; 污水管道采纳 HDPE 双壁缠绕塑料管 SD≥12.5.0KN/㎡( 管径 DN300) 。银祥浜桥梁跨径组成为单跨 22m 简支梁桥形式( 桩号 K0+444至 K0+466) , 桥梁标准横断面为: 0.3m( 栏杆) +2.7m(人行道)+3.5m(非机动车道) +2.0m(机非隔离带)+15m(机动车道)+2.0m(机非 隔 离 带 )+3.5m( 非 机 动 车 道 )+2.7m( 人 行 道 )+0.3m( 栏 杆 ) =32.0m。设计道路中心线法线与河道中心线逆交 25°。上部结构: 0#台～1＃台为 22m 板梁, 采纳预应力混凝土空心...
