剪力墙漏水修复施工方案VIP专享VIP免费

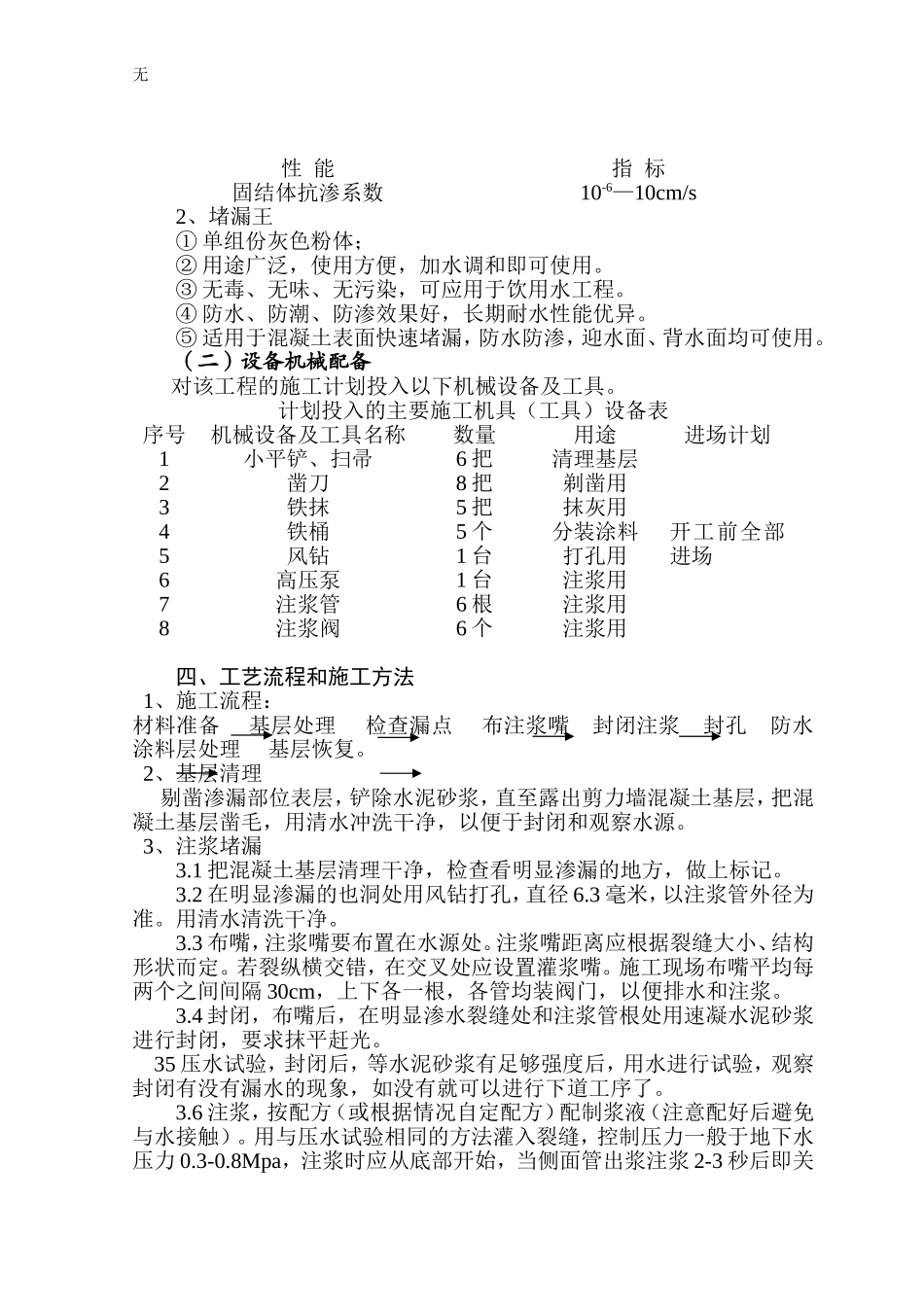

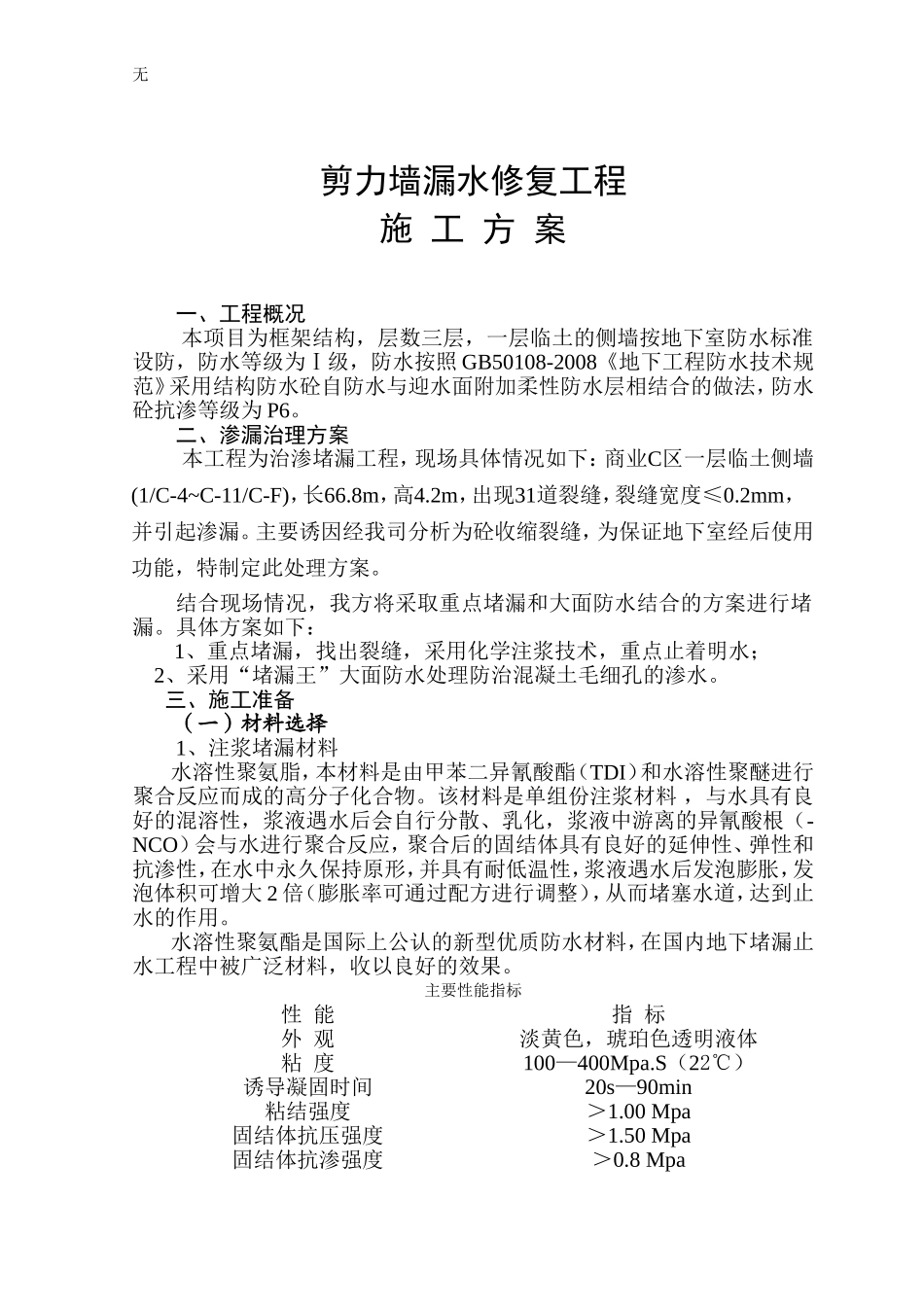

无剪力墙漏水修复工程施工方案一、工程概况本项目为框架结构，层数三层，一层临土的侧墙按地下室防水标准设防，防水等级为Ⅰ级，防水按照GB50108-2008《地下工程防水技术规范》采用结构防水砼自防水与迎水面附加柔性防水层相结合的做法，防水砼抗渗等级为P6。二、渗漏治理方案本工程为治渗堵漏工程，现场具体情况如下：商业C区一层临土侧墙(1/C-4~C-11/C-F)，长66.8m，高4.2m，出现31道裂缝，裂缝宽度≤0.2mm，并引起渗漏。主要诱因经我司分析为砼收缩裂缝，为保证地下室经后使用功能，特制定此处理方案。结合现场情况，我方将采取重点堵漏和大面防水结合的方案进行堵漏。具体方案如下：1、重点堵漏，找出裂缝，采用化学注浆技术，重点止着明水；2、采用“堵漏王”大面防水处理防治混凝土毛细孔的渗水。三、施工准备（一）材料选择1、注浆堵漏材料水溶性聚氨脂，本材料是由甲苯二异氰酸酯（TDI）和水溶性聚醚进行聚合反应而成的高分子化合物。该材料是单组份注浆材料，与水具有良好的混溶性，浆液遇水后会自行分散、乳化，浆液中游离的异氰酸根（-NCO）会与水进行聚合反应，聚合后的固结体具有良好的延伸性、弹性和抗渗性，在水中永久保持原形，并具有耐低温性，浆液遇水后发泡膨胀，发泡体积可增大2倍（膨胀率可通过配方进行调整），从而堵塞水道，达到止水的作用。水溶性聚氨酯是国际上公认的新型优质防水材料，在国内地下堵漏止水工程中被广泛材料，收以良好的效果。主要性能指标性能指标外观淡黄色，琥珀色透明液体粘度100—400Mpa.S（22℃）诱导凝固时间20s—90min粘结强度＞1.00Mpa固结体抗压强度＞1.50Mpa固结体抗渗强度＞0.8Mpa无性能指标固结体抗渗系数10-6—10cm/s2、堵漏王①单组份灰色粉体；②用途广泛，使用方便，加水调和即可使用。③无毒、无味、无污染，可应用于饮用水工程。④防水、防潮、防渗效果好，长期耐水性能优异。⑤适用于混凝土表面快速堵漏，防水防渗，迎水面、背水面均可使用。（二）设备机械配备对该工程的施工计划投入以下机械设备及工具。计划投入的主要施工机具（工具）设备表序号机械设备及工具名称数量用途进场计划1小平铲、扫帚6把清理基层开工前全部进场2凿刀8把剃凿用3铁抹5把抹灰用4铁桶5个分装涂料5风钻1台打孔用6高压泵1台注浆用7注浆管6根注浆用8注浆阀6个注浆用四、工艺流程和施工方法1、施工流程：材料准备基层处理检查漏点布注浆嘴封闭注浆封孔防水涂料层处理基层恢复。2、基层清理剔凿渗漏部位表层，铲除水泥砂浆，直至露出剪力墙混凝土基层，把混凝土基层凿毛，用清水冲洗干净，以便于封闭和观察水源。3、注浆堵漏3.1把混凝土基层清理干净，检查看明显渗漏的地方，做上标记。3.2在明显渗漏的也洞处用风钻打孔，直径6.3毫米，以注浆管外径为准。用清水清洗干净。3.3布嘴，注浆嘴要布置在水源处。注浆嘴距离应根据裂缝大小、结构形状而定。若裂纵横交错，在交叉处应设置灌浆嘴。施工现场布嘴平均每两个之间间隔30cm，上下各一根，各管均装阀门，以便排水和注浆。3.4封闭，布嘴后，在明显渗水裂缝处和注浆管根处用速凝水泥砂浆进行封闭，要求抹平赶光。35压水试验，封闭后，等水泥砂浆有足够强度后，用水进行试验，观察封闭有没有漏水的现象，如没有就可以进行下道工序了。3.6注浆，按配方（或根据情况自定配方）配制浆液（注意配好后避免与水接触）。用与压水试验相同的方法灌入裂缝，控制压力一般于地下水压力0.3-0.8Mpa，注浆时应从底部开始，当侧面管出浆注浆2-3秒后即关无闭出浆阀门和注浆阀门，接着依次由底部到侧面，再由侧面到顶部，依次渐进。注浆时采用后压泵，单液注浆。如过渗漏水部位渗水量不大，应采用双泵注浆，一泵注水，一泵注浆，二泵通过三通接头汇集至一根注浆后进入裂缝。由于浆液进入裂缝，只能在有水的情况下才能产生反应固结阴止渗水流出。如果只用单泵注浆，在渗水量很小的情况下，浆液无法在短时间内与大量水进行化学反应生成固结体，所以施工时一定要采用双泵注浆。3.7封孔，待浆液完全固结后，观察没有渗漏水的现象后将注浆部位用防水砂封平。4、防水涂料层处理待修复三天后，仔细观察注浆后墙面堵漏情况，...
