局部电镀的一般方法

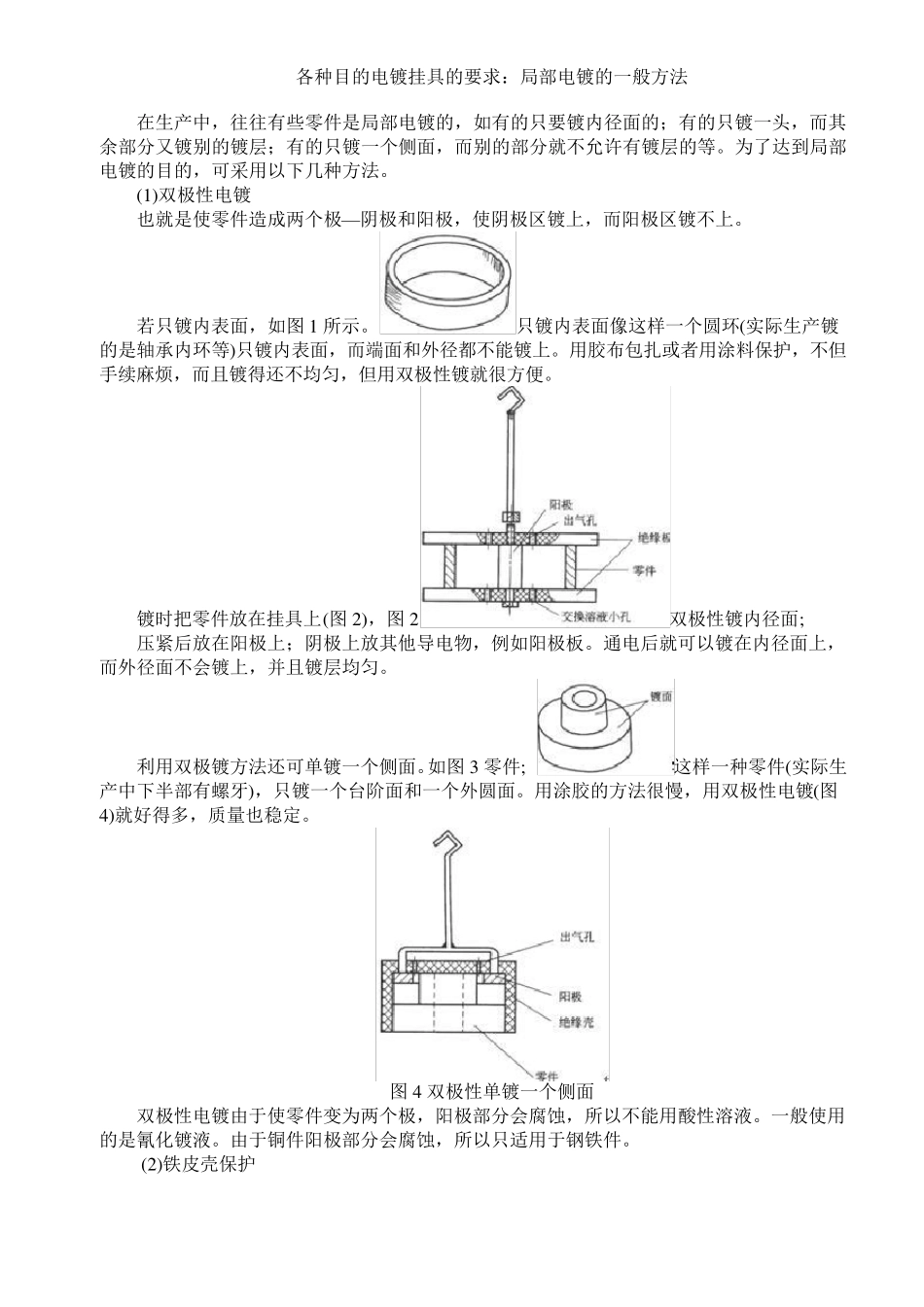

局部电镀的一般方法_第1页
1/6

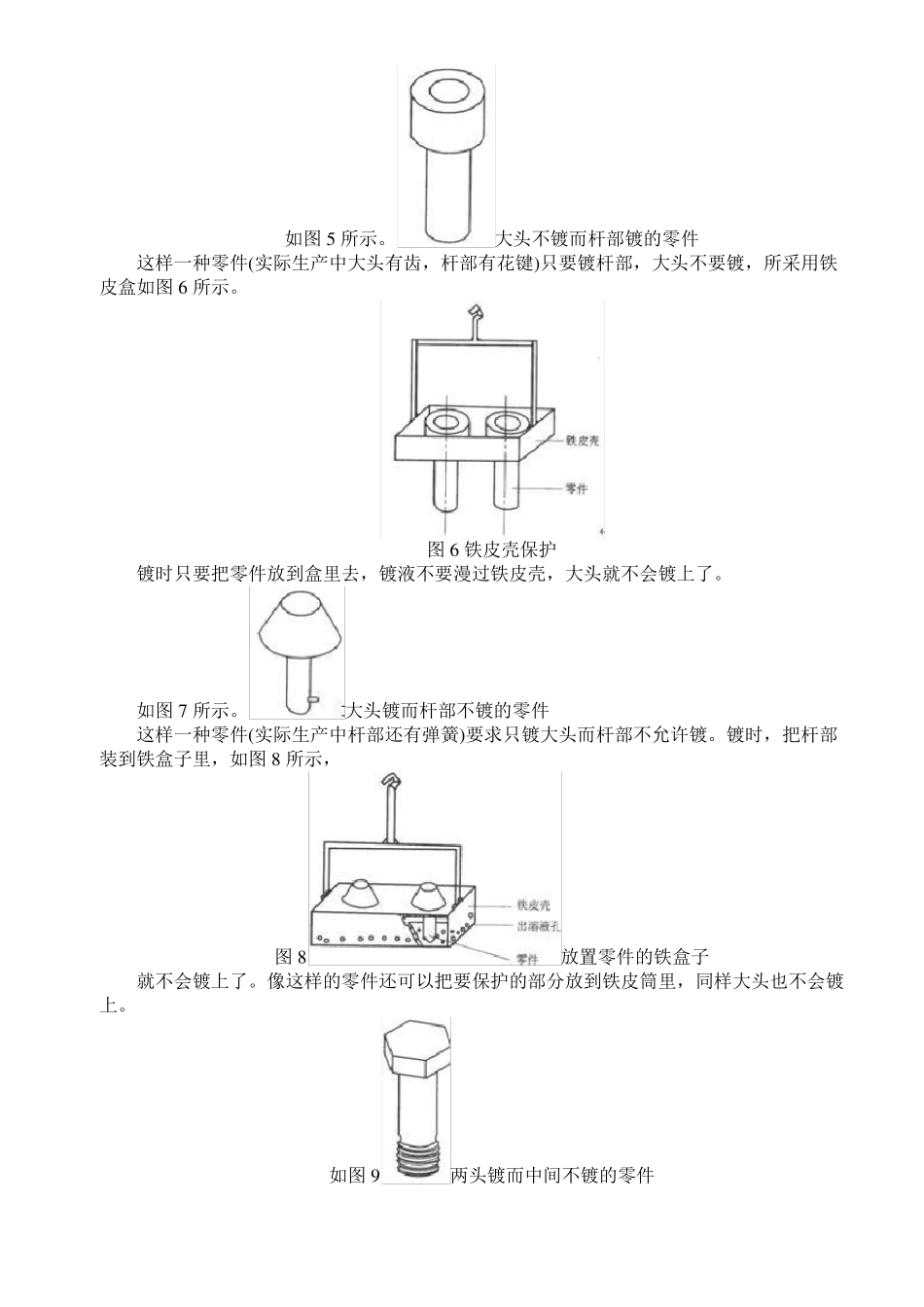

局部电镀的一般方法_第2页
2/6

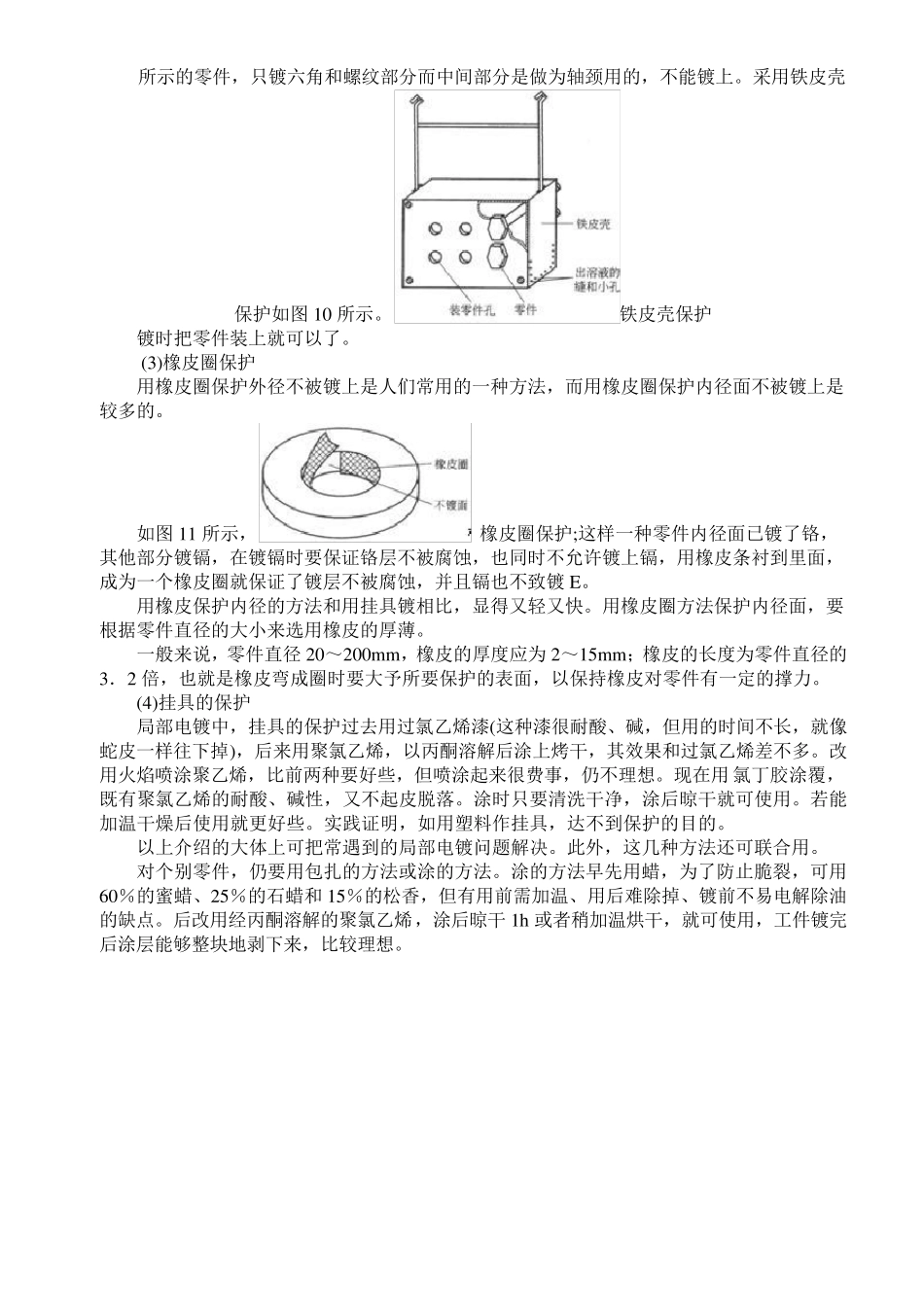

局部电镀的一般方法_第3页
3/6
各种目的电镀挂具的要求:局部电镀的一般方法 在生产中,往往有些零件是局部电镀的,如有的只要镀内径面的;有的只镀一头,而其余部分又镀别的镀层;有的只镀一个侧面,而别的部分就不允许有镀层的等。为了达到局部电镀的目的,可采用以下几种方法。 (1)双极性电镀 也就是使零件造成两个极—阴极和阳极,使阴极区镀上,而阳极区镀不上。 若只镀内表面,如图 1 所示。只镀内表面像这样一个圆环(实际生产镀的是轴承内环等)只镀内表面,而端面和外径都不能镀上。用胶布包扎或者用涂料保护,不但手续麻烦,而且镀得还不均匀,但用双极性镀就很方便。 镀时把零件放在挂具上(图 2),图 2双极性镀内径面; 压紧后放在阳极上;阴极上放其他导电物,例如阳极板。通电后就可以镀在内径面上,而外径面不会镀上,并且镀层均匀。 利用双极镀方法还可单镀一个侧面。如图 3 零件; 这样一种零件(实际生产中下半部有螺牙),只镀一个台阶面和一个外圆面。用涂胶的方法很慢,用双极性电镀(图4)就好得多,质量也稳定。 图 4 双极性单镀一个侧面 双极性电镀由于使零件变为两个极,阳极部分会腐蚀,所以不能用酸性溶液。一般使用的是氰化镀液。由于铜件阳极部分会腐蚀,所以只适用于钢铁件。 (2)铁皮壳保护 如图5 所示。大头不镀而杆部镀的零件 这样一种零件(实际生产中大头有齿,杆部有花键)只要镀杆部,大头不要镀,所采用铁皮盒如图6 所示。 图6 铁皮壳保护 镀时只要把零件放到盒里去,镀液不要漫过铁皮壳,大头就不会镀上了。 如图7 所示。大头镀而杆部不镀的零件 这样一种零件(实际生产中杆部还有弹簧)要求只镀大头而杆部不允许镀。镀时,把杆部装到铁盒子里,如图8 所示, 图8放置零件的铁盒子 就不会镀上了。像这样的零件还可以把要保护的部分放到铁皮筒里,同样大头也不会镀上。 如图9两头镀而中间不镀的零件 所示的零件,只镀六角和螺纹部分而中间部分是做为轴颈用的,不能镀上。采用铁皮壳保护如图 10 所示。铁皮壳保护 镀时把零件装上就可以了。 (3)橡皮圈保护 用橡皮圈保护外径不被镀上是人们常用的一种方法,而用橡皮圈保护内径面不被镀上是较多的。 如图 11 所示, 橡皮圈保护;这样一种零件内径面已镀了铬,其他部分镀镉,在镀镉时要保证铬层不被腐蚀,也同时不允许镀上镉,用橡皮条衬到里面,成为一个橡皮圈就保证了镀层不被腐蚀,并且镉也不致镀 E。 用橡皮保护内径的方法和用挂具镀相比,显得又轻又快。用...
