层叠式蒸发器通用技术标准

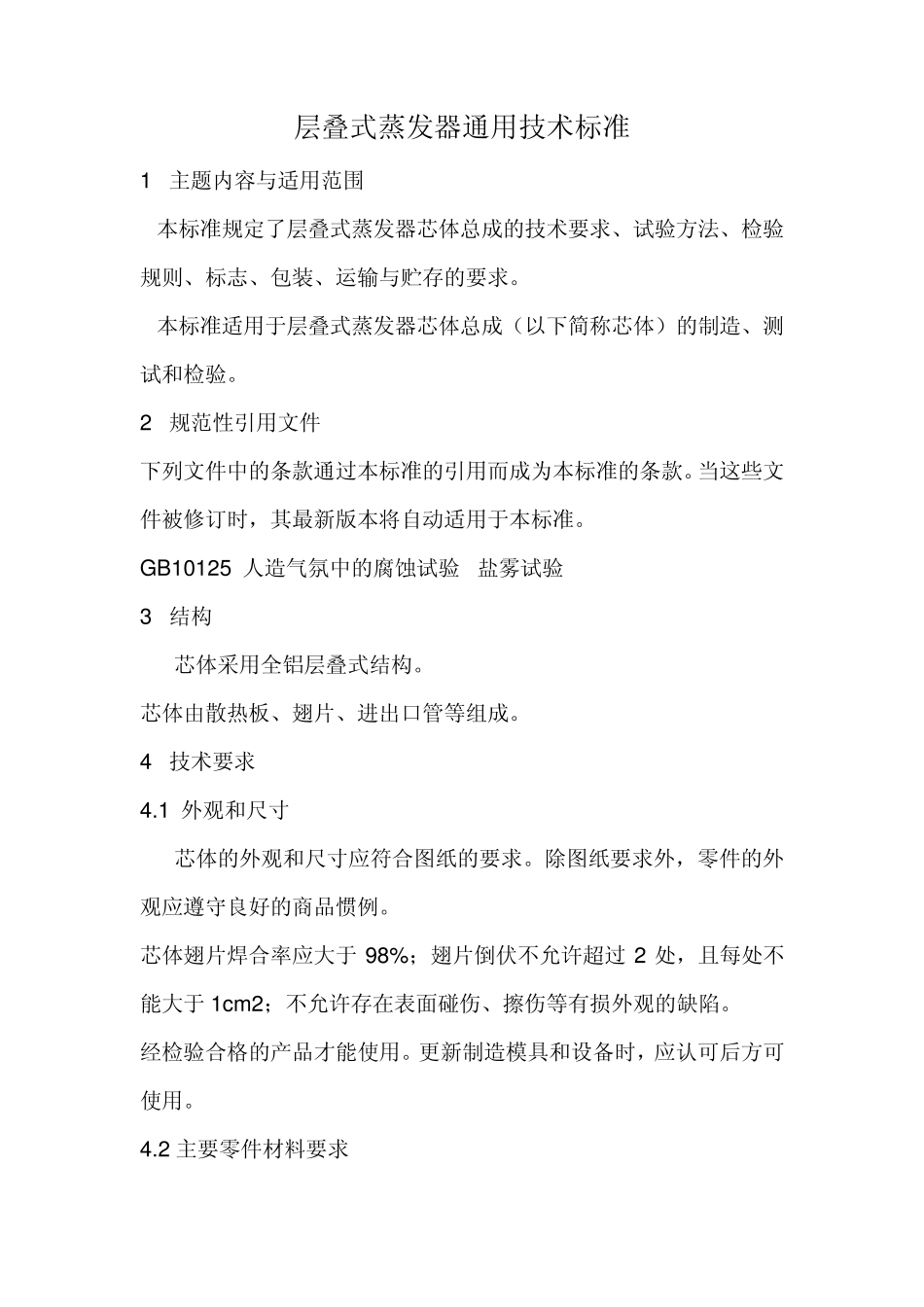

层叠式蒸发器通用技术标准_第1页
1/9

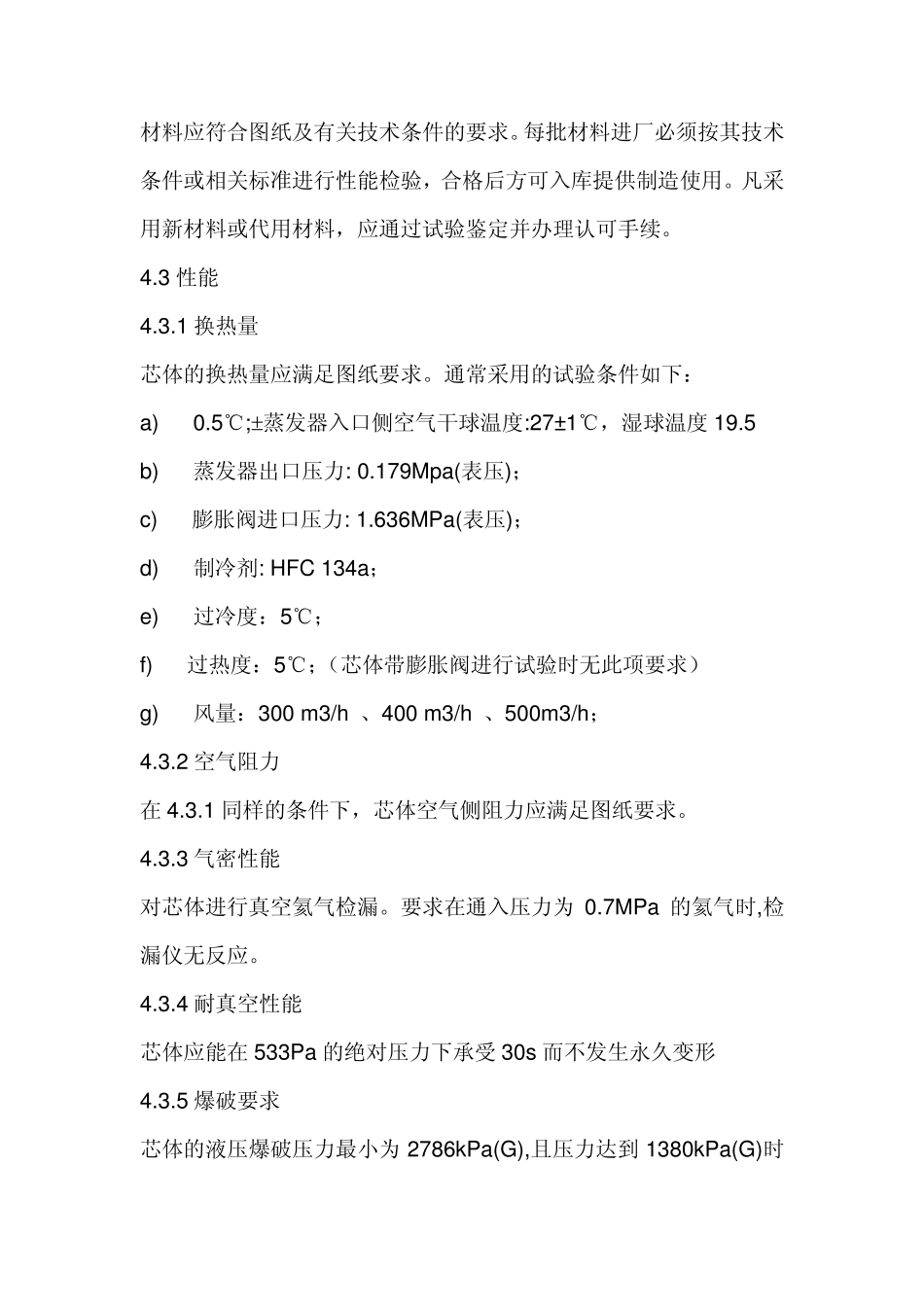

层叠式蒸发器通用技术标准_第2页
2/9

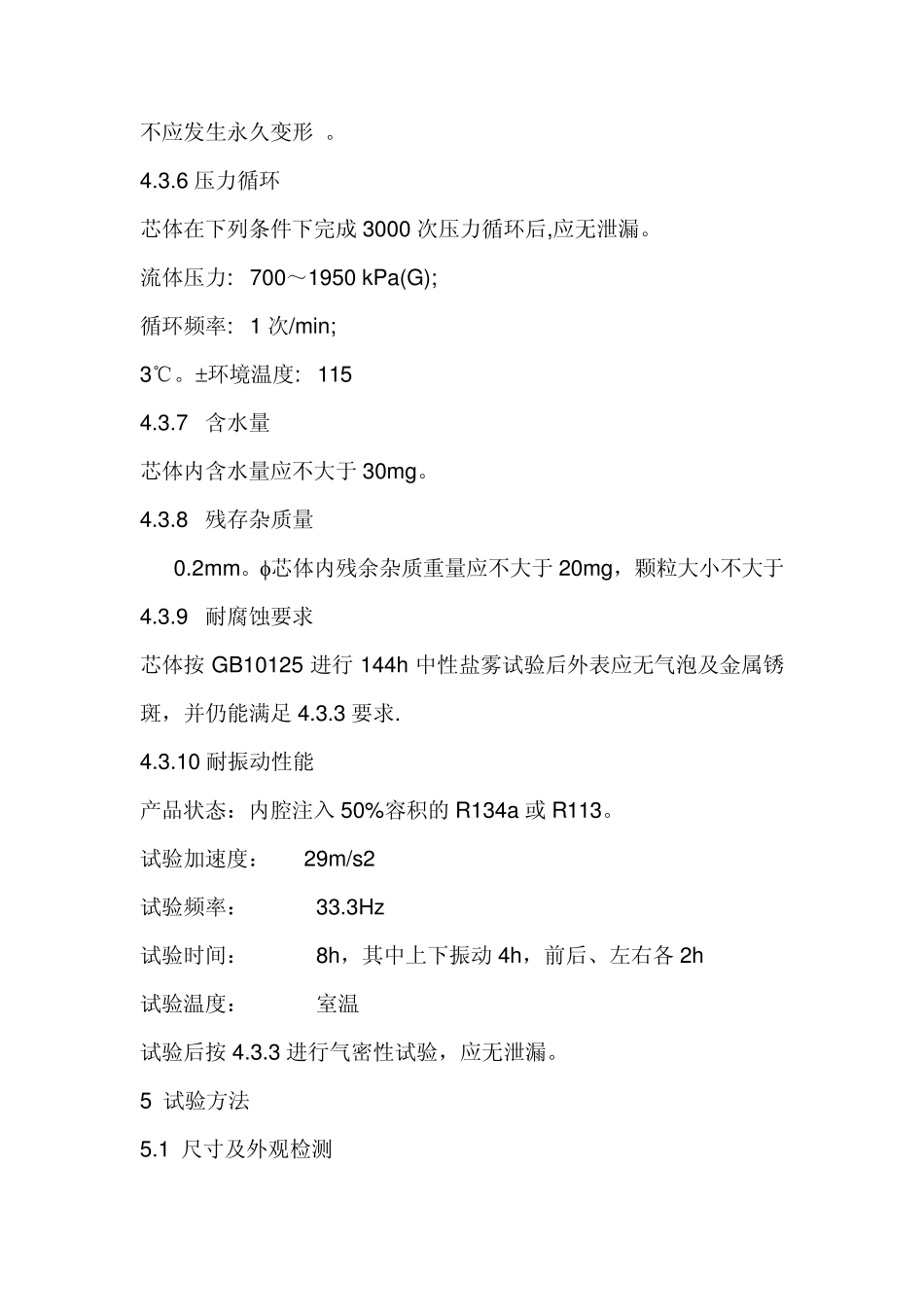

层叠式蒸发器通用技术标准_第3页
3/9
层叠式蒸发器通用技术标准 1 主题内容与适用范围 本标准规定了层叠式蒸发器芯体总成的技术要求、试验方法、检验规则、标志、包装、运输与贮存的要求。 本标准适用于层叠式蒸发器芯体总成(以下简称芯体)的制造、测试和检验。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。当这些文件被修订时,其最新版本将自动适用于本标准。 GB10125 人造气氛中的腐蚀试验 盐雾试验 3 结构 芯体采用全铝层叠式结构。 芯体由散热板、翅片、进出口管等组成。 4 技术要求 4.1 外观和尺寸 芯体的外观和尺寸应符合图纸的要求。除图纸要求外,零件的外观应遵守良好的商品惯例。 芯体翅片焊合率应大于 98%;翅片倒伏不允许超过 2 处,且每处不能大于 1cm 2;不允许存在表面碰伤、擦伤等有损外观的缺陷。 经检验合格的产品才能使用。更新制造模具和设备时,应认可后方可使用。 4.2 主要零件材料要求 材料应符合图纸及有关技术条件的要求。每批材料进厂必须按其技术条件或相关标准进行性能检验,合格后方可入库提供制造使用。凡采用新材料或代用材料,应通过试验鉴定并办理认可手续。 4.3 性能 4.3.1 换热量 芯体的换热量应满足图纸要求。通常采用的试验条件如下: a) 0.5℃;蒸发器入口侧空气干球温度:27±1℃,湿球温度 19.5 b) 蒸发器出口压力: 0.179Mpa(表压); c) 膨胀阀进口压力: 1.636MPa(表压); d) 制冷剂: HFC 134a; e) 过冷度:5℃; f) 过热度:5℃;(芯体带膨胀阀进行试验时无此项要求) g) 风量:300 m3/h 、400 m3/h 、500m3/h; 4.3.2 空气阻力 在 4.3.1 同样的条件下,芯体空气侧阻力应满足图纸要求。 4.3.3 气密性能 对芯体进行真空氦气检漏。要求在通入压力为 0.7MPa 的氦气时,检漏仪无反应。 4.3.4 耐真空性能 芯体应能在 533Pa 的绝对压力下承受 30s 而不发生永久变形 4.3.5 爆破要求 芯体的液压爆破压力最小为 2786kPa(G),且压力达到 1380kPa(G)时不应发生永久变形 。 4.3.6 压力循环 芯体在下列条件下完成3000 次压力循环后,应无泄漏。 流体压力: 700~1950 kPa(G); 循环频率: 1 次/min; 3℃。环境温度: 115 4.3.7 含水量 芯体内含水量应不大于 30mg。 4.3.8 残存杂质量 0.2mm。芯体内残余杂质重量应不大于 20mg,颗粒大小不大于 4.3.9 耐腐蚀要求 芯体按 GB10125 进行 144h 中性盐雾试验后外表应...
