屈文平：齿轮零件的机械加工工艺过程及及进行滚齿加工用的夹具设计

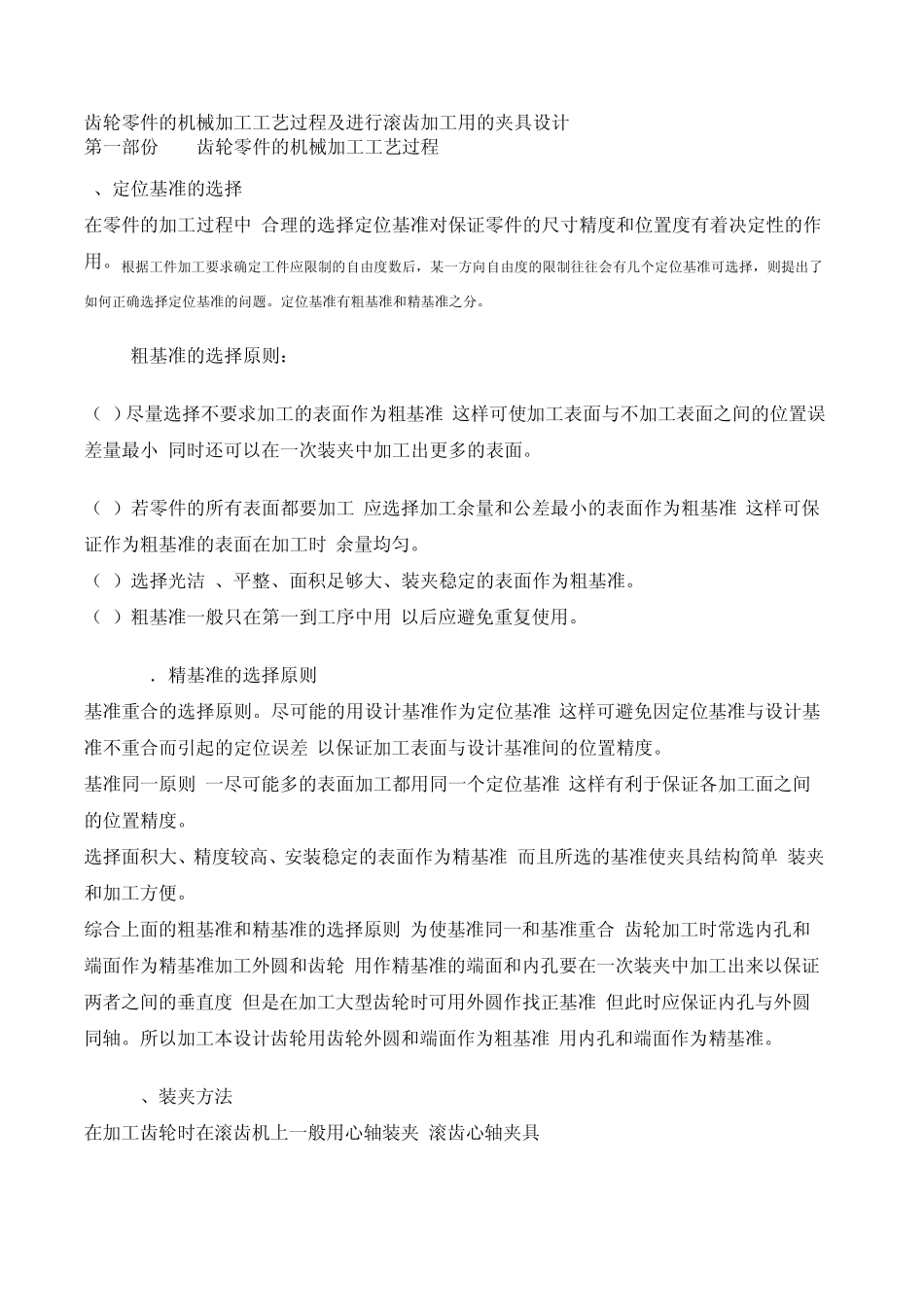

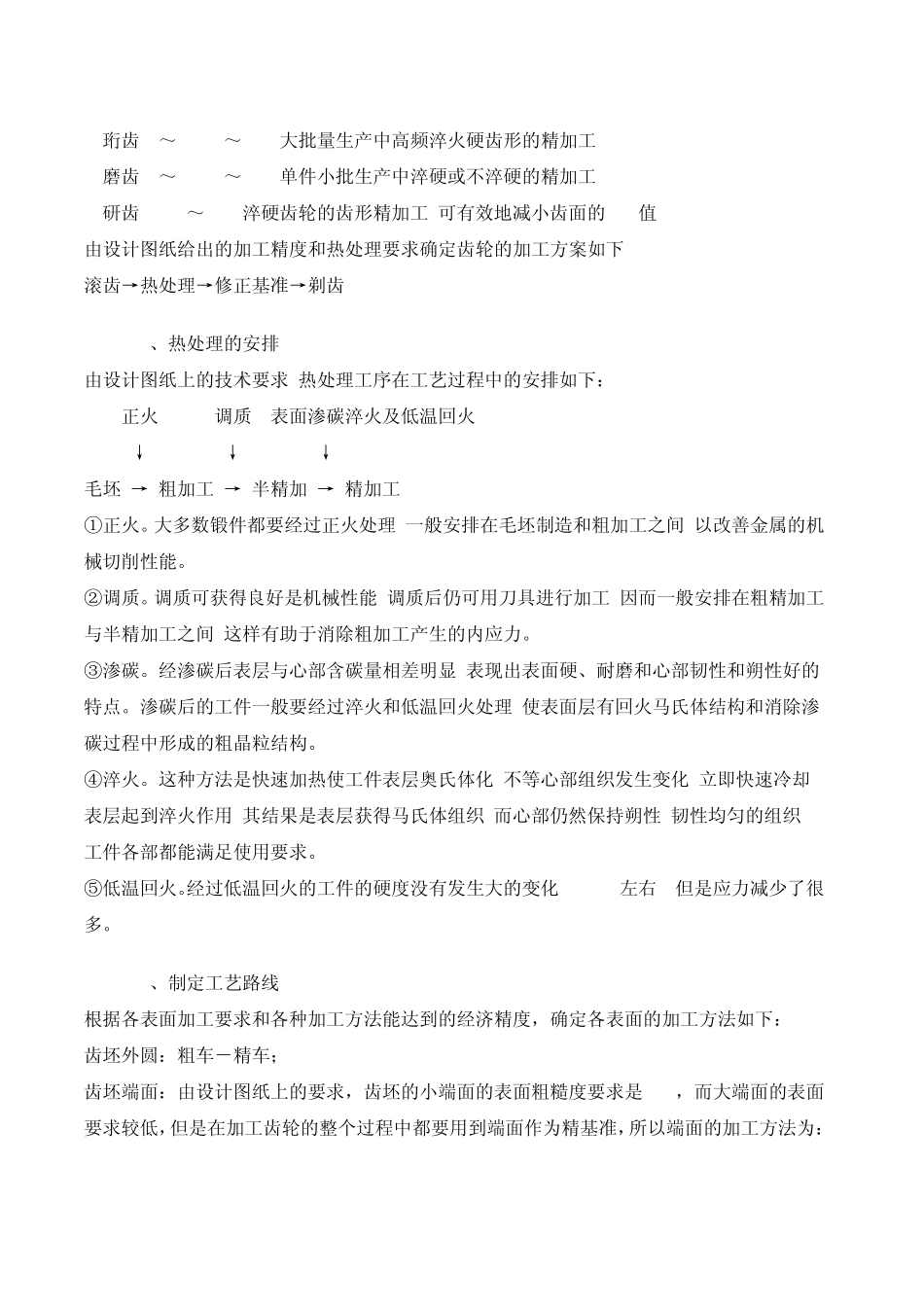

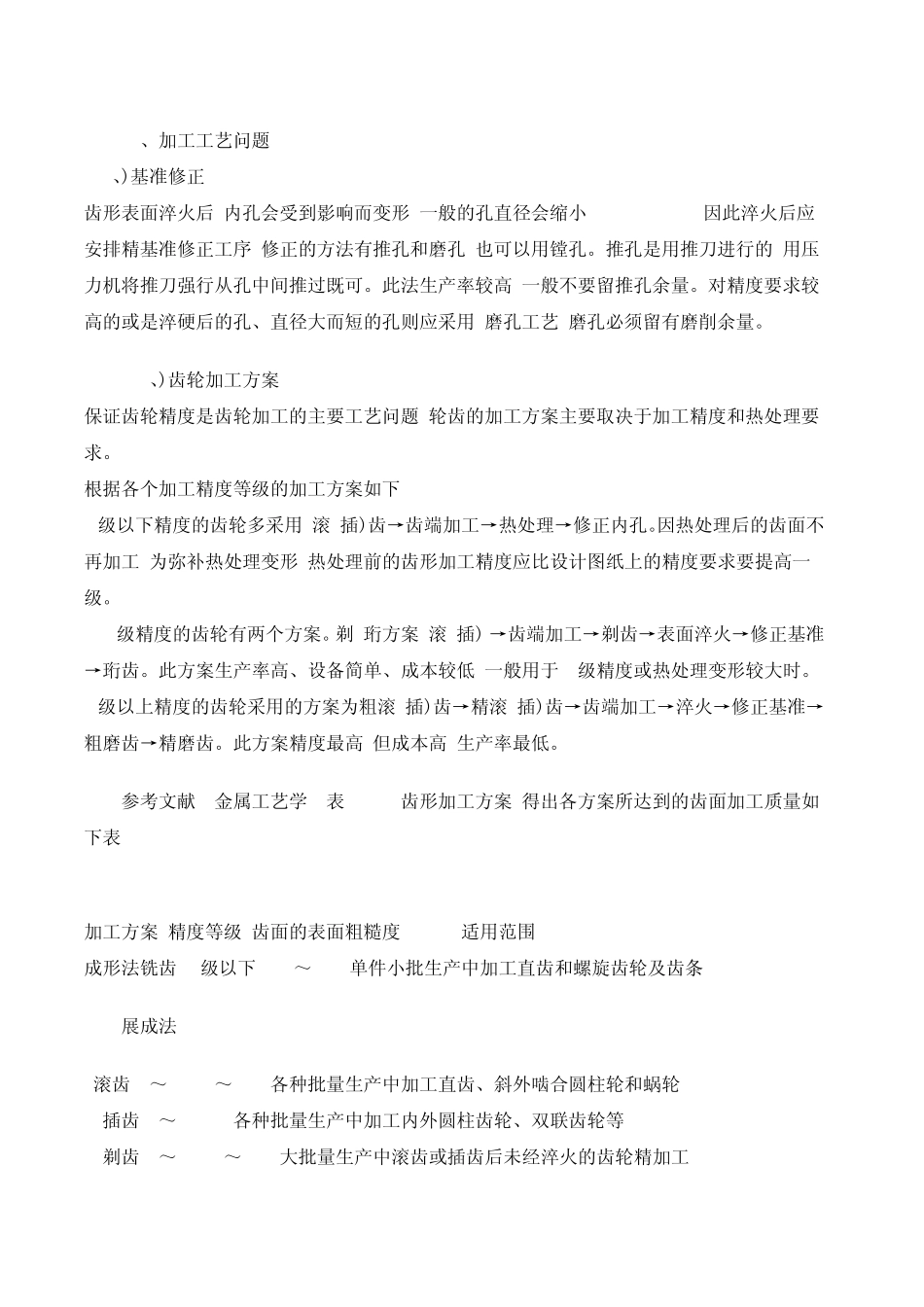

齿轮零件的机械加工工艺过程及进行滚齿加工用的夹具设计 第一部份 齿轮零件的机械加工工艺过程 1、定位基准的选择 在零件的加工过程中,合理的选择定位基准对保证零件的尺寸精度和位置度有着决定性的作用。根据工件加工要求确定工件应限制的自由度数后，某一方向自由度的限制往往会有几个定位基准可选择，则提出了如何正确选择定位基准的问题。定位基准有粗基准和精基准之分。 1.1. 粗基准的选择原则： （1）尽量选择不要求加工的表面作为粗基准.这样可使加工表面与不加工表面之间的位置误差量最小,同时还可以在一次装夹中加工出更多的表面。 （2）若零件的所有表面都要加工,应选择加工余量和公差最小的表面作为粗基准.这样可保证作为粗基准的表面在加工时,余量均匀。 （3）选择光洁 、平整、面积足够大、装夹稳定的表面作为粗基准。 （4）粗基准一般只在第一到工序中用,以后应避免重复使用。 1.2．精基准的选择原则: 基准重合的选择原则。尽可能的用设计基准作为定位基准,这样可避免因定位基准与设计基准不重合而引起的定位误差,以保证加工表面与设计基准间的位置精度。 基准同一原则.一尽可能多的表面加工都用同一个定位基准,这样有利于保证各加工面之间的位置精度。 选择面积大、精度较高、安装稳定的表面作为精基准,而且所选的基准使夹具结构简单,装夹和加工方便。 综合上面的粗基准和精基准的选择原则,为使基准同一和基准重合,齿轮加工时常选内孔和端面作为精基准加工外圆和齿轮,用作精基准的端面和内孔要在一次装夹中加工出来以保证两者之间的垂直度,但是在加工大型齿轮时可用外圆作找正基准,但此时应保证内孔与外圆同轴。所以加工本设计齿轮用齿轮外圆和端面作为粗基准,用内孔和端面作为精基准。 2.、装夹方法 在加工齿轮时在滚齿机上一般用心轴装夹,滚齿心轴夹具 3.、加工工艺问题 (1)、基准修正 齿形表面淬火后,内孔会受到影响而变形:一般的孔直径会缩小0.01-0.05mm,因此淬火后应安排精基准修正工序.修正的方法有推孔和磨孔,也可以用镗孔。推孔是用推刀进行的,用压力机将推刀强行从孔中间推过既可。此法生产率较高,一般不要留推孔余量。对精度要求较高的或是淬硬后的孔、直径大而短的孔则应采用,磨孔工艺,磨孔必须留有磨削余量。 (2)、齿轮加工方案 保证齿轮精度是齿轮加工的主要工艺问题,轮齿的加工方案主要取决于加工精度和热处理要求。 根据各个加工精度等级的加工方案如下: 8级以下精度的齿轮多采用:滚(插)齿...
