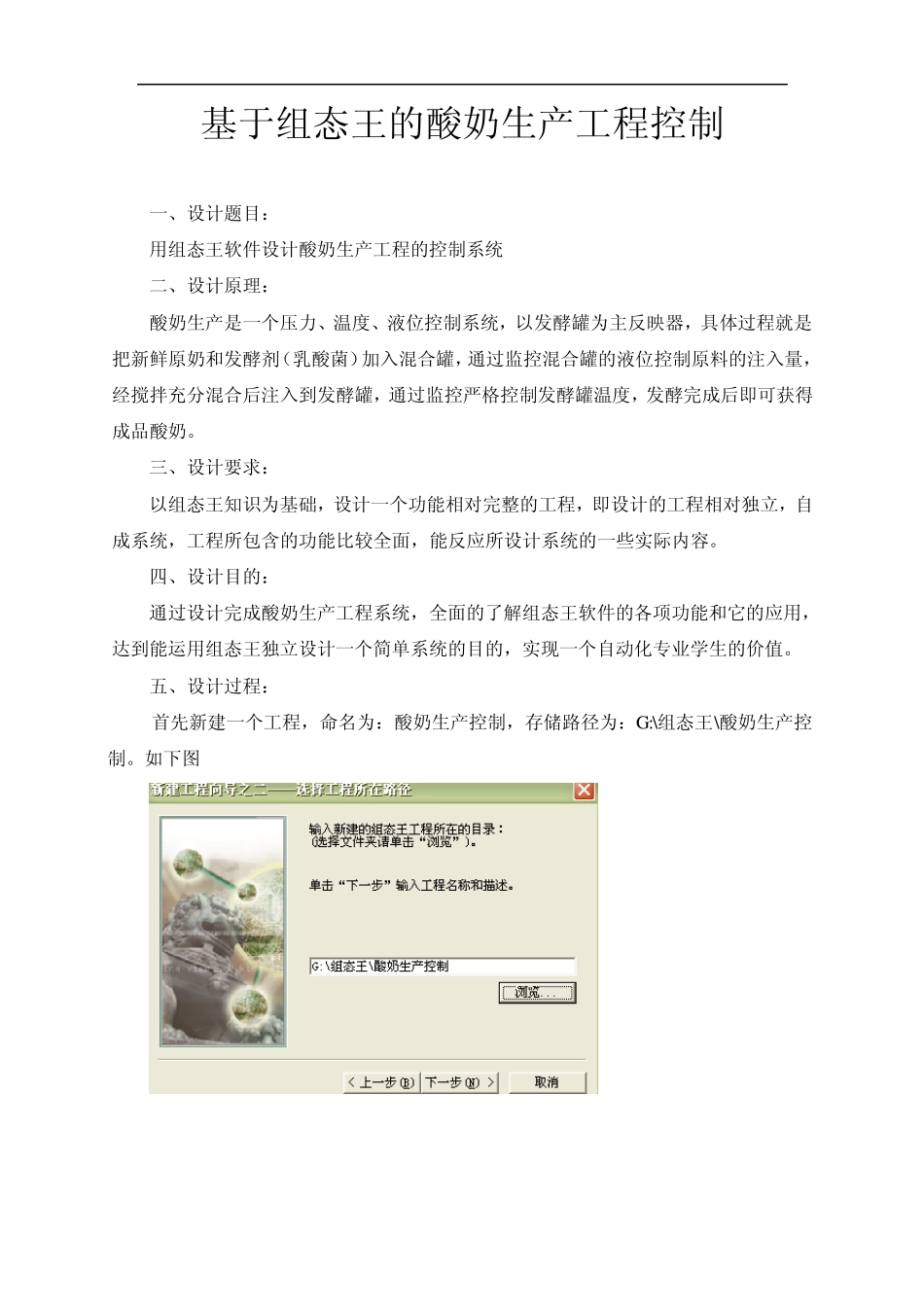

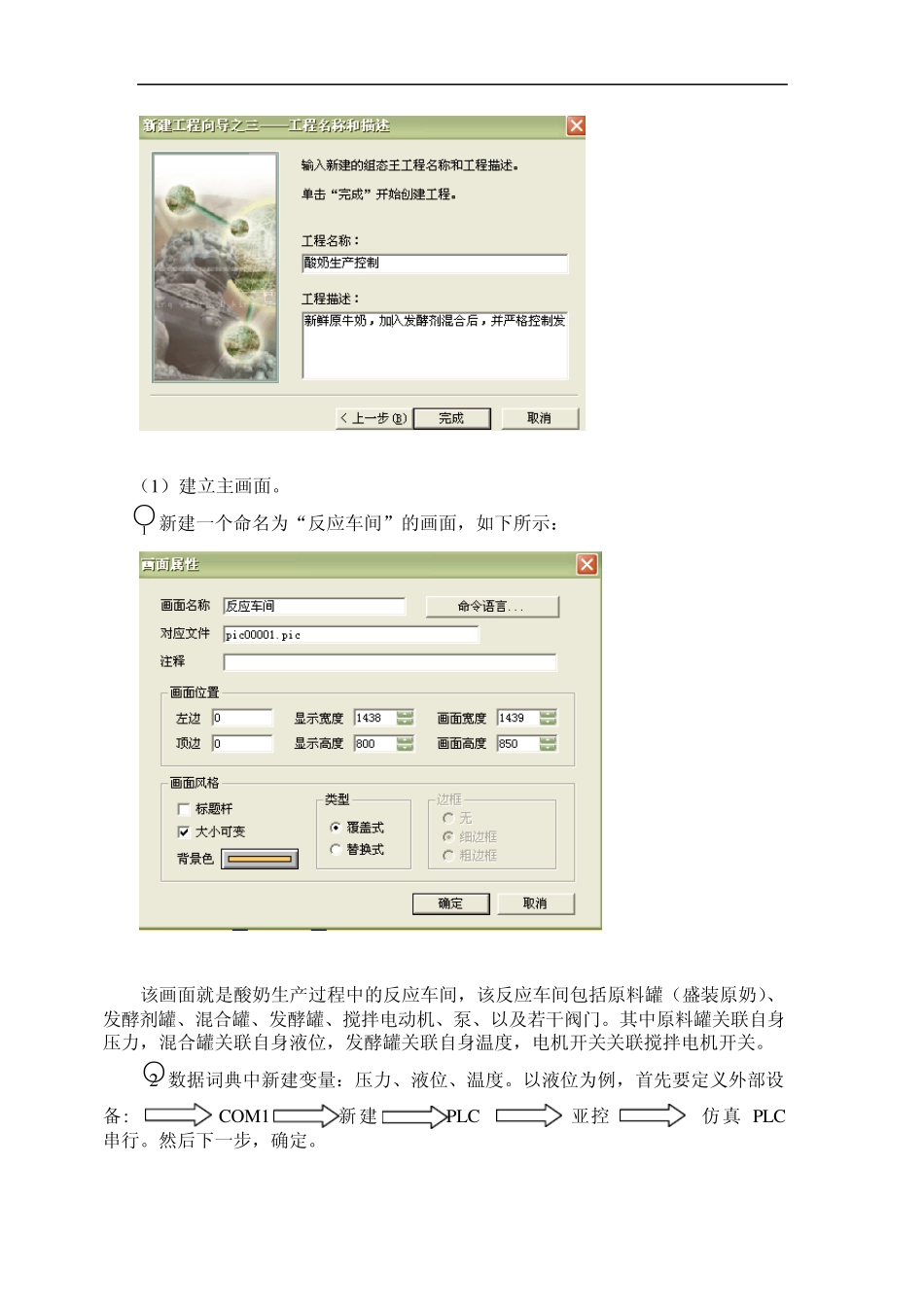

《工业组态技术》 结课设计 专 业: 学 号: 姓 名: 指导教师: 基于组态王的酸奶生产工程控制 一、设计题目: 用组态王软件设计酸奶生产工程的控制系统 二、设计原理: 酸奶生产是一个压力、温度、液位控制系统,以发酵罐为主反映器,具体过程就是把新鲜原奶和发酵剂(乳酸菌)加入混合罐,通过监控混合罐的液位控制原料的注入量,经搅拌充分混合后注入到发酵罐,通过监控严格控制发酵罐温度,发酵完成后即可获得成品酸奶。 三、设计要求: 以组态王知识为基础,设计一个功能相对完整的工程,即设计的工程相对独立,自成系统,工程所包含的功能比较全面,能反应所设计系统的一些实际内容。 四、设计目的: 通过设计完成酸奶生产工程系统,全面的了解组态王软件的各项功能和它的应用,达到能运用组态王独立设计一个简单系统的目的,实现一个自动化专业学生的价值。 五、设计过程: 首先新建一个工程,命名为:酸奶生产控制,存储路径为:G:\组态王\酸奶生产控 制。如下图 (1)建立主画面。 ○1 新建一个命名为“反应车间”的画面,如下所示: 该画面就是酸奶生产过程中的反应车间,该反应车间包括原料罐(盛装原奶)、发酵剂罐、混合罐、发酵罐、搅拌电动机、泵、以及若干阀门。其中原料罐关联自身压力,混合罐关联自身液位,发酵罐关联自身温度,电机开关关联搅拌电机开关。 ○2 数据词典中新建变量:压力、液位、温度。以液位为例,首先要定义外部设备: COM1 新建 PLC 亚控 仿真 PLC 串行。然后下一步,确定。 回到:数据词典并新建变量,如下图: 以此建立液位、压力、温度以及泵开关(泵开关为内存离散型)四个变量。 ○3在“反应车间”画面中从“图库”选择四个合适的反应器分别作为原料罐、发酵剂罐、混合罐,发酵罐,并关联自身变量,以液位为例,如下图: 为了使各个变量的实时数值直观的反映出来,可以建立动画连接,以液位为例:选择工具箱 文本 在对应位置写下# # # ,进行关联,如图: 对泵进行如下关联: 将各个罐放置合理的位置,并用文字标注,用管道连接起来,并在适当位置放置开关、阀门等器件,形成相对完整的连通图。 ○4为了使各个变量的变化趋势直观的反映出来,可以从“工具箱”中添加实时趋势曲线于主画面,并关联需要显示变化趋势的变量。 注意:保存主画面。“文件”下“全保存”。 ○5运行时,为使该放映车间的画面显示出来,在运行前应在“系统配置”中“设置运行系...
