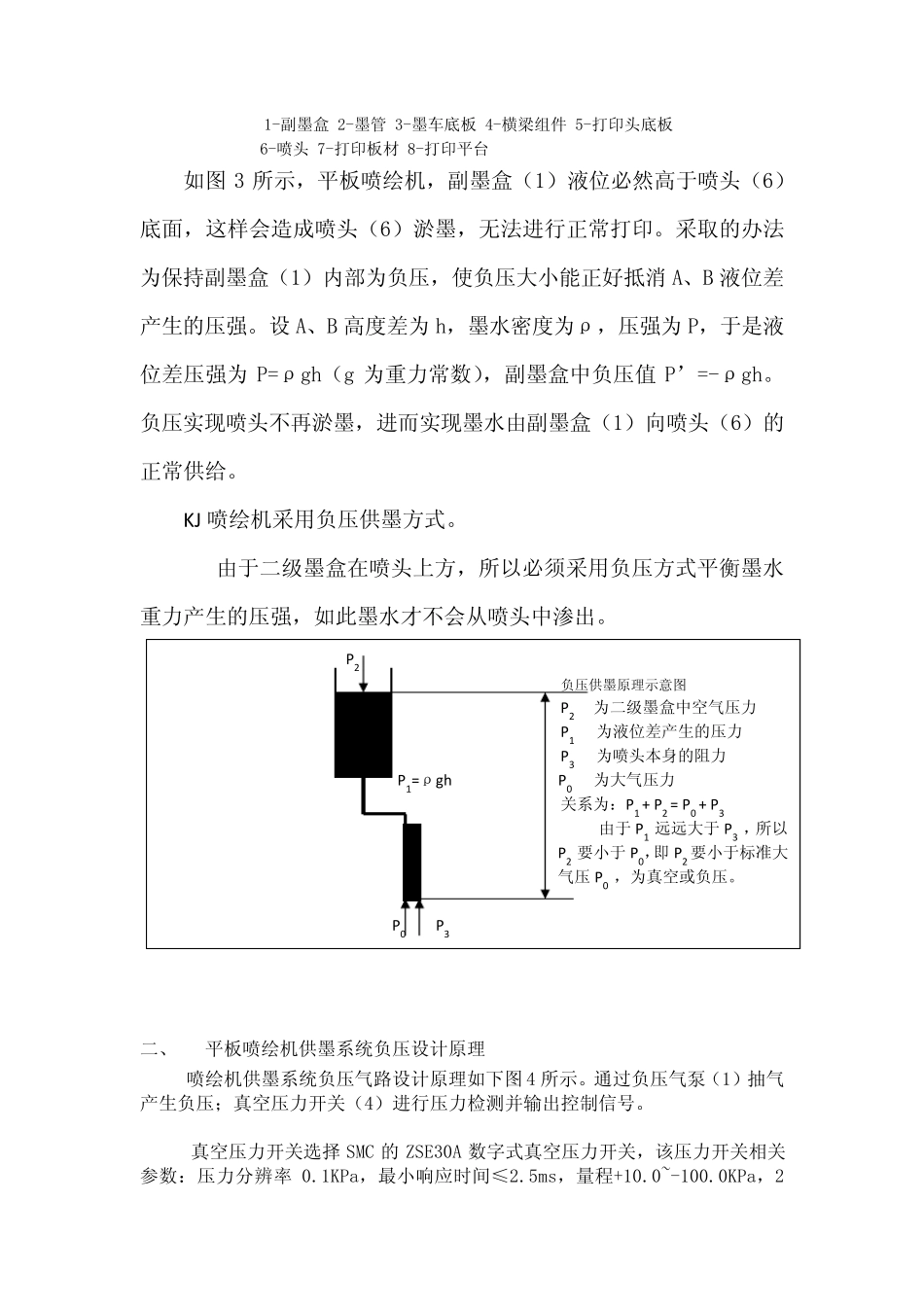

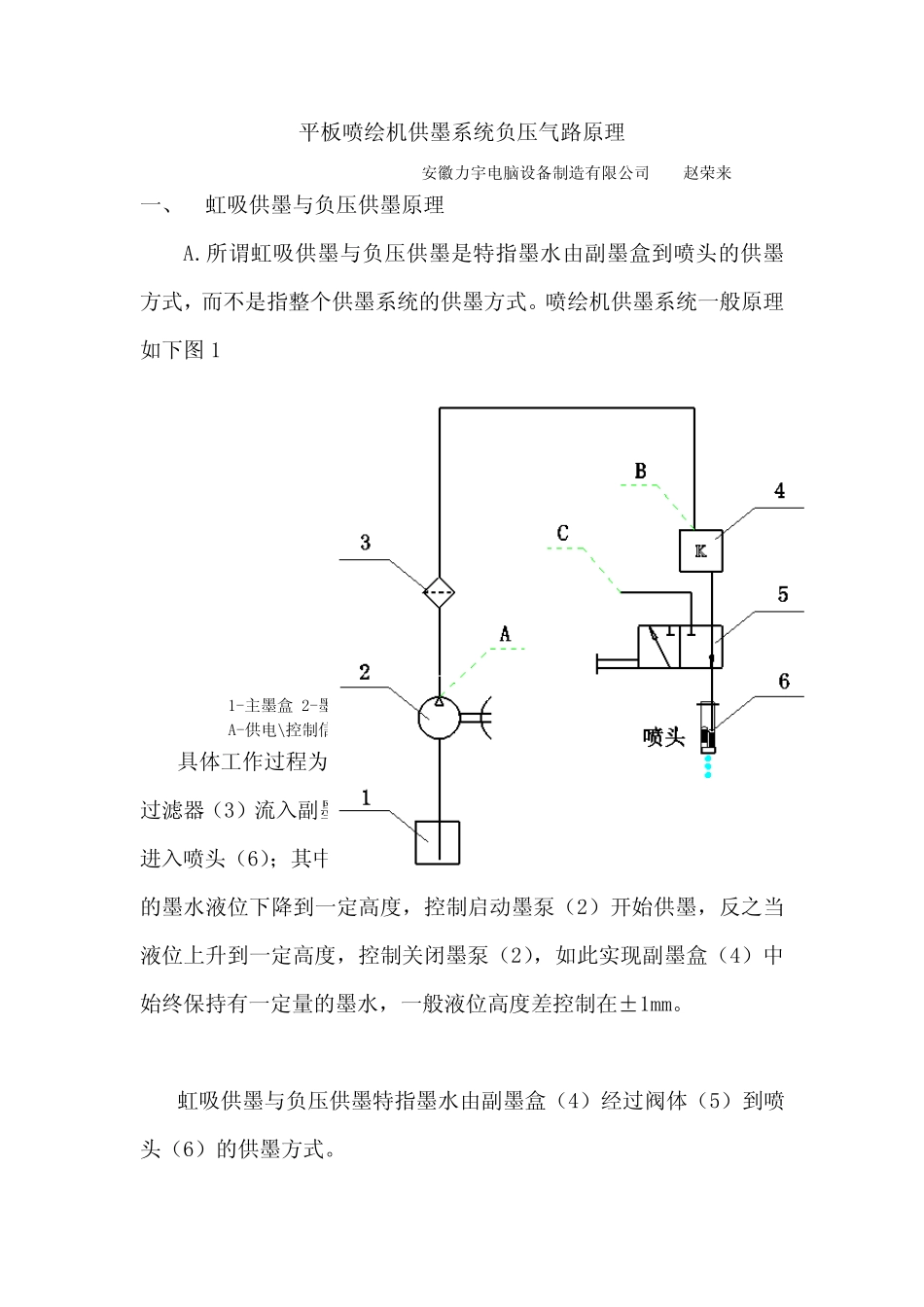

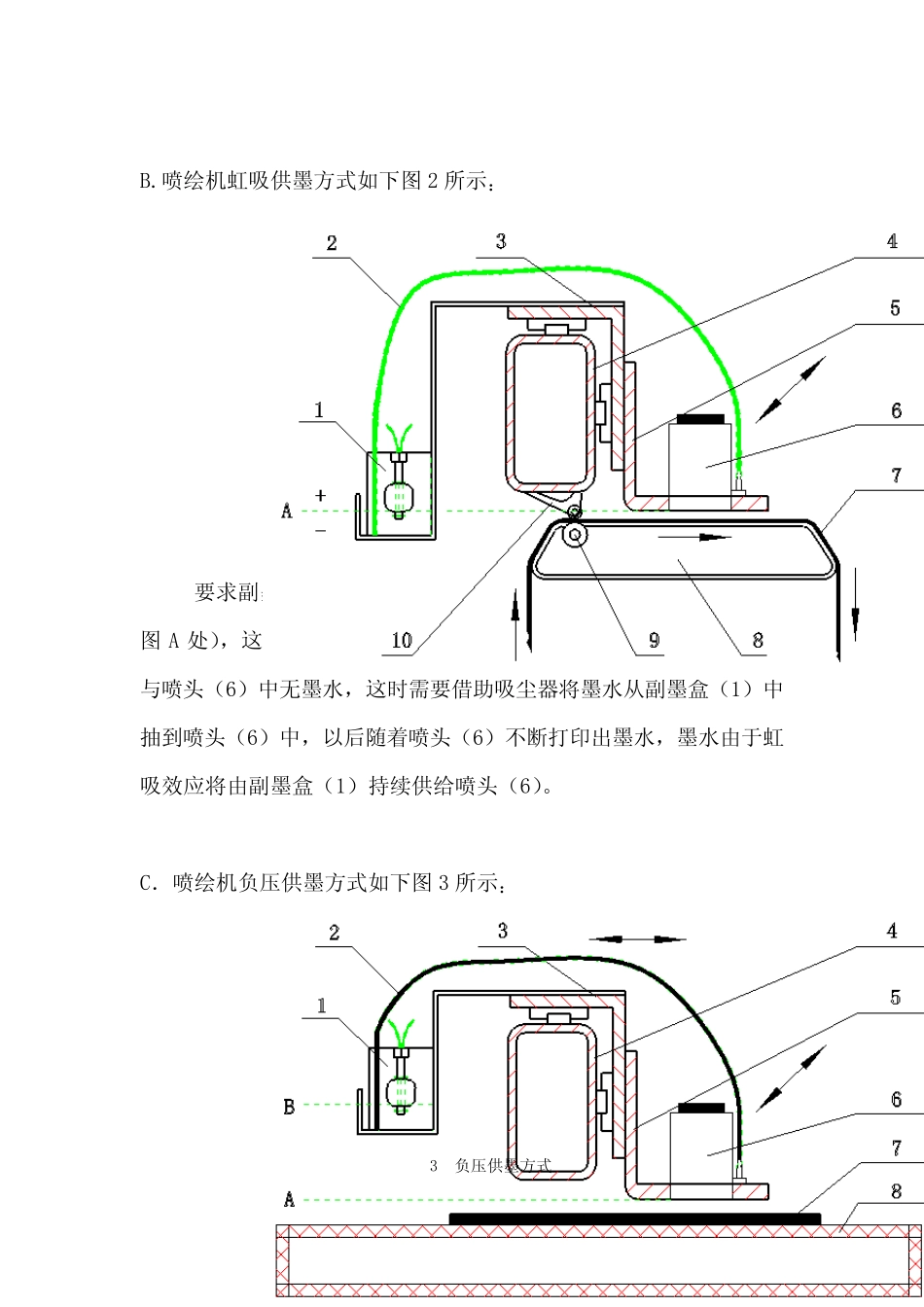

平板喷绘机供墨系统负压气路原理 安徽力宇电脑设备制造有限公司 赵荣来 一、 虹吸供墨与负压供墨原理 A.所谓虹吸供墨与负压供墨是特指墨水由副墨盒到喷头的供墨方式,而不是指整个供墨系统的供墨方式。喷绘机供墨系统一般原理如下图1 图1 喷绘机供墨系统一般原理 1-主墨盒 2-墨泵 3-墨水过滤器 4-副墨盒 5-阀体 6-喷头 A-供电\控制信号 B-液位信号 C-清洗液通道 具体工作过程为:主墨盒(1)中的墨水经由墨泵(2)通过墨水过滤器(3)流入副墨盒(4),然后副墨盒(4)中的墨水经阀体(5)进入喷头(6);其中副墨盒(4)集成有浮球开关,当副墨盒(4)中的墨水液位下降到一定高度,控制启动墨泵(2)开始供墨,反之当液位上升到一定高度,控制关闭墨泵(2),如此实现副墨盒(4)中始终保持有一定量的墨水,一般液位高度差控制在±1mm。 虹吸供墨与负压供墨特指墨水由副墨盒(4)经过阀体(5)到喷头(6)的供墨方式。 B.喷绘机虹吸供墨方式如下图2 所示: 图2 虹吸供墨方式 1- 副墨盒 2-墨管 3-墨车底板 4-横梁组件 5-打印头底板 6-喷头 7-打印卷材 8-打印平台 9-送纸辊 10-压轮 要求副墨盒(1)中液位高度与喷头(6)底面平齐或略低(如图A 处),这样便形成产生虹吸的前提条件。首次上墨时,墨管(2)与喷头(6)中无墨水,这时需要借助吸尘器将墨水从副墨盒(1)中抽到喷头(6)中,以后随着喷头(6)不断打印出墨水,墨水由于虹吸效应将由副墨盒(1)持续供给喷头(6)。 C.喷绘机负压供墨方式如下图3 所示: 图3 负压供墨方式 1-副墨盒 2-墨管 3-墨车底板 4-横梁组件 5-打印头底板 6-喷头 7-打印板材 8-打印平台 如图3 所示,平板喷绘机,副墨盒(1)液位必然高于喷头(6)底面,这样会造成喷头(6)淤墨,无法进行正常打印。采取的办法为保持副墨盒(1)内部为负压,使负压大小能正好抵消A、B 液位差产生的压强。设A、B 高度差为h,墨水密度为ρ,压强为P,于是液位差压强为P=ρgh(g 为重力常数),副墨盒中负压值 P’=-ρgh。负压实现喷头不再淤墨,进而实现墨水由副墨盒(1)向喷头(6)的正常供给。 KJ 喷绘机采用负压供墨方式。 由于二级墨盒在喷头上方,所以必须采用负压方式平衡墨水重力产生的压强,如此墨水才不会从喷头中渗出。 二、 平板喷绘机供墨系统负压设计原理 喷绘机供墨系统负压气路设计原理如下图4 所示。通过负压气泵(1)抽气产生负压;真空压力开关(4...
