平板天线,板状天线,壁挂天线——拆机分析

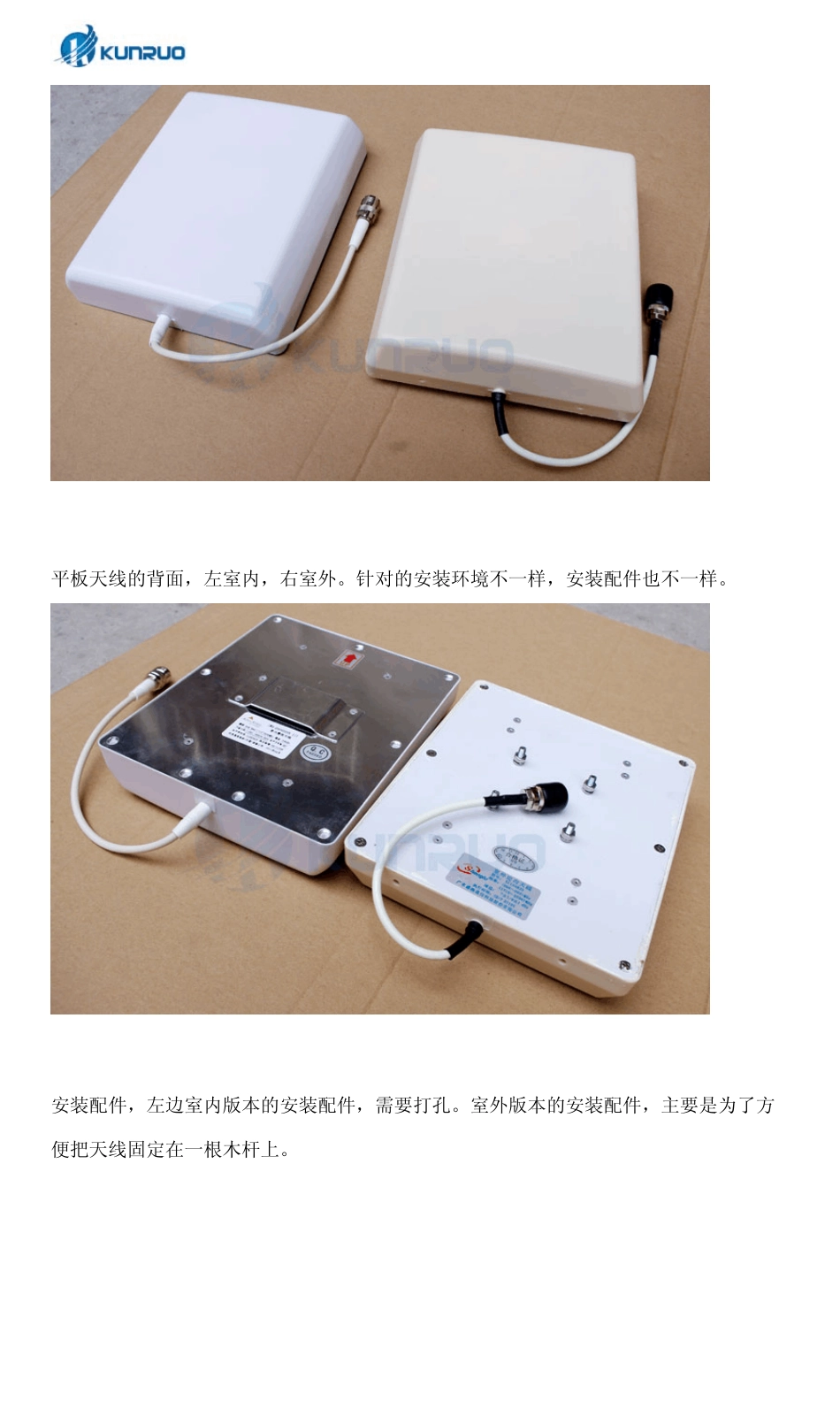

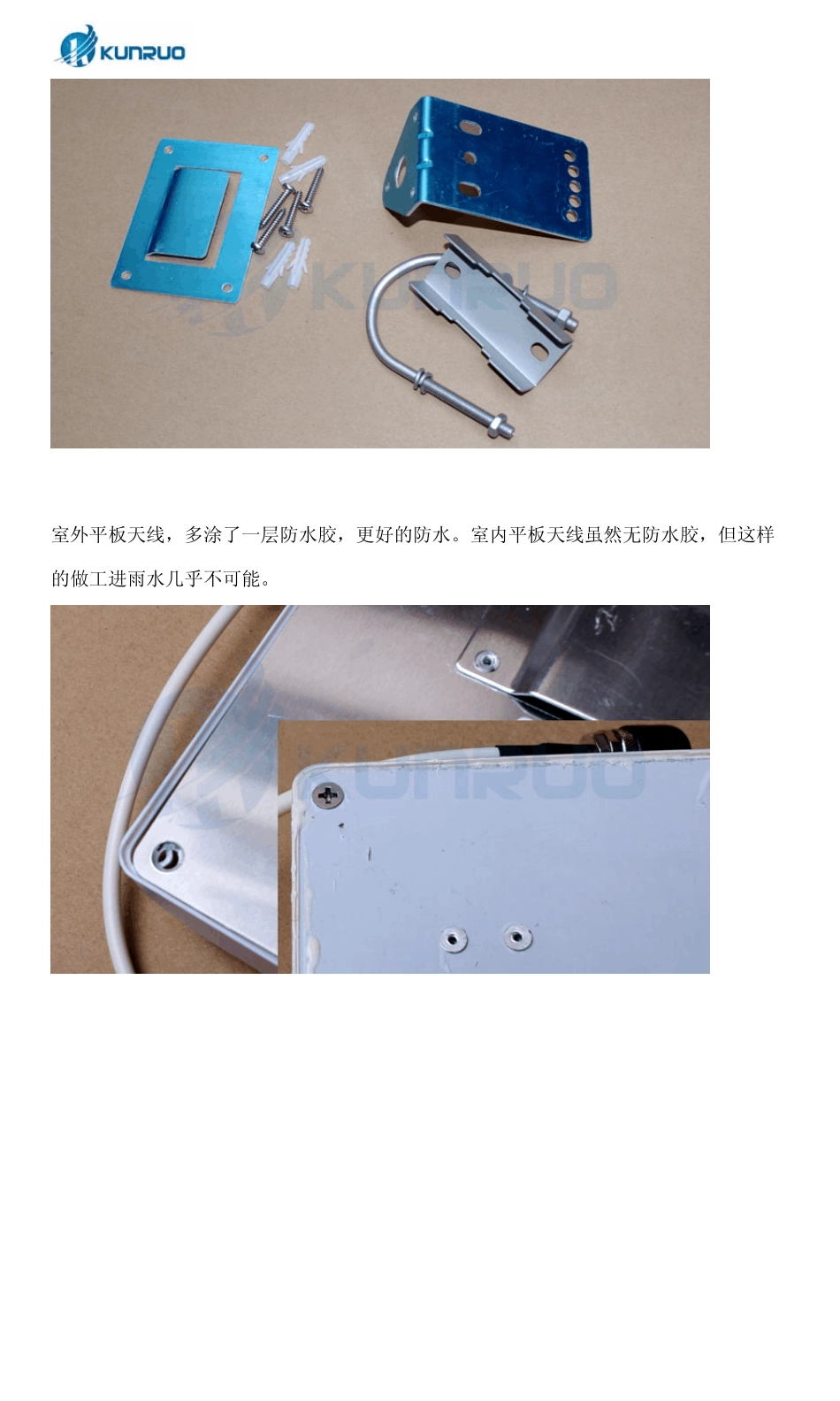

平板天线/板状天线/壁挂天线— — 拆机分析 平板天线(又名：板状天线,壁挂天线)为定向天线，在手机信号放大器/直放站的安装中，因平板天线体积小，技术指标好，运输方便等优点，可谓是最理想的天线之一。 技术指标 频率： 800-2500MHz 增益： 900MHz：7dB）(1800MHz:8dB) 垂直面角度： (900MHz:65 度)(1800MHz:60 度) 水平面角度： (900MHz:90±15 度)(1800MHz:75±12 度) 驻波比： <1.4 前后比： (900MHz:-6dB)(1800MHz:-8dB) 阻抗： 50 欧姆 极华方式： 垂直 最大功率： 50W 尺寸： 215*185*50 重量： 0.7KG 天线罩材料： ABS 工作温度： -40 至 70 度 工作图 天线结构 如下：左图为室个平板天线，右图为定外平板天线。 可以看的见，室外平板天线下方增加了两个排水孔。颜色没有关系，以下两个天线厂家不一样，所以颜色不一样。 平板天线罩采用抗紫外线ABS材料，不用担心日晒雨淋。 平板天线的背面，左室内，右室外。针对的安装环境不一样，安装配件也不一样。 安装配件，左边室内版本的安装配件，需要打孔。室外版本的安装配件，主要是为了方便把天线固定在一根木杆上。 室外平板天线，多涂了一层防水胶，更好的防水。室内平板天线虽然无防水胶，但这样的做工进雨水几乎不可能。 平板天线的内部结构，左边的反射板，使平板天线定向工作。 接线处，悬于空中，雨水就算进的了平板天线内部，也影响不了线路，所以室内平板完全可以当室外天线。不用担心进水。 室内平板天线，用作室外，安装同样方便面。 用作室外天线时，平板天线最好放置在信号较好的空旷地带或者楼顶。 有适合的信号，也可挂在墙上，所以平板天线也叫壁挂天线。这样安装不影响环境。 安装手机信号放大器，推荐大家使用平板天线(体积小，易包装，指标优，室内室外效果都理想,相对八木天线不影响市容) 原文地址：http://ku nru o.com/Panel-Antenna.html 版权所有：转载必须包含原文地址 坤若：手机信号放大器最好的品牌
