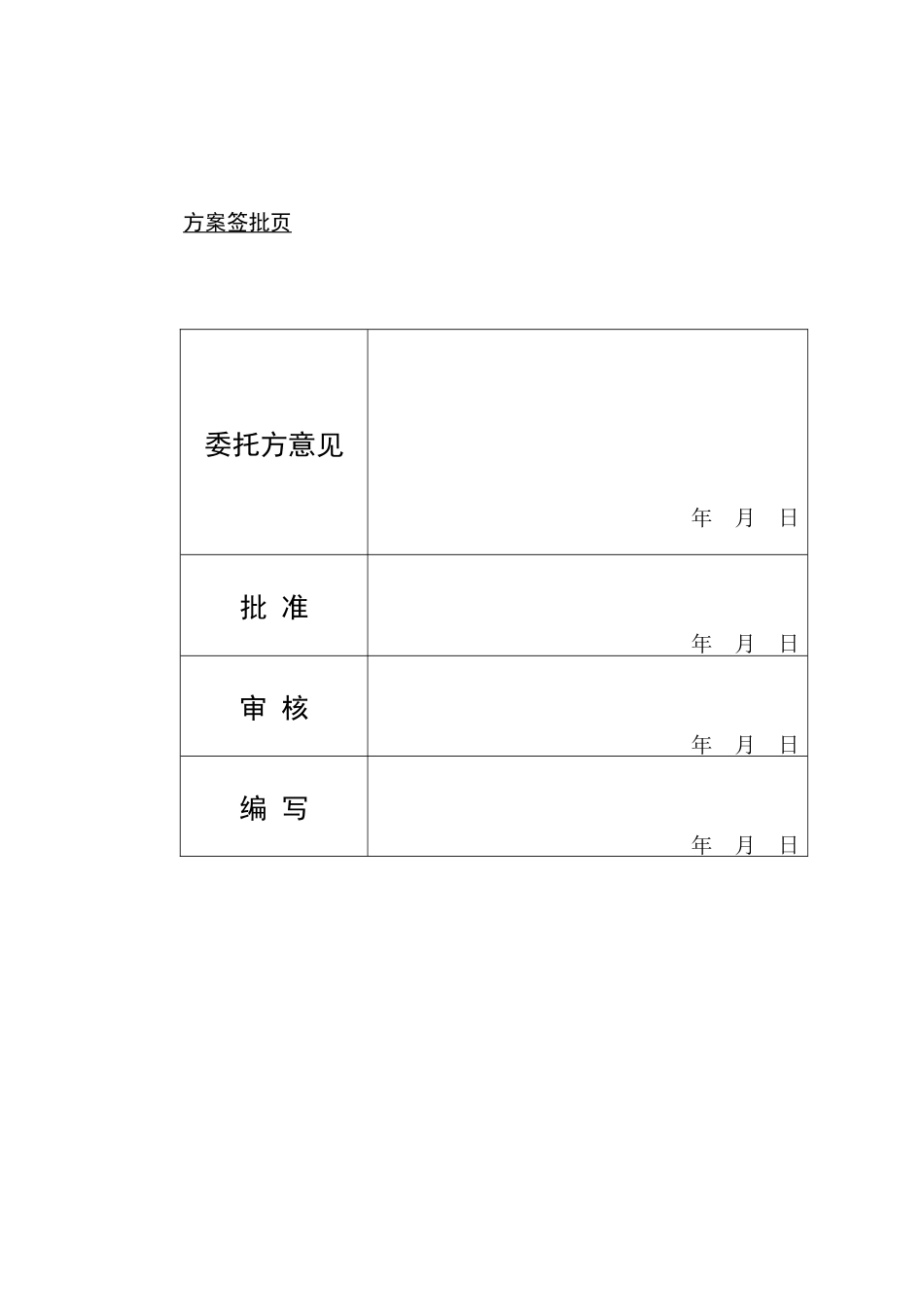

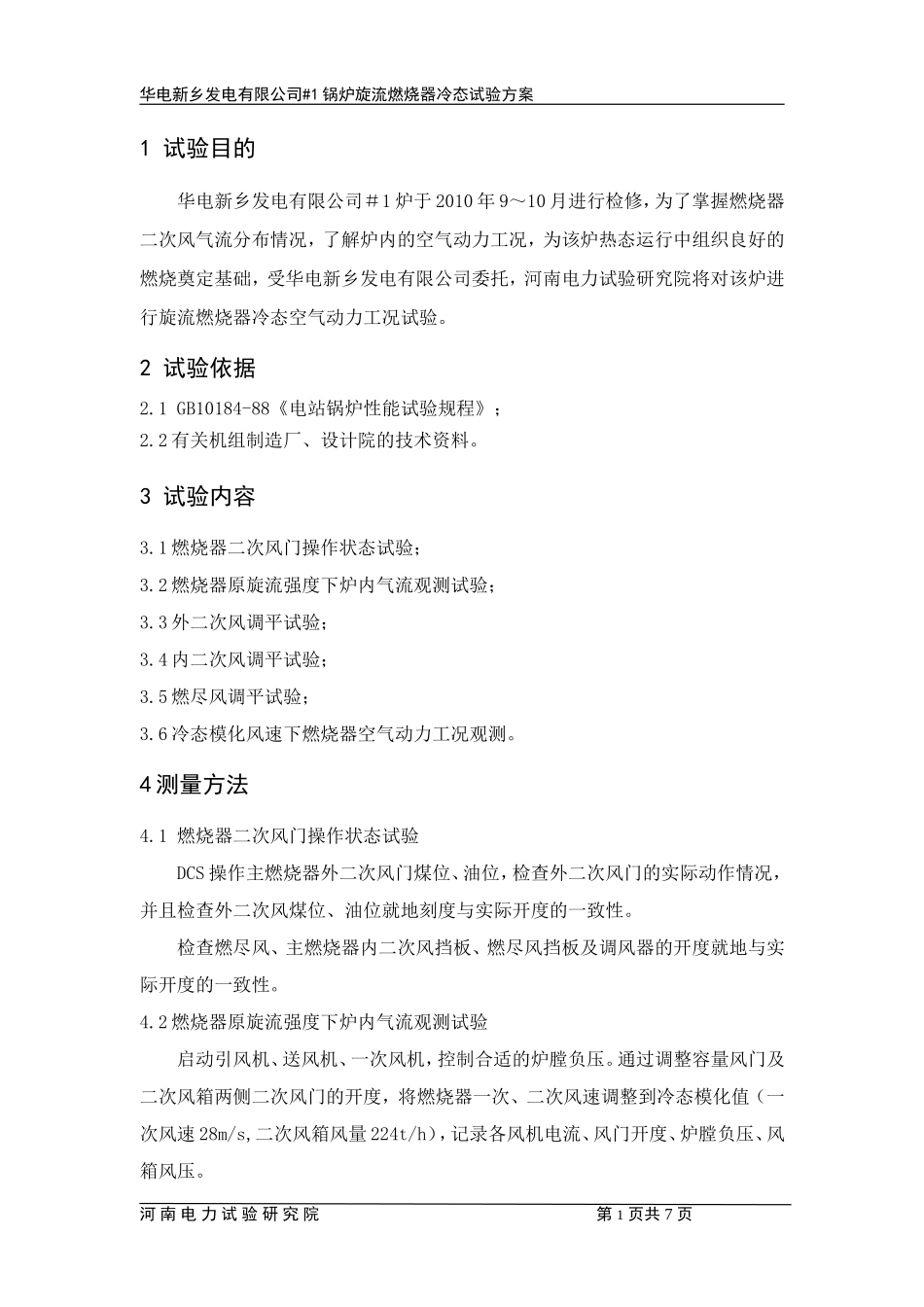

方案编码：GL10-SFA025-E华电新乡发电有限公司#1 锅炉旋流燃烧器冷态试验方案河南电力试验研究院二○一○年十月方案签批页委托方意见年 月 日批 准年 月 日审 核年 月 日编 写年 月 日华电新乡发电有限公司#1 锅炉旋流燃烧器冷态试验方案1 试验目的华电新乡发电有限公司＃1 炉于 2010 年 9～10 月进行检修，为了掌握燃烧器二次风气流分布情况，了解炉内的空气动力工况，为该炉热态运行中组织良好的燃烧奠定基础，受华电新乡发电有限公司委托，河南电力试验研究院将对该炉进行旋流燃烧器冷态空气动力工况试验。2 试验依据2.1 GB10184-88《电站锅炉性能试验规程》；2.2 有关机组制造厂、设计院的技术资料。3 试验内容3.1 燃烧器二次风门操作状态试验；3.2 燃烧器原旋流强度下炉内气流观测试验；3.3 外二次风调平试验；3.4 内二次风调平试验；3.5 燃尽风调平试验；3.6 冷态模化风速下燃烧器空气动力工况观测。4 测量方法4.1 燃烧器二次风门操作状态试验DCS 操作主燃烧器外二次风门煤位、油位，检查外二次风门的实际动作情况，并且检查外二次风煤位、油位就地刻度与实际开度的一致性。检查燃尽风、主燃烧器内二次风挡板、燃尽风挡板及调风器的开度就地与实际开度的一致性。4.2 燃烧器原旋流强度下炉内气流观测试验启动引风机、送风机、一次风机，控制合适的炉膛负压。通过调整容量风门及二次风箱两侧二次风门的开度，将燃烧器一次、二次风速调整到冷态模化值（一次风速 28m/s,二次风箱风量 224t/h），记录各风机电流、风门开度、炉膛负压、风箱风压。河 南 电 力 试 验 研 究 院 第 1 页共 7 页华电新乡发电有限公司#1 锅炉旋流燃烧器冷态试验方案在此基础上在最下层燃烧器（E、F）中心平面，实际测量燃烧器一次风及内、外二次风风速，沿炉内测量坐标线测量炉膛贴壁风速的大小，并用飘带法观察燃烧器喷口空气动力工况。4.3 外二次风调平试验保持一次风速、二次风箱风压不变，控制合适的炉膛负压。在各层＃1、＃4 燃烧器煤位开度为 60％的开度下，测量燃烧器的风速，通过调整＃2、＃3 燃烧器的外二次风的旋流强度，使同层四个燃烧器的外二次风速一致。4.4 内二次风调平试验 保持一次风速、二次风箱风压不变，控制合适的炉膛负压。在＃1、＃4 燃烧器内二次风全开的工况下，测量同层燃烧器内二次风速，通过调整内二次风的挡板的开度使燃烧器的内二次风速一致。4.5 燃尽风调平试验 保持燃尽风箱...
