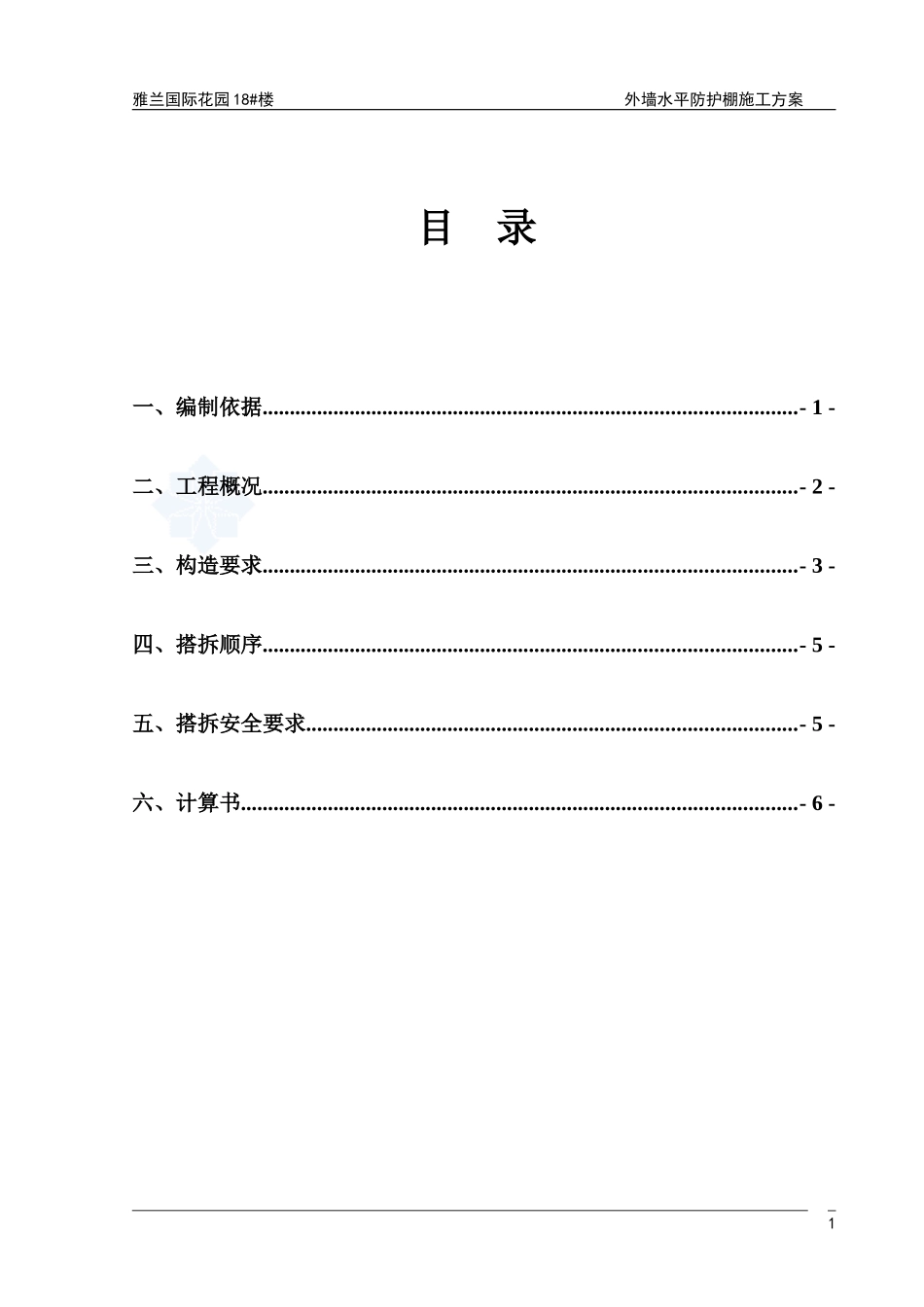

雅兰国际花园 18#楼 外墙水平防护棚施工方案目 录一、编制依据..................................................................................................- 1 -二、工程概况..................................................................................................- 2 -三、构造要求..................................................................................................- 3 -四、搭拆顺序..................................................................................................- 5 -五、搭拆安全要求..........................................................................................- 5 -六、计算书......................................................................................................- 6 -1雅兰国际花园 18#楼 外墙水平防护棚施工方案一、编制依据1、《建筑施工脚手架实用手册》2、《建筑施工扣件式钢管脚手架安全技术规程》JGJ130—20013、《建筑施工高处作业安全技术规范》（JGJ80-91）4、相应的现行行业标准及相关地方文件二、工程概况本工程为连云港君悦财富广场Ⅱ期工程（5#、6#、7#、8#楼），位于江苏省连云港市新浦区。巨龙南路 66#，北侧为乐天玛特商场,南侧为绿园南路。建设用地面积 13645㎡。总建筑面积为 75000㎡。 二期工程由二栋高层住宅组成，二期工程由二幢高层住宅组成，为剪力墙结构，均有地下室。6#楼建筑高度为 99.25 m，建筑面积为 29316.60㎡,地上 34 层、层高 2.90 m，地下 1 层；8#楼建筑高度为 99.25 m，建筑面积为29638.10㎡,地上 34 层、层高 2.90 m，地下 1 层 ；5#楼为框架结构，二层，一层层高 5.80 m，二层层高 2.90 m，建筑面积为 3274.30㎡；7#楼为框架结构，四层，一层层高 5.80 m，二层以上层高 2.90 m，建筑面积为 3621.10㎡。本工程为一类高层建筑，6#、8#楼为剪力墙结构。本工程外脚手架均采用整体爬升式外架，由具备相应资质的专业队伍安装。6#、楼目前主体结构已施工至第 10 层，8#楼主体结构已施工至第 11 层。现拟在 6#、8#楼搭设 3m 宽水平悬挑防护棚，水平防护棚沿建筑周边搭设，具体布置详平面图。三、构造要求水平防护棚采用 φ48×3.5mm 钢管作为悬挑骨架，钢管悬挑杆间距为1.5 米，悬挑段长 3m，锚入主体结构段长 1.5m。每根挑杆设...
