牙膏自动装盒设备结构设计

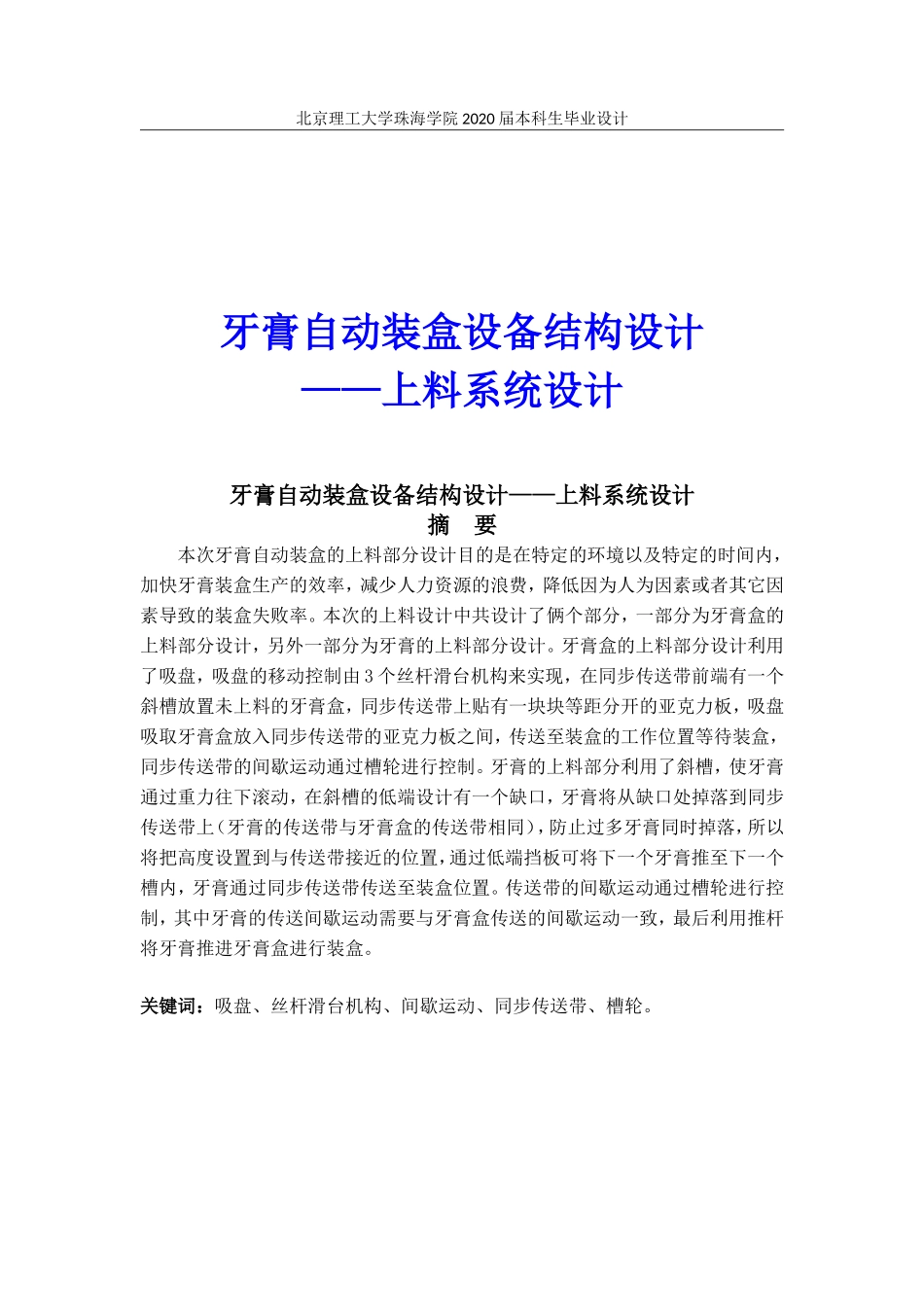

北京理工大学珠海学院 2020 届本科生毕业设计牙膏自动装盒设备结构设计——上料系统设计牙膏自动装盒设备结构设计——上料系统设计摘 要本次牙膏自动装盒的上料部分设计目的是在特定的环境以及特定的时间内，加快牙膏装盒生产的效率，减少人力资源的浪费，降低因为人为因素或者其它因素导致的装盒失败率。本次的上料设计中共设计了俩个部分，一部分为牙膏盒的上料部分设计，另外一部分为牙膏的上料部分设计。牙膏盒的上料部分设计利用了吸盘，吸盘的移动控制由 3 个丝杆滑台机构来实现，在同步传送带前端有一个斜槽放置未上料的牙膏盒，同步传送带上贴有一块块等距分开的亚克力板，吸盘吸取牙膏盒放入同步传送带的亚克力板之间，传送至装盒的工作位置等待装盒，同步传送带的间歇运动通过槽轮进行控制。牙膏的上料部分利用了斜槽，使牙膏通过重力往下滚动，在斜槽的低端设计有一个缺口，牙膏将从缺口处掉落到同步传送带上（牙膏的传送带与牙膏盒的传送带相同），防止过多牙膏同时掉落，所以将把高度设置到与传送带接近的位置，通过低端挡板可将下一个牙膏推至下一个槽内，牙膏通过同步传送带传送至装盒位置。传送带的间歇运动通过槽轮进行控制，其中牙膏的传送间歇运动需要与牙膏盒传送的间歇运动一致，最后利用推杆将牙膏推进牙膏盒进行装盒。关键词：吸盘、丝杆滑台机构、间歇运动、同步传送带、槽轮。北京理工大学珠海学院 2020 届本科生毕业设计Structure design of toothpaste automatic packaging equipment design of feeding systemAbstractThe purpose of the automatic packaging of toothpaste is to speed up the efficiency of toothpaste packaging production, reduce the waste of human resources and reduce the failure rate of packaging caused by human factors or other factors in a specific environment and within a specific time.There are two parts in this feeding design, one part is the feeding part of the toothpaste box, the other part is the feeding part of the toothpaste.The feeding part of the toothpaste box is designed using suction cups,The movement control of the sucker is realized by three screw slide table mechanisms,There is a chute at the front...
