科斐凯博线缆天津项目土方开挖方案讲解

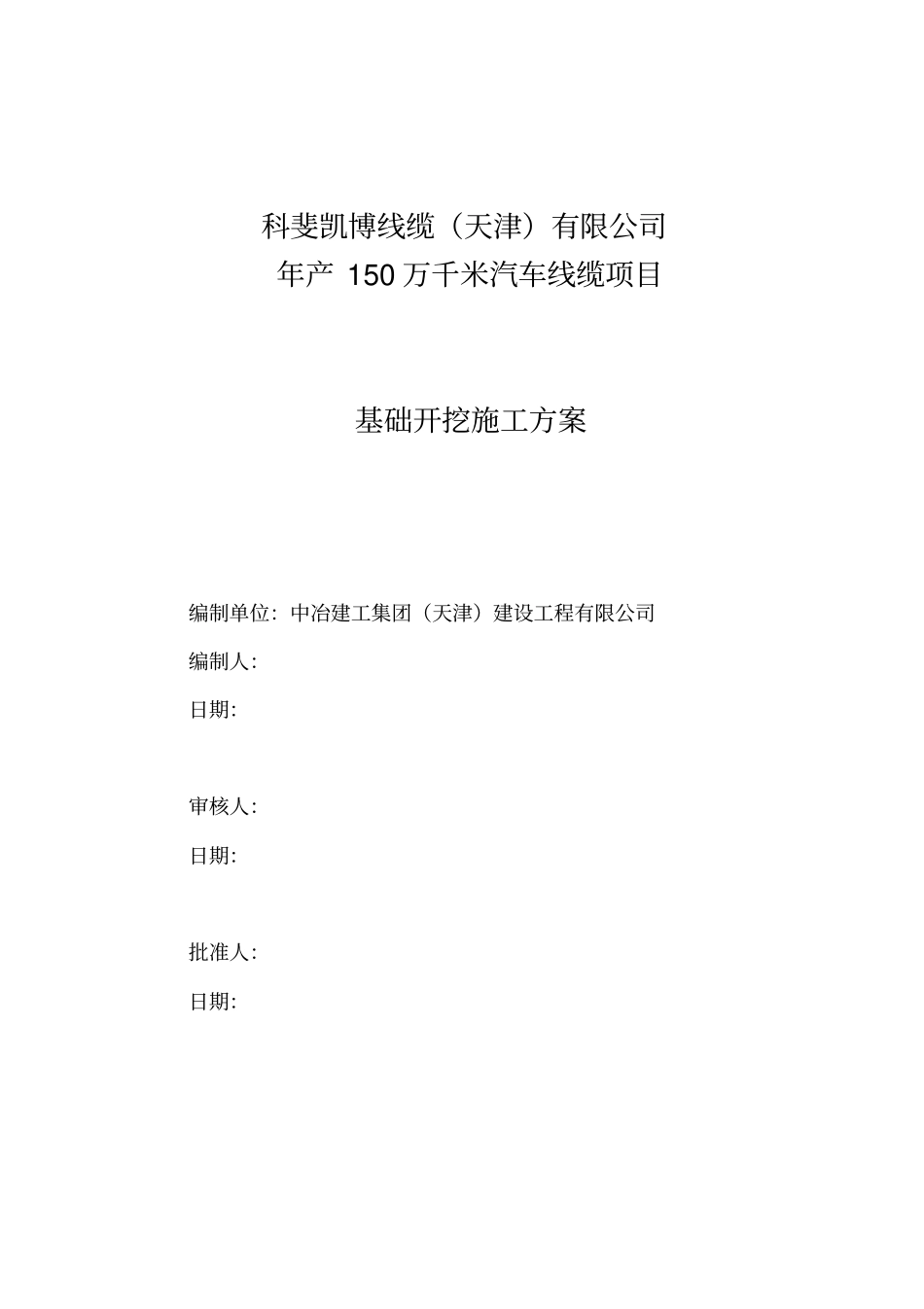

科斐凯博线缆（天津）有限公司年产 150 万千米汽车线缆项目基础开挖施工方案编制单位：中冶建工集团（天津）建设工程有限公司编制人：日期：审核人：日期：批准人：日期：基础、承台土方工程专项施工方案一、编制依据及参照标准1、科斐凯博线缆天津项目相关图纸；岩土工程勘察报告，施工现场实际情况2、本工程所涉及的主要国家或行业规范、规程、标准、图集《工程测量规范》（GB50026-2007 ）《工程建设施工企业质量管理规范》 （GB/T50430-2007 ）《建筑地基基础工程施工质量及验收规范》（GB50202-2002 ）《建筑地基处理技术规范》 （JGJ79-2002 ）《建筑工程施工质量验收统一标准》(GB50300-2001) 。二、工程概况2.1 ．1 工程名称：年产150 万千米汽车线缆项目。建设单位：科斐凯博线缆（天津）有限公司设计单位：机械工业第六设计研究院有限公司监理单位：天津市北方建设监理事务所施工单位：中冶建工集团(天津)建设工程有限公司。2.1．2、 桩基设计等级为丙级，± 0.000 相当于大沽标高6.98m，本工程除办公楼部分采用柱下CFG 桩、柱下设承台，承台之间设承台梁外，厂房及门卫、消防泵房部分均采用天然地基。2、土方开挖采用机械开挖，人工清除基底预留土层及特殊区域。2.2 ．1、场地水文地质条件本工程浅层地下水主要潜水，静止水位埋深2.20m-2.40m,相当于大沽标高 4.46m-4.87m 。天津地区雨季时间7-8 月份，本工程已错过雨季时间，基槽主要是地表水。三、土方开挖前的准备工作3.1 、熟悉图纸、岩土工程勘察报告及相关规范，勘察施工现场。核对平面尺寸和坑底标高，研究好开挖程序，明确各专业工序之间的配合关系、施工工期要求。3.2 、引测水准控制点与轴线控制网，根据业主提供的以下控制点：点号纵坐标（ X）横坐标（ Y）K1 331987.649 86024.665 K2 332053.665 85883.491 将高程控制点与轴线控制网引测至施工场地四周，控制网闭合无误方可施工。3.3 、在公司项目部的组织下，与承台以下土方开挖的施工单位做好交接工作，布测交接场地标高，绘制场地标高方格网图，做为结算依据。3.4 、做好现场的安全措施工作。四、施工部署4.1 、土方开挖分区根据施工图纸与现场施工条件狭窄，以及施工现场情况以及工期紧，将施工场地划分为4 个区段，厂房部分分三个区段，即：A-C/1-21轴为区；D-F/1-16 轴区；A-D/21-23 轴为区；门卫及消防泵房为区，有组织地分步骤流水进行开挖施工。4.2 、土方开挖顺序开挖采取...
