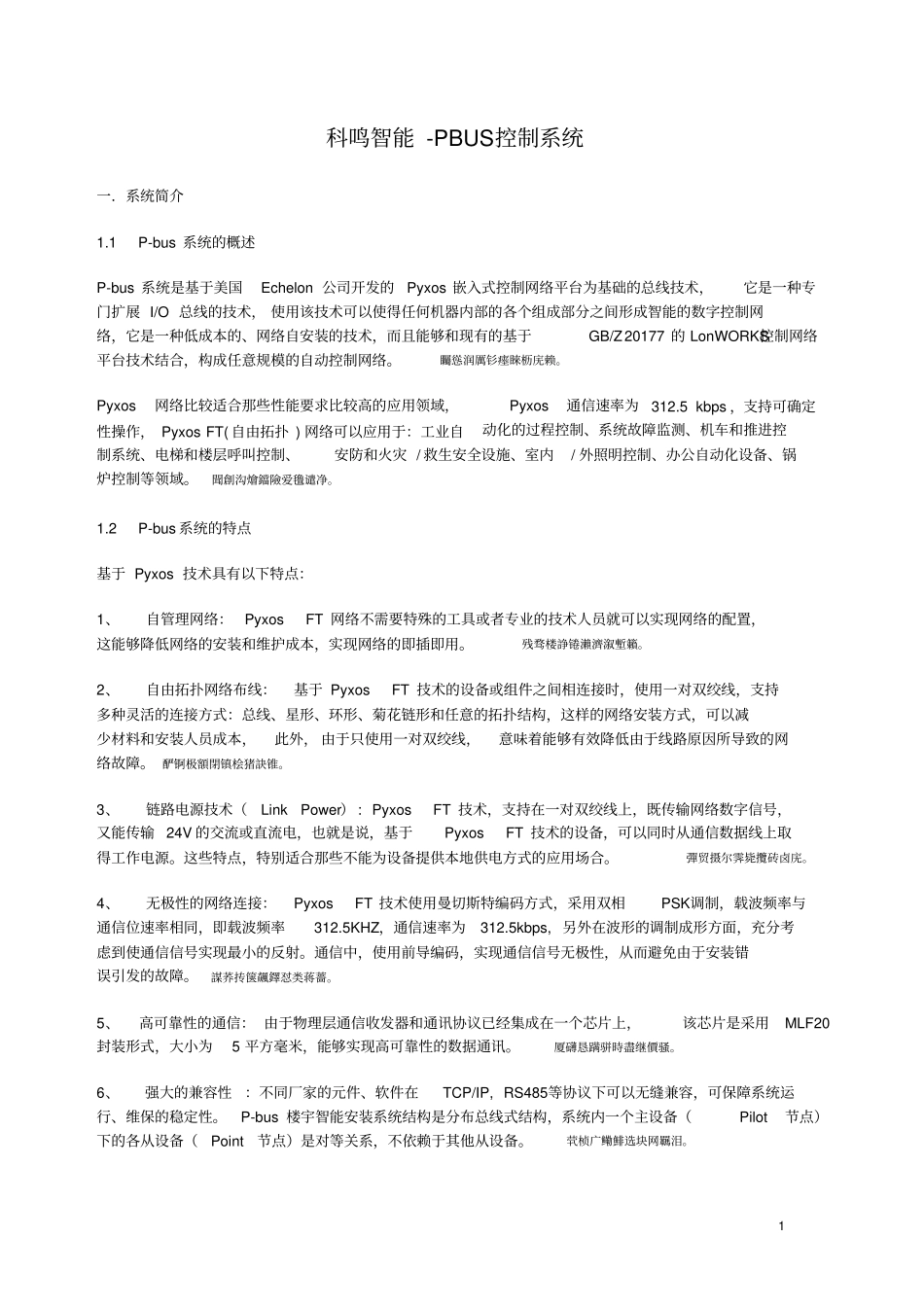

1 科鸣智能 -PBUS控制系统一．系统简介1.1 P-bus 系统的概述P-bus 系统是基于美国Echelon 公司开发的Pyxos 嵌入式控制网络平台为基础的总线技术，它是一种专门扩展 I/O 总线的技术， 使用该技术可以使得任何机器内部的各个组成部分之间形成智能的数字控制网络，它是一种低成本的、网络自安装的技术，而且能够和现有的基于GB/Z 20177 的 LonWORKS控制网络平台技术结合，构成任意规模的自动控制网络。矚慫润厲钐瘗睞枥庑赖。Pyxos 网络比较适合那些性能要求比较高的应用领域，Pyxos 通信速率为312.5 kbps ，支持可确定性操作， Pyxos FT( 自由拓扑 ) 网络可以应用于：工业自动化的过程控制、系统故障监测、机车和推进控制系统、电梯和楼层呼叫控制、安防和火灾 / 救生安全设施、室内/ 外照明控制、办公自动化设备、锅炉控制等领域。聞創沟燴鐺險爱氇谴净。1.2 P-bus 系统的特点基于 Pyxos 技术具有以下特点：1、自管理网络： Pyxos FT 网络不需要特殊的工具或者专业的技术人员就可以实现网络的配置，这能够降低网络的安装和维护成本，实现网络的即插即用。残骛楼諍锩瀨濟溆塹籟。2、自由拓扑网络布线：基于 Pyxos FT 技术的设备或组件之间相连接时，使用一对双绞线，支持多种灵活的连接方式：总线、星形、环形、菊花链形和任意的拓扑结构，这样的网络安装方式，可以减少材料和安装人员成本，此外， 由于只使用一对双绞线，意味着能够有效降低由于线路原因所导致的网络故障。 酽锕极額閉镇桧猪訣锥。3、链路电源技术（Link Power） : Pyxos FT 技术，支持在一对双绞线上，既传输网络数字信号，又能传输 24V 的交流或直流电，也就是说，基于Pyxos FT 技术的设备，可以同时从通信数据线上取得工作电源。这些特点，特别适合那些不能为设备提供本地供电方式的应用场合。彈贸摄尔霁毙攬砖卤庑。4、无极性的网络连接：Pyxos FT 技术使用曼切斯特编码方式，采用双相PSK调制，载波频率与通信位速率相同，即载波频率312.5KHZ，通信速率为312.5kbps, 另外在波形的调制成形方面，充分考虑到使通信信号实现最小的反射。通信中，使用前导编码，实现通信信号无极性，从而避免由于安装错误引发的故障。謀荞抟箧飆鐸怼类蒋薔。5、高可靠性的通信： 由于物理层通信收发器和通讯协议已经集成在一个芯片上，该芯片是采用MLF20封装形式，大小为5 平方毫米，能够实现高可靠性的数据通讯。厦礴恳蹒骈時盡继價骚。6、强大...
