移动式卸料平台的制作设计方案

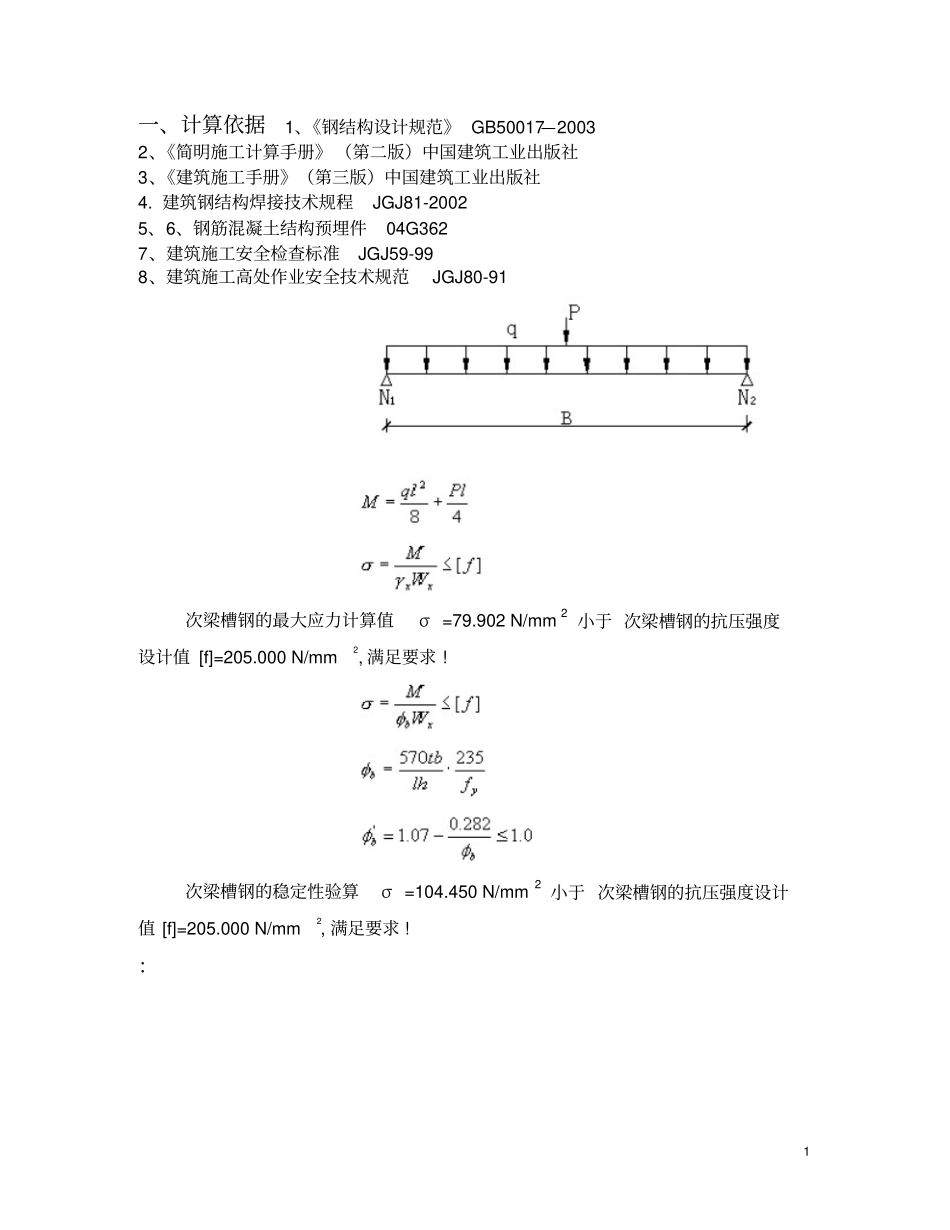

移动式卸料平台的制作设计方案_第1页
1/3

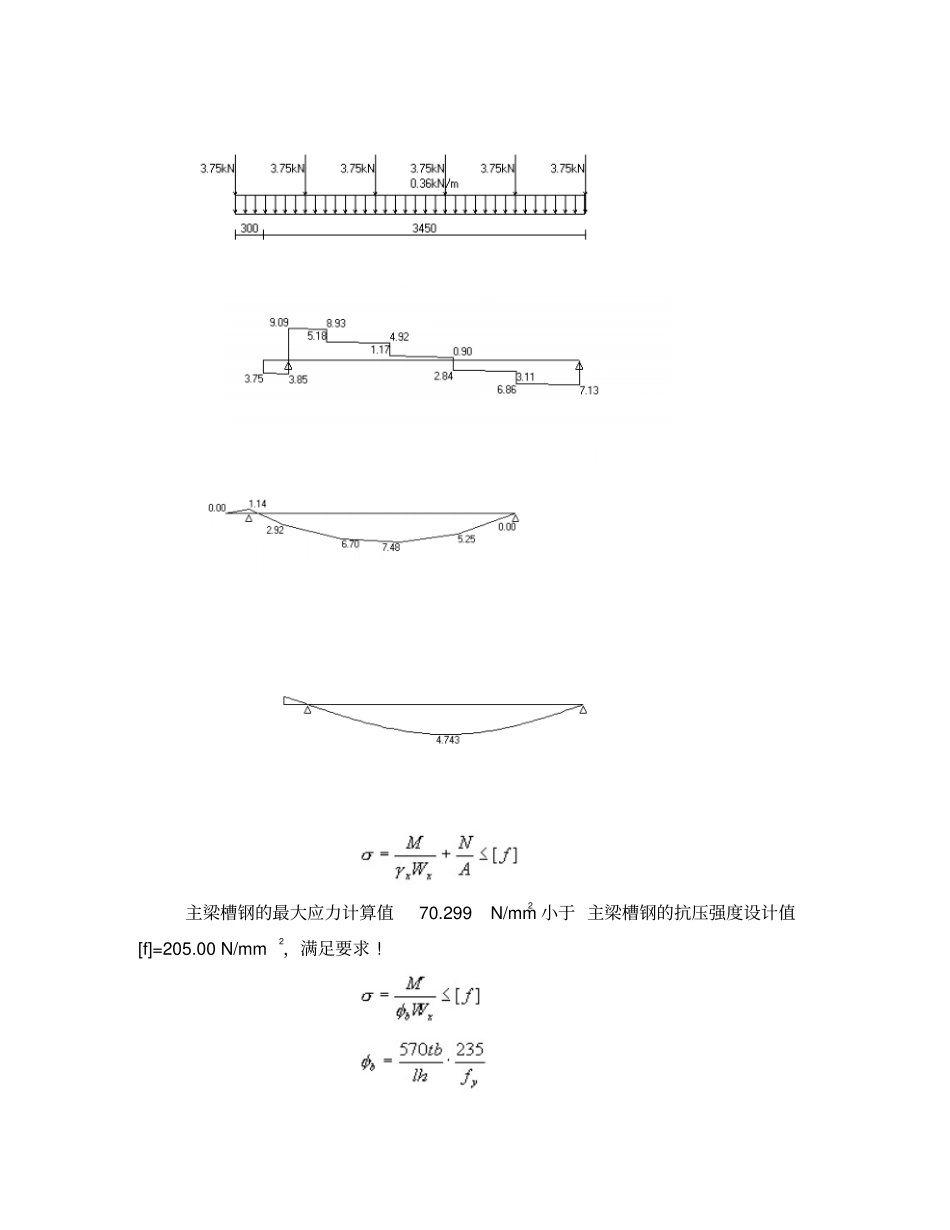

移动式卸料平台的制作设计方案_第2页
2/3

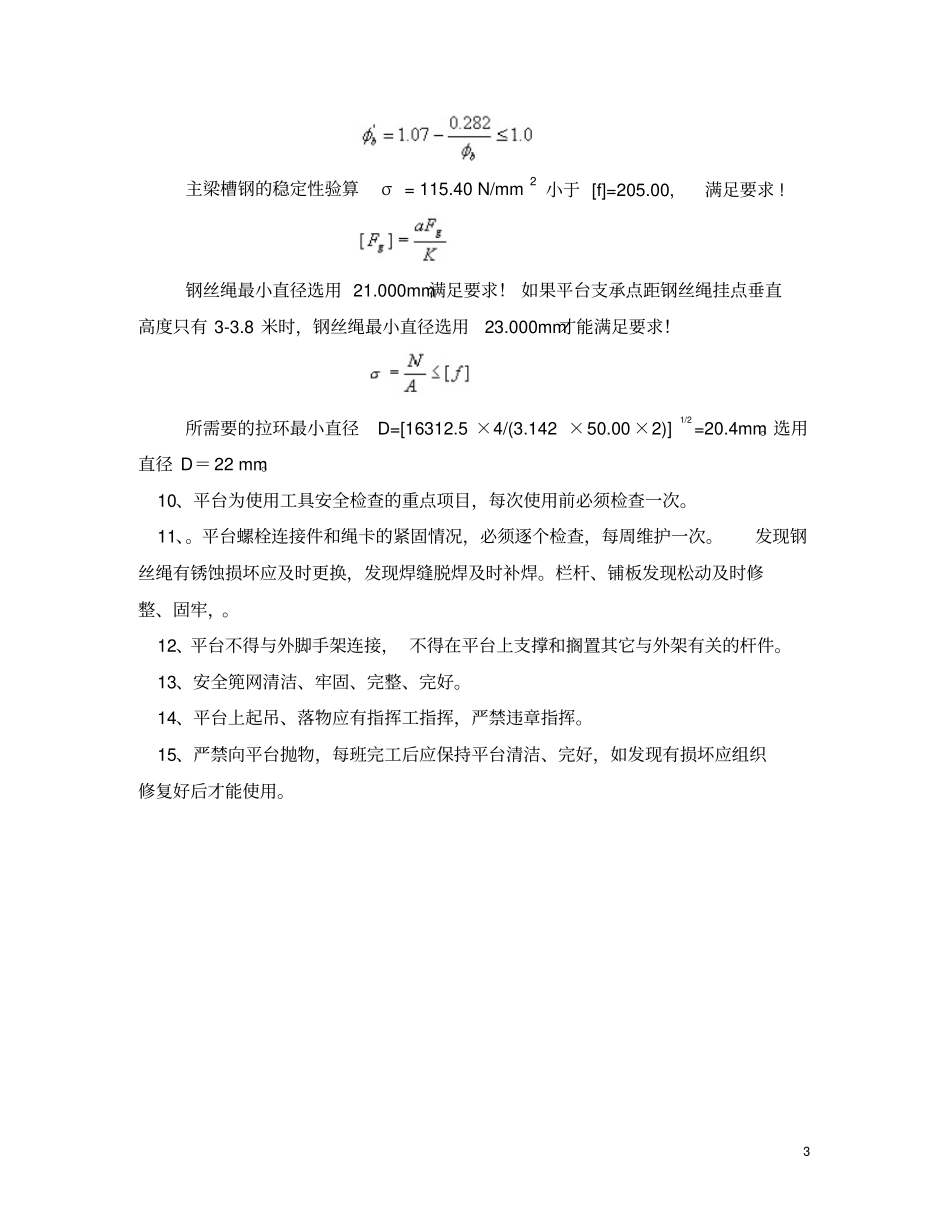

移动式卸料平台的制作设计方案_第3页
3/3
1一、计算依据1、《钢结构设计规范》 GB50017—2003 2、《简明施工计算手册》 (第二版)中国建筑工业出版社3、《建筑施工手册》(第三版)中国建筑工业出版社4. 建筑钢结构焊接技术规程JGJ81-20025、6、钢筋混凝土结构预埋件04G362 7、建筑施工安全检查标准JGJ59-99 8、建筑施工高处作业安全技术规范JGJ80-91 次梁槽钢的最大应力计算值σ =79.902 N/mm2 小于 次梁槽钢的抗压强度设计值 [f]=205.000 N/mm2, 满足要求 ! 次梁槽钢的稳定性验算σ =104.450 N/mm2 小于 次梁槽钢的抗压强度设计值 [f]=205.000 N/mm2, 满足要求 ! :主梁槽钢的最大应力计算值 70.299 N/mm2 小于 主梁槽钢的抗压强度设计值[f]=205.00 N/mm2,满足要求 ! 3主梁槽钢的稳定性验算σ = 115.40 N/mm2 小于 [f]=205.00,满足要求 ! 钢丝绳最小直径选用 21.000mm满足要求! 如果平台支承点距钢丝绳挂点垂直高度只有 3-3.8 米时,钢丝绳最小直径选用23.000mm才能满足要求!所需要的拉环最小直径 D=[16312.5 ×4/(3.142 ×50.00 ×2)]1/2=20.4mm。选用直径 D= 22 mm。10、平台为使用工具安全检查的重点项目,每次使用前必须检查一次。11、。平台螺栓连接件和绳卡的紧固情况,必须逐个检查,每周维护一次。发现钢丝绳有锈蚀损坏应及时更换,发现焊缝脱焊及时补焊。栏杆、铺板发现松动及时修整、固牢,。12、平台不得与外脚手架连接, 不得在平台上支撑和搁置其它与外架有关的杆件。13、安全篼网清洁、牢固、完整、完好。14、平台上起吊、落物应有指挥工指挥,严禁违章指挥。15、严禁向平台抛物,每班完工后应保持平台清洁、完好,如发现有损坏应组织修复好后才能使用。
