简述人工挖孔桩施工工艺

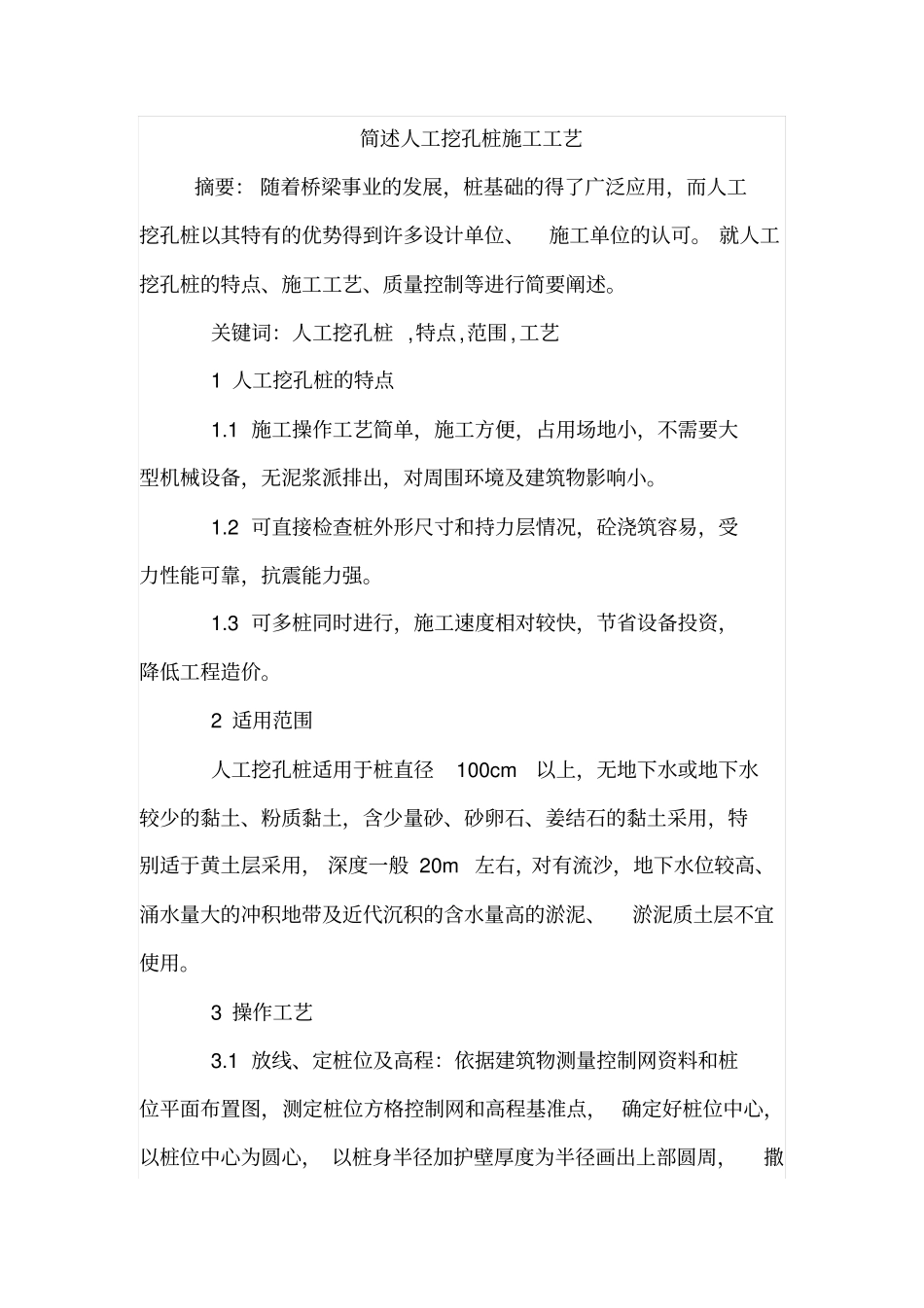

简述人工挖孔桩施工工艺_第1页
1/8

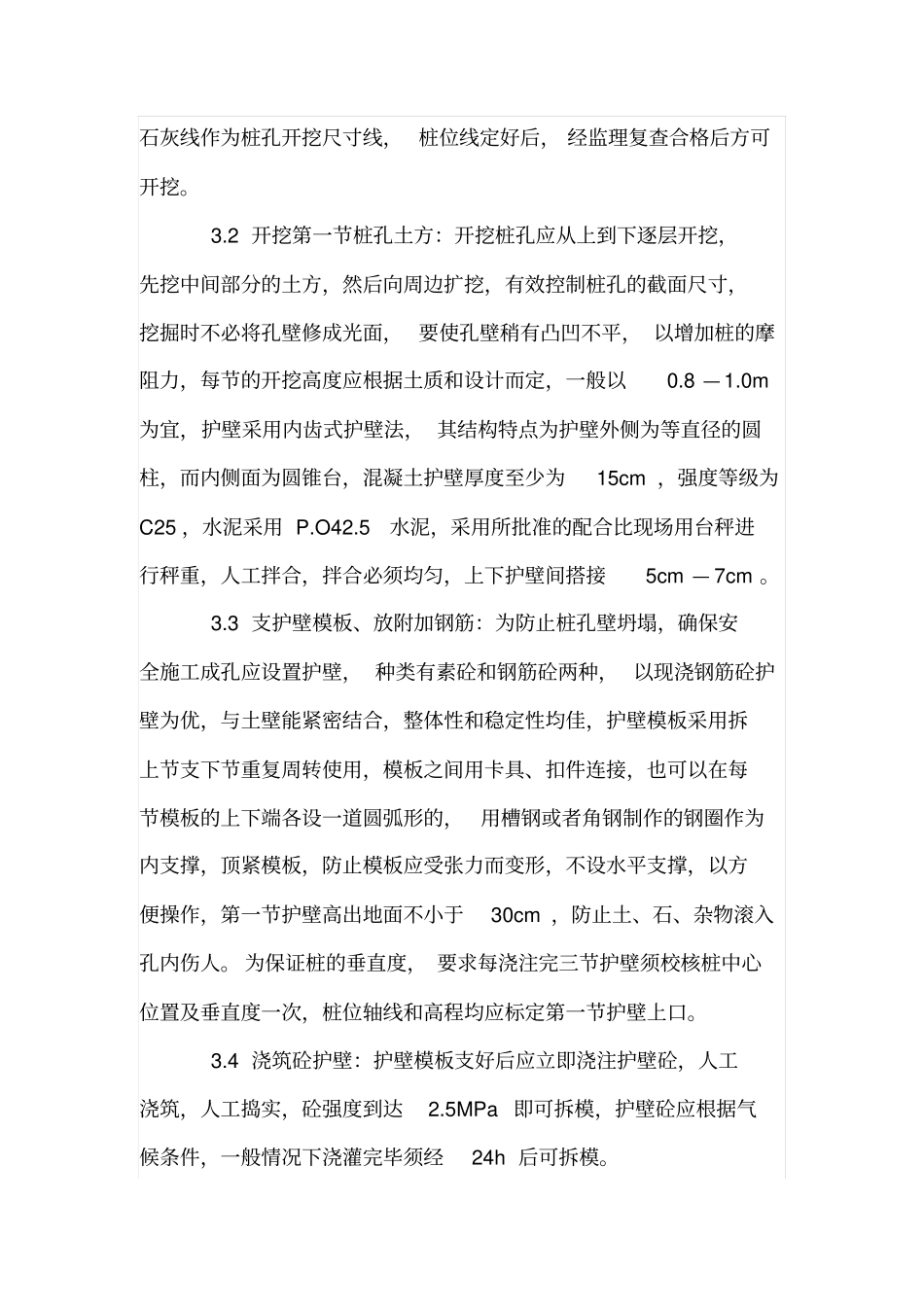

简述人工挖孔桩施工工艺_第2页
2/8

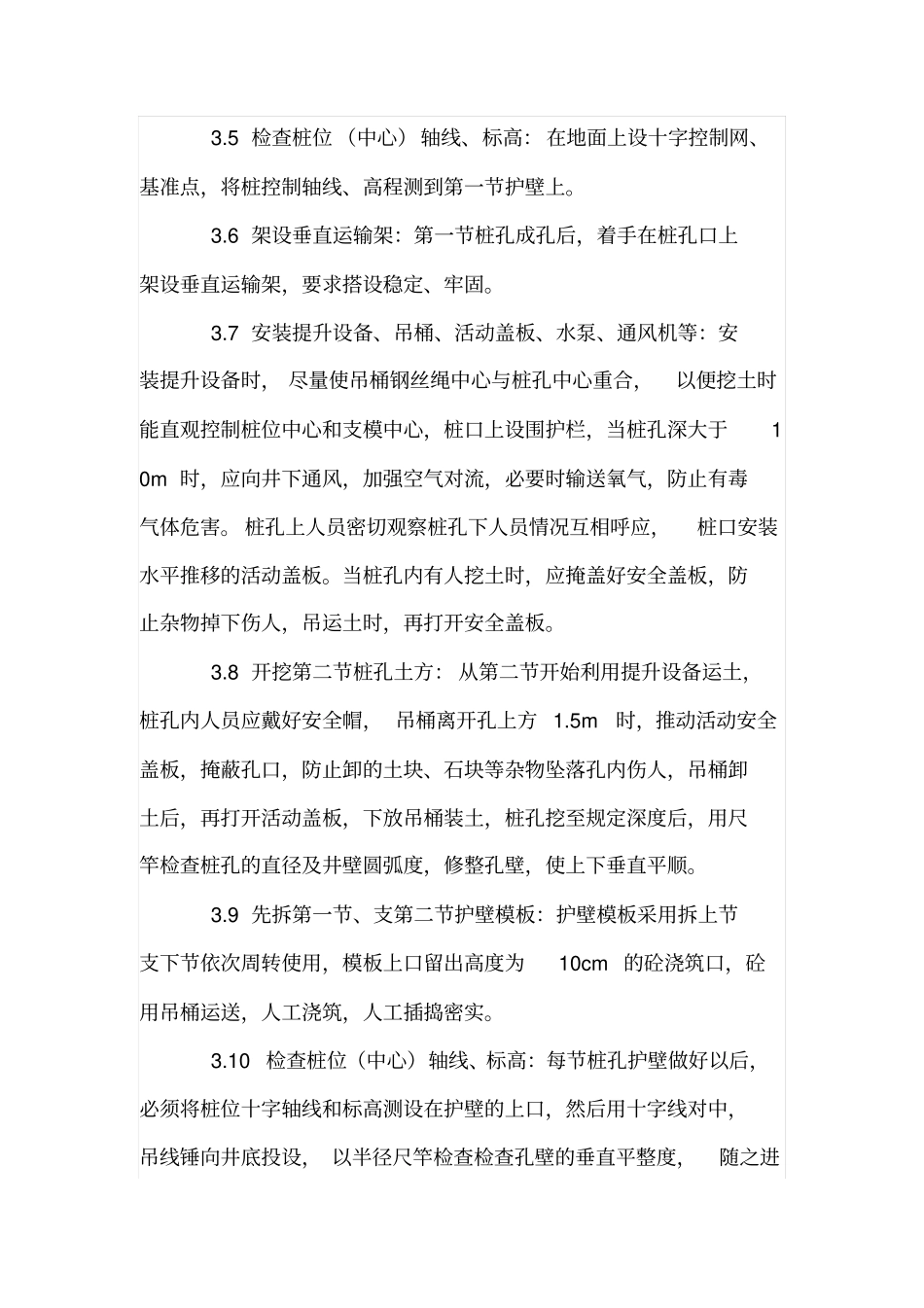

简述人工挖孔桩施工工艺_第3页
3/8
简述人工挖孔桩施工工艺摘要: 随着桥梁事业的发展,桩基础的得了广泛应用,而人工挖孔桩以其特有的优势得到许多设计单位、施工单位的认可。 就人工挖孔桩的特点、施工工艺、质量控制等进行简要阐述。关键词:人工挖孔桩 ,特点,范围, 工艺1 人工挖孔桩的特点1.1 施工操作工艺简单,施工方便,占用场地小,不需要大型机械设备,无泥浆派排出,对周围环境及建筑物影响小。1.2 可直接检查桩外形尺寸和持力层情况,砼浇筑容易,受力性能可靠,抗震能力强。1.3 可多桩同时进行,施工速度相对较快,节省设备投资,降低工程造价。2 适用范围人工挖孔桩适用于桩直径100cm以上,无地下水或地下水较少的黏土、粉质黏土,含少量砂、砂卵石、姜结石的黏土采用,特别适于黄土层采用, 深度一般 20m 左右,对有流沙,地下水位较高、涌水量大的冲积地带及近代沉积的含水量高的淤泥、淤泥质土层不宜使用。3 操作工艺3.1 放线、定桩位及高程:依据建筑物测量控制网资料和桩位平面布置图,测定桩位方格控制网和高程基准点, 确定好桩位中心,以桩位中心为圆心, 以桩身半径加护壁厚度为半径画出上部圆周,撒石灰线作为桩孔开挖尺寸线, 桩位线定好后, 经监理复查合格后方可开挖。3.2 开挖第一节桩孔土方:开挖桩孔应从上到下逐层开挖,先挖中间部分的土方,然后向周边扩挖,有效控制桩孔的截面尺寸,挖掘时不必将孔壁修成光面, 要使孔壁稍有凸凹不平, 以增加桩的摩阻力,每节的开挖高度应根据土质和设计而定,一般以0.8 — 1.0m为宜,护壁采用内齿式护壁法, 其结构特点为护壁外侧为等直径的圆柱,而内侧面为圆锥台,混凝土护壁厚度至少为15cm ,强度等级为C25 ,水泥采用 P.O42.5水泥,采用所批准的配合比现场用台秤进行秤重,人工拌合,拌合必须均匀,上下护壁间搭接5cm — 7cm 。3.3 支护壁模板、放附加钢筋:为防止桩孔壁坍塌,确保安全施工成孔应设置护壁, 种类有素砼和钢筋砼两种, 以现浇钢筋砼护壁为优,与土壁能紧密结合,整体性和稳定性均佳,护壁模板采用拆上节支下节重复周转使用,模板之间用卡具、扣件连接,也可以在每节模板的上下端各设一道圆弧形的,用槽钢或者角钢制作的钢圈作为内支撑,顶紧模板,防止模板应受张力而变形,不设水平支撑,以方便操作,第一节护壁高出地面不小于30cm ,防止土、石、杂物滚入孔内伤人。 为保证桩的垂直度, 要求每浇注完三节护壁须校核桩中心位置及垂直度一次,桩位轴线和高...
