管系放样的基本原则讲解

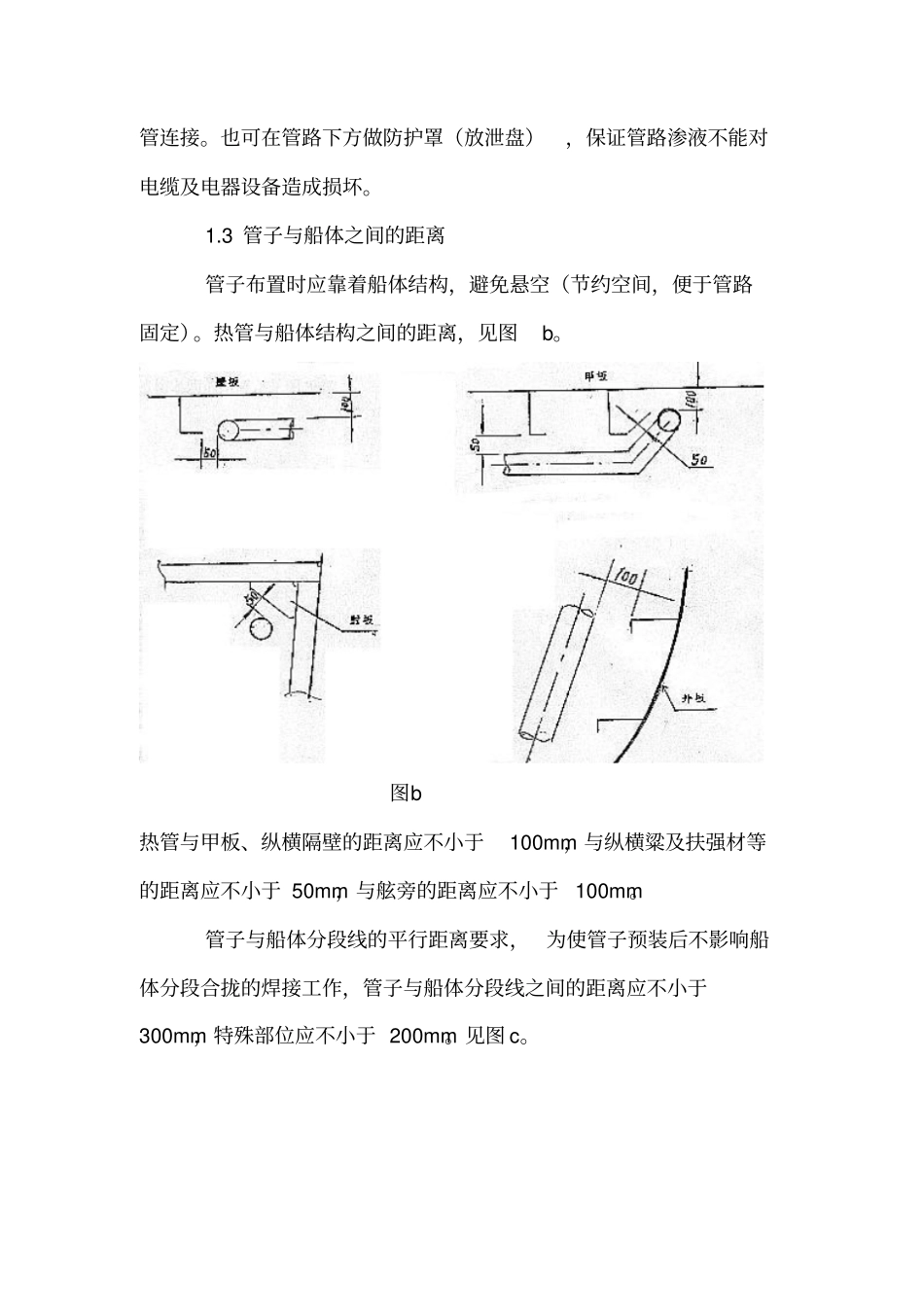

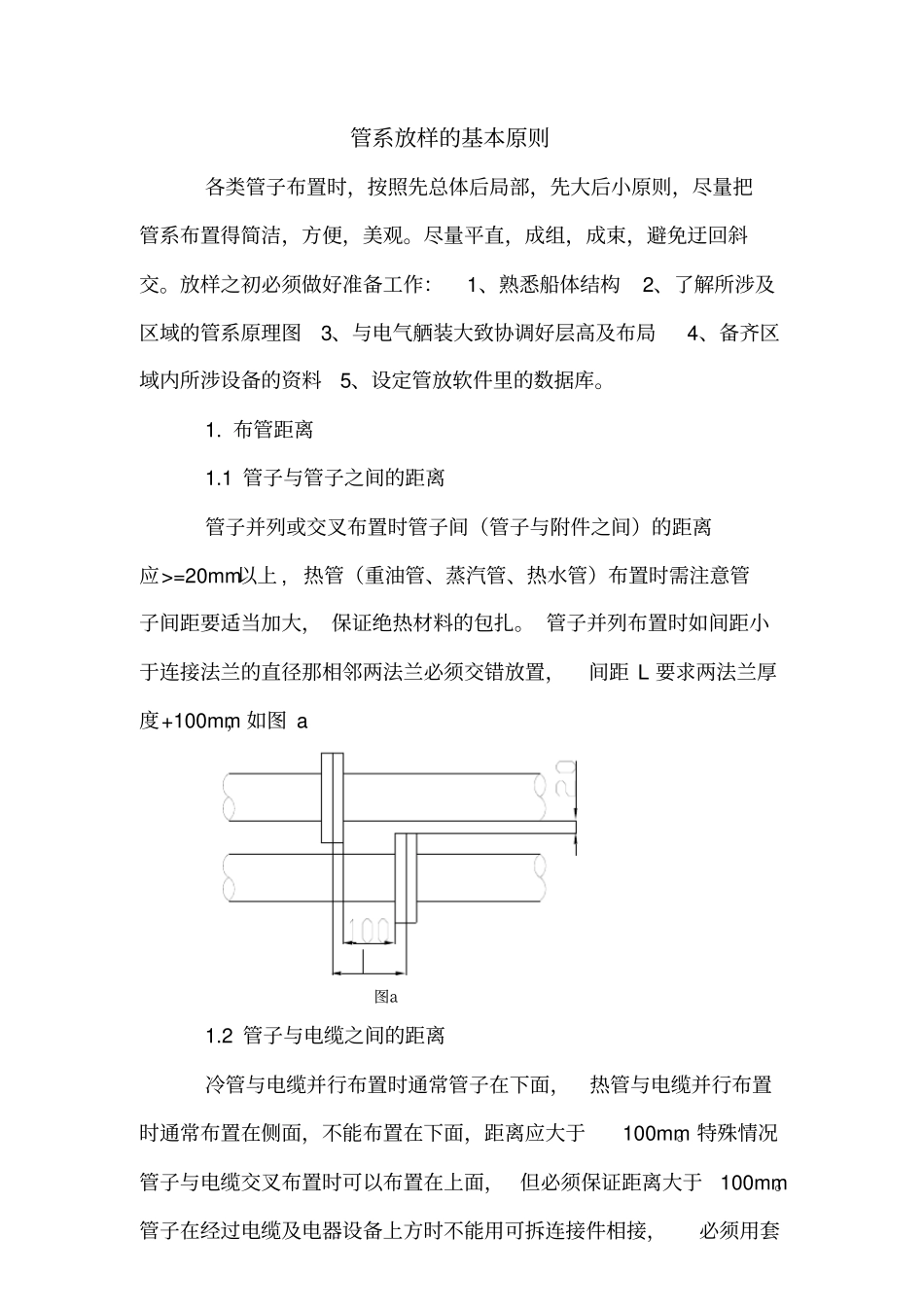

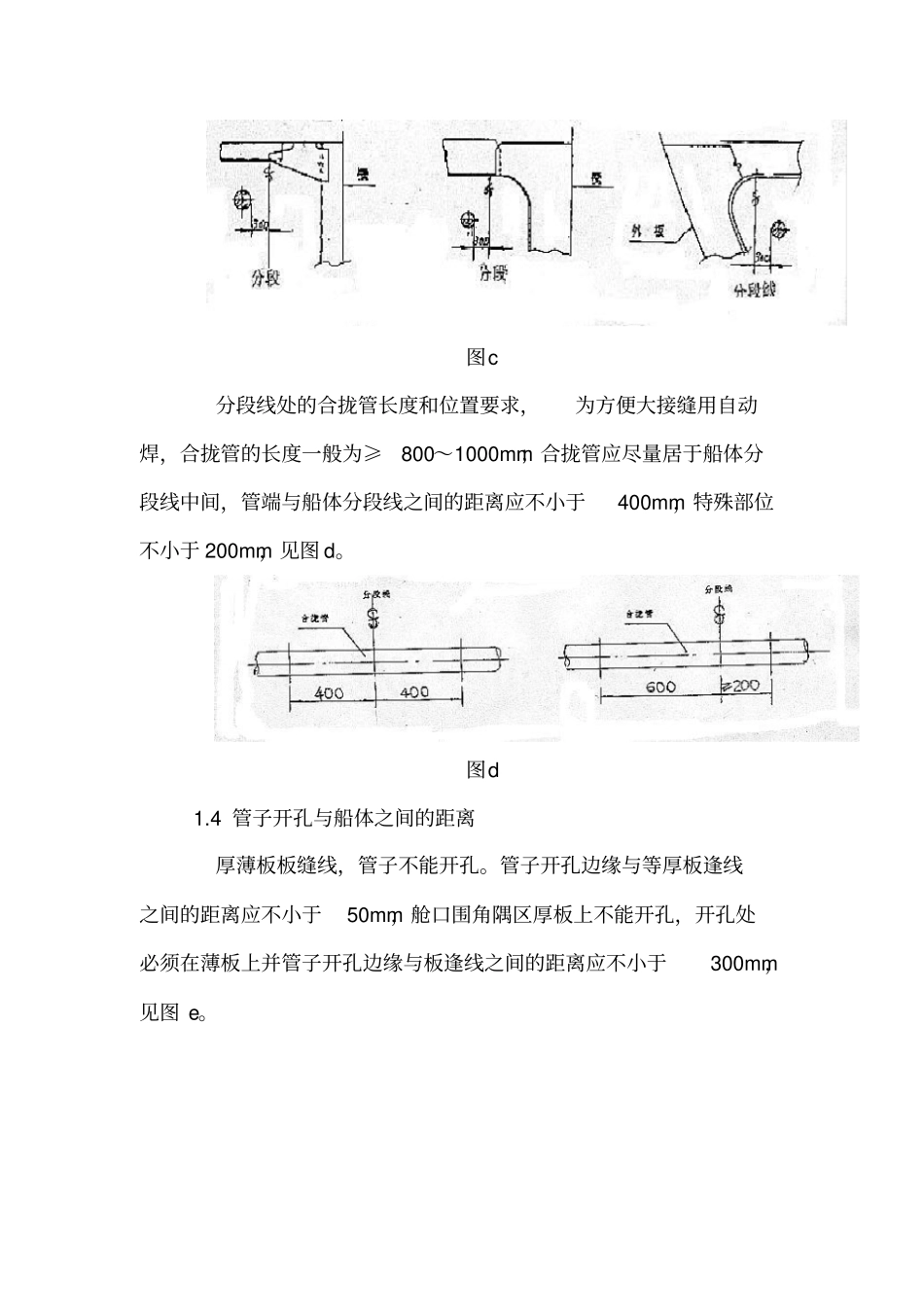

管系放样的基本原则各类管子布置时，按照先总体后局部，先大后小原则，尽量把管系布置得简洁，方便，美观。尽量平直，成组，成束，避免迂回斜交。放样之初必须做好准备工作：1、熟悉船体结构2、了解所涉及区域的管系原理图3、与电气舾装大致协调好层高及布局4、备齐区域内所涉设备的资料5、设定管放软件里的数据库。1. 布管距离1.1 管子与管子之间的距离管子并列或交叉布置时管子间（管子与附件之间）的距离应>=20mm以上 , 热管（重油管、蒸汽管、热水管）布置时需注意管子间距要适当加大， 保证绝热材料的包扎。 管子并列布置时如间距小于连接法兰的直径那相邻两法兰必须交错放置，间距 L 要求两法兰厚度+100mm，如图 a 图a1.2 管子与电缆之间的距离冷管与电缆并行布置时通常管子在下面，热管与电缆并行布置时通常布置在侧面，不能布置在下面，距离应大于100mm。特殊情况管子与电缆交叉布置时可以布置在上面， 但必须保证距离大于100mm。管子在经过电缆及电器设备上方时不能用可拆连接件相接，必须用套管连接。也可在管路下方做防护罩（放泄盘），保证管路渗液不能对电缆及电器设备造成损坏。1.3 管子与船体之间的距离管子布置时应靠着船体结构，避免悬空（节约空间，便于管路固定）。热管与船体结构之间的距离，见图b。图b 热管与甲板、纵横隔壁的距离应不小于100mm，与纵横粱及扶强材等的距离应不小于 50mm，与舷旁的距离应不小于100mm。管子与船体分段线的平行距离要求，为使管子预装后不影响船体分段合拢的焊接工作，管子与船体分段线之间的距离应不小于300mm，特殊部位应不小于 200mm。见图 c。图c 分段线处的合拢管长度和位置要求，为方便大接缝用自动焊，合拢管的长度一般为≥800～1000mm；合拢管应尽量居于船体分段线中间，管端与船体分段线之间的距离应不小于400mm，特殊部位不小于 200mm，见图 d。图d 1.4 管子开孔与船体之间的距离厚薄板板缝线，管子不能开孔。管子开孔边缘与等厚板逢线之间的距离应不小于50mm，舱口围角隅区厚板上不能开孔，开孔处必须在薄板上并管子开孔边缘与板逢线之间的距离应不小于300mm，见图 e。图 e 管子梁上开孔的要求，如图f:所示开孔无需加强，超过范围开孔需加强。大梁开孔≤60% 且 ≤25% 且≥40%甲板扶强大梁腹板甲板图 管子开孔大梁腹板甲板肘板1.5 管子与人孔之间的距离双层底（内底）下面纵横实肋板以及船体液舱、箱柜内的人孔通常不布置管子， 一定要通过时， 必须...
