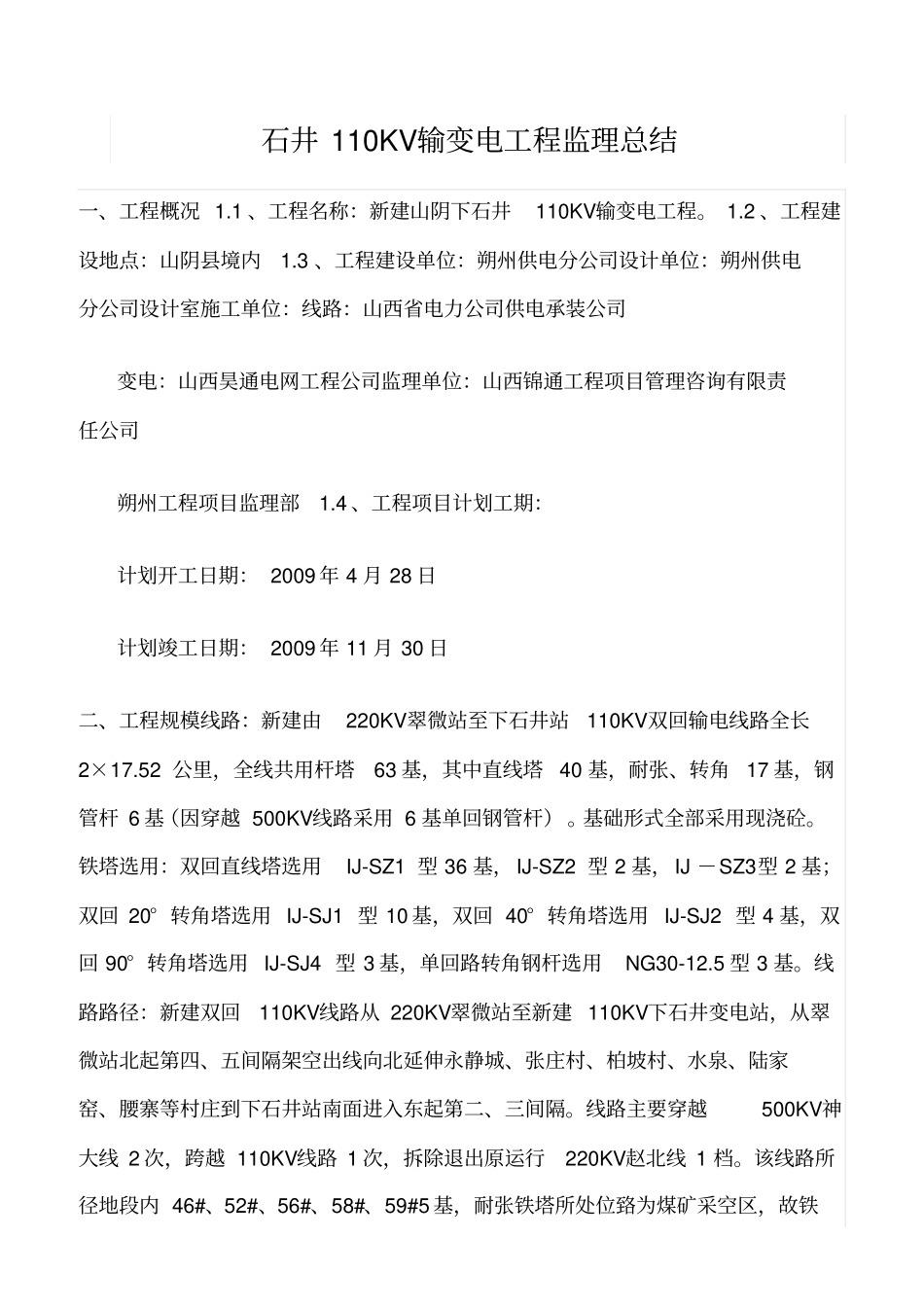

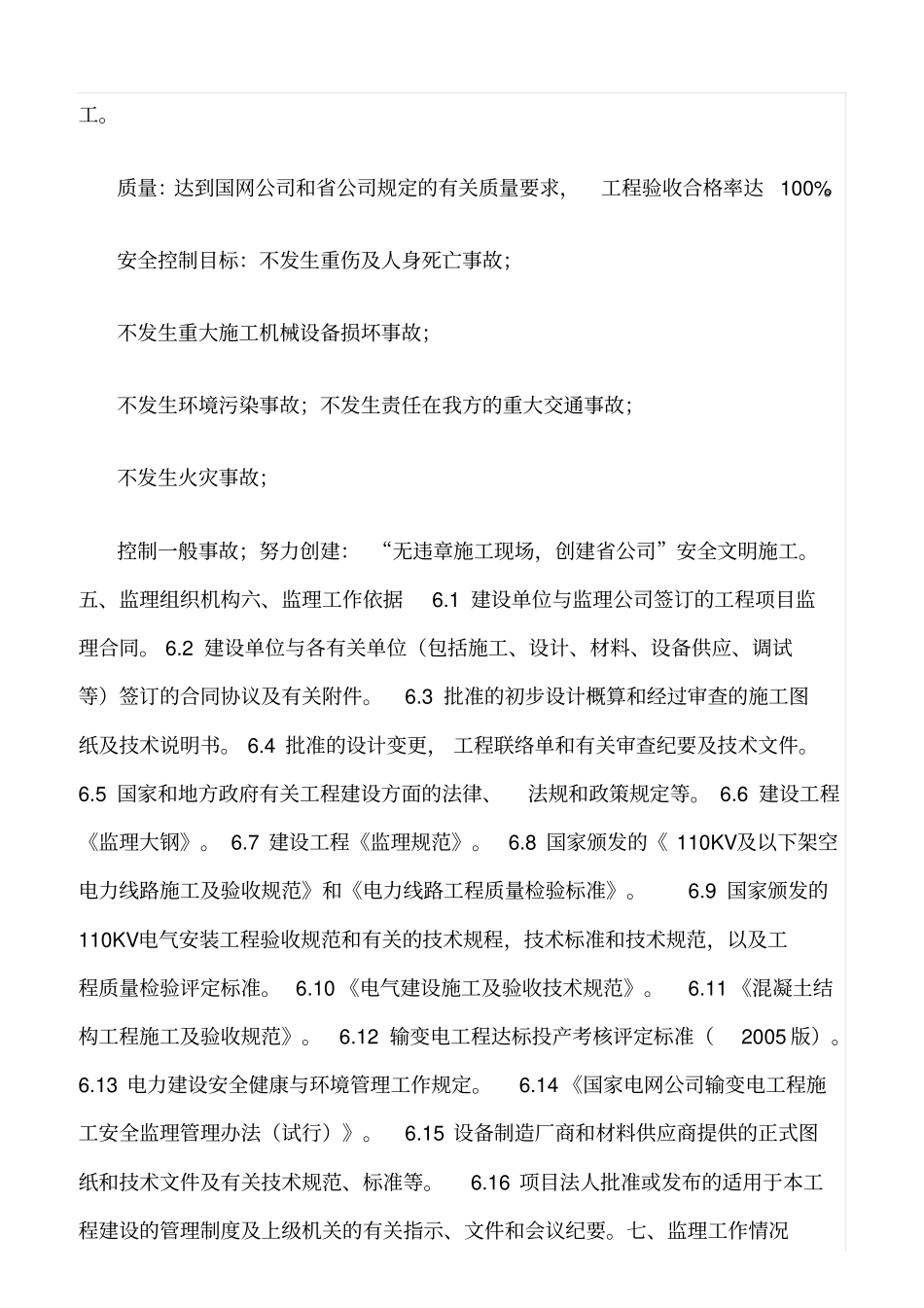

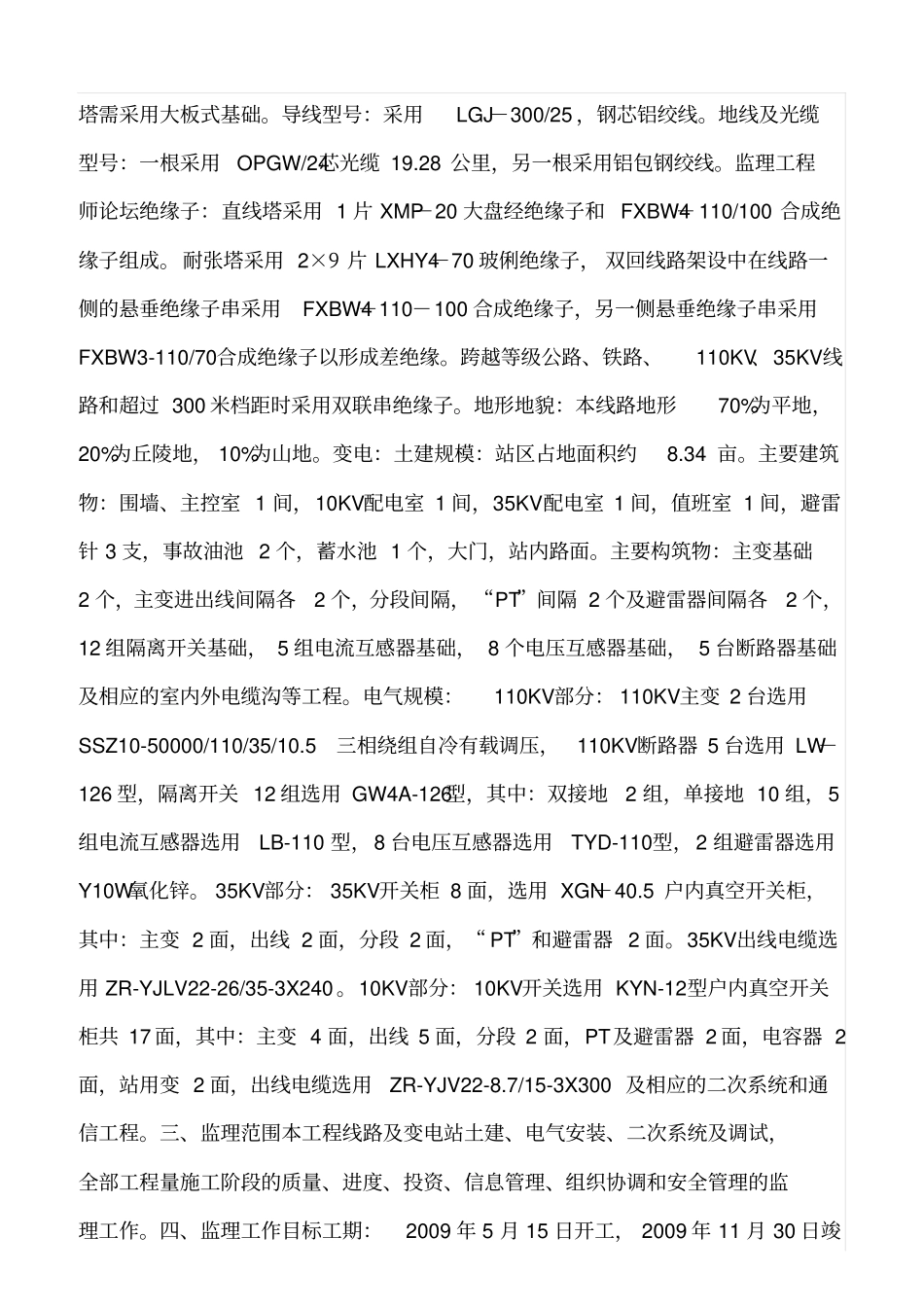

石井 110KV输变电工程监理总结一、工程概况 1.1 、工程名称：新建山阴下石井110KV输变电工程。 1.2 、工程建设地点：山阴县境内1.3 、工程建设单位：朔州供电分公司设计单位：朔州供电分公司设计室施工单位：线路：山西省电力公司供电承装公司变电：山西昊通电网工程公司监理单位：山西锦通工程项目管理咨询有限责任公司朔州工程项目监理部1.4 、工程项目计划工期：计划开工日期： 2009 年 4 月 28 日计划竣工日期： 2009 年 11 月 30 日二、工程规模线路：新建由220KV翠微站至下石井站110KV双回输电线路全长2×17.52 公里，全线共用杆塔63 基，其中直线塔40 基，耐张、转角17 基，钢管杆 6 基（因穿越 500KV线路采用 6 基单回钢管杆） 。基础形式全部采用现浇砼。铁塔选用：双回直线塔选用IJ-SZ1 型 36 基，IJ-SZ2 型 2 基，IJ －SZ3型 2 基；双回 20° 转角塔选用 IJ-SJ1 型 10 基，双回 40° 转角塔选用 IJ-SJ2 型 4 基，双回 90° 转角塔选用 IJ-SJ4 型 3 基，单回路转角钢杆选用NG30-12.5 型 3 基。线路路径：新建双回110KV线路从 220KV翠微站至新建 110KV下石井变电站，从翠微站北起第四、五间隔架空出线向北延伸永静城、张庄村、柏坡村、水泉、陆家窑、腰寨等村庄到下石井站南面进入东起第二、三间隔。线路主要穿越500KV神大线 2 次，跨越 110KV线路 1 次，拆除退出原运行220KV赵北线 1 档。该线路所径地段内 46#、52#、56#、58#、59#5 基，耐张铁塔所处位臵为煤矿采空区，故铁塔需采用大板式基础。导线型号：采用LGJ－300/25 ，钢芯铝绞线。地线及光缆型号：一根采用OPGW/24芯光缆 19.28 公里，另一根采用铝包钢绞线。监理工程师论坛绝缘子：直线塔采用 1 片 XMP－20 大盘经绝缘子和 FXBW4－110/100 合成绝缘子组成。耐张塔采用 2×9 片 LXHY4－70 玻俐绝缘子， 双回线路架设中在线路一侧的悬垂绝缘子串采用FXBW4－110－100 合成绝缘子，另一侧悬垂绝缘子串采用FXBW3-110/70合成绝缘子以形成差绝缘。跨越等级公路、铁路、110KV、35KV线路和超过 300 米档距时采用双联串绝缘子。地形地貌：本线路地形70%为平地，20%为丘陵地， 10%为山地。变电：土建规模：站区占地面积约8.34 亩。主要建筑物：围墙、主控室 1 间，10KV配电室 1 间，35KV配电室 1 间，值班室 1 间，避雷针 3 支，事故油池 2 个，蓄水池 1 个，大门，站内路面。主要...
