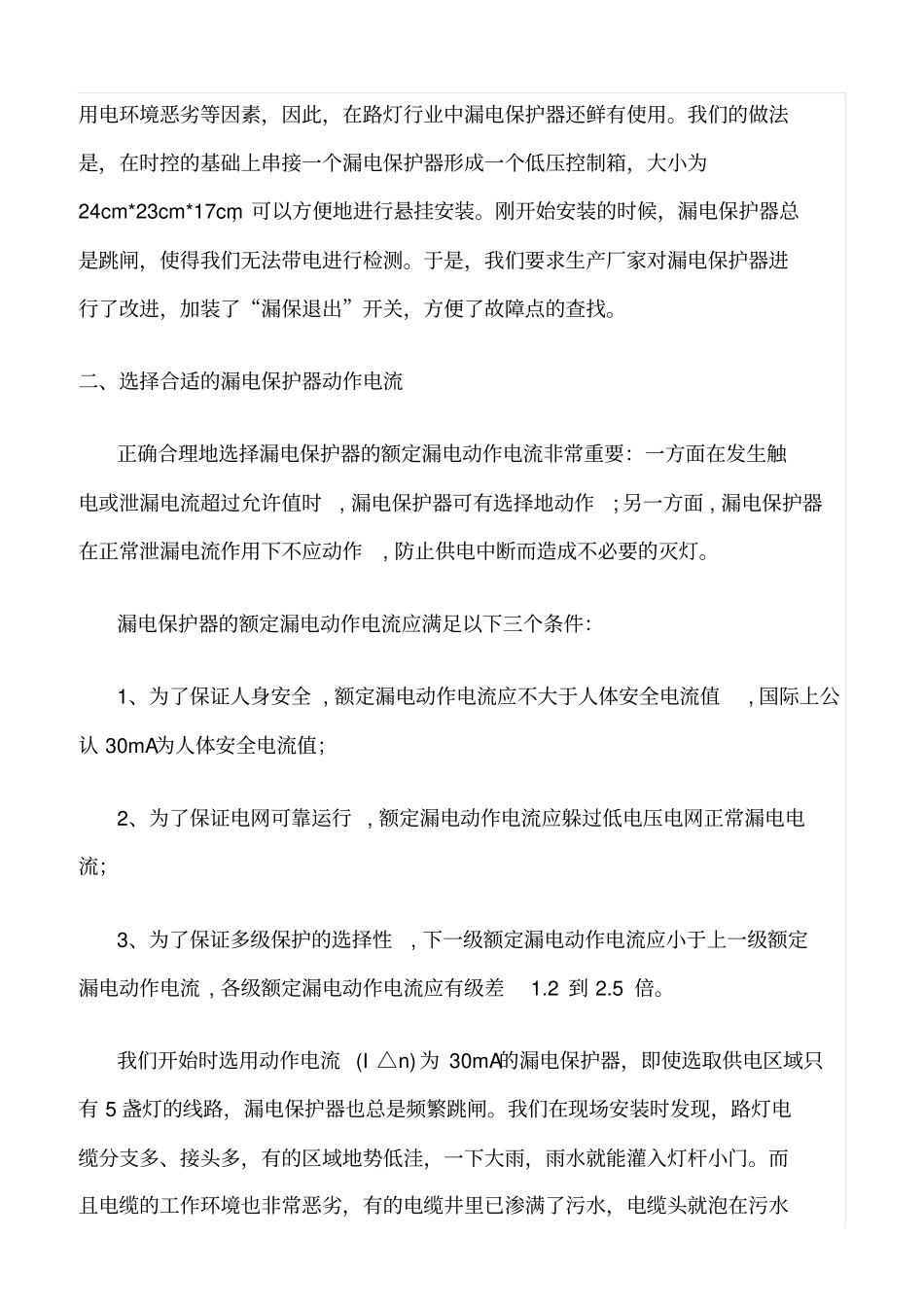

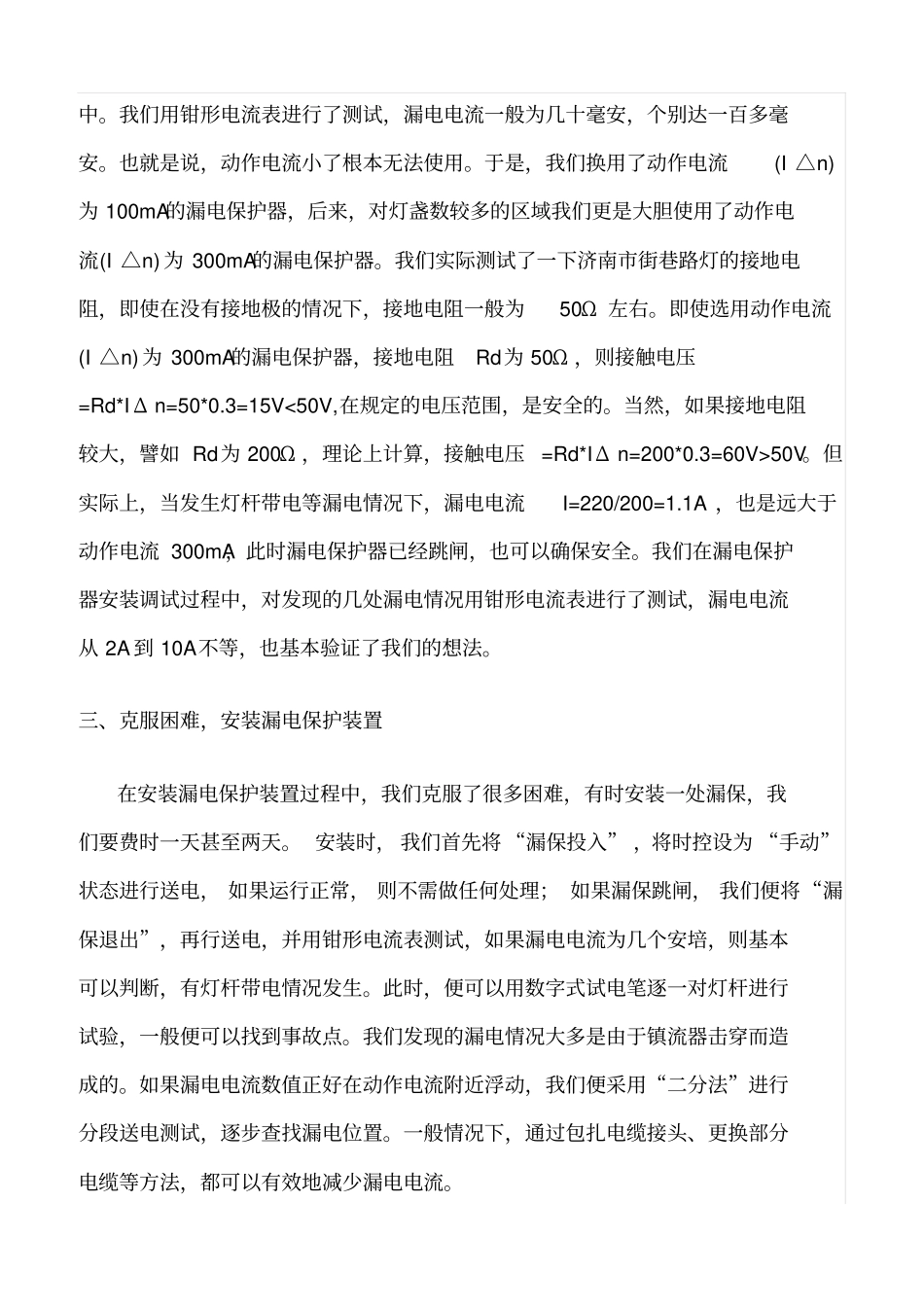

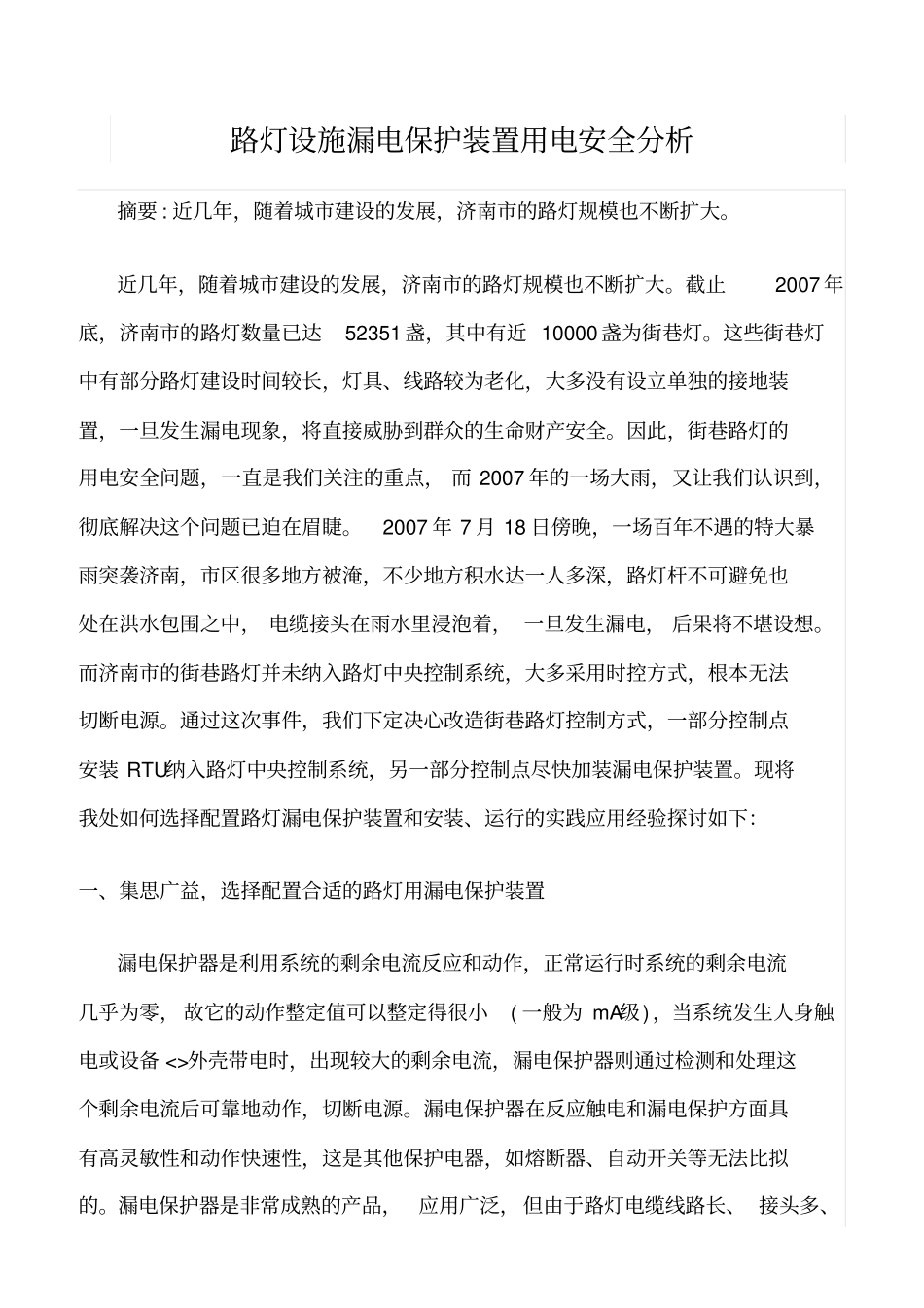

路灯设施漏电保护装置用电安全分析摘要 : 近几年，随着城市建设的发展，济南市的路灯规模也不断扩大。近几年，随着城市建设的发展，济南市的路灯规模也不断扩大。截止2007 年底，济南市的路灯数量已达52351 盏，其中有近 10000 盏为街巷灯。这些街巷灯中有部分路灯建设时间较长，灯具、线路较为老化，大多没有设立单独的接地装置，一旦发生漏电现象，将直接威胁到群众的生命财产安全。因此，街巷路灯的用电安全问题，一直是我们关注的重点， 而 2007 年的一场大雨，又让我们认识到，彻底解决这个问题已迫在眉睫。2007 年 7 月 18 日傍晚，一场百年不遇的特大暴雨突袭济南，市区很多地方被淹，不少地方积水达一人多深，路灯杆不可避免也处在洪水包围之中， 电缆接头在雨水里浸泡着， 一旦发生漏电， 后果将不堪设想。而济南市的街巷路灯并未纳入路灯中央控制系统，大多采用时控方式，根本无法切断电源。通过这次事件，我们下定决心改造街巷路灯控制方式，一部分控制点安装 RTU纳入路灯中央控制系统，另一部分控制点尽快加装漏电保护装置。现将我处如何选择配置路灯漏电保护装置和安装、运行的实践应用经验探讨如下：一、集思广益，选择配置合适的路灯用漏电保护装置漏电保护器是利用系统的剩余电流反应和动作，正常运行时系统的剩余电流几乎为零， 故它的动作整定值可以整定得很小( 一般为 mA级)，当系统发生人身触电或设备 <>外壳带电时，出现较大的剩余电流，漏电保护器则通过检测和处理这个剩余电流后可靠地动作，切断电源。漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性，这是其他保护电器，如熔断器、自动开关等无法比拟的。漏电保护器是非常成熟的产品，应用广泛，但由于路灯电缆线路长、 接头多、用电环境恶劣等因素，因此，在路灯行业中漏电保护器还鲜有使用。我们的做法是，在时控的基础上串接一个漏电保护器形成一个低压控制箱，大小为24cm*23cm*17cm，可以方便地进行悬挂安装。刚开始安装的时候，漏电保护器总是跳闸，使得我们无法带电进行检测。于是，我们要求生产厂家对漏电保护器进行了改进，加装了“漏保退出”开关，方便了故障点的查找。二、选择合适的漏电保护器动作电流正确合理地选择漏电保护器的额定漏电动作电流非常重要：一方面在发生触电或泄漏电流超过允许值时, 漏电保护器可有选择地动作; 另一方面 , 漏电保护器在正常泄漏电流作用下不应动作, 防止供电中断而造成不必要的灭灯...
