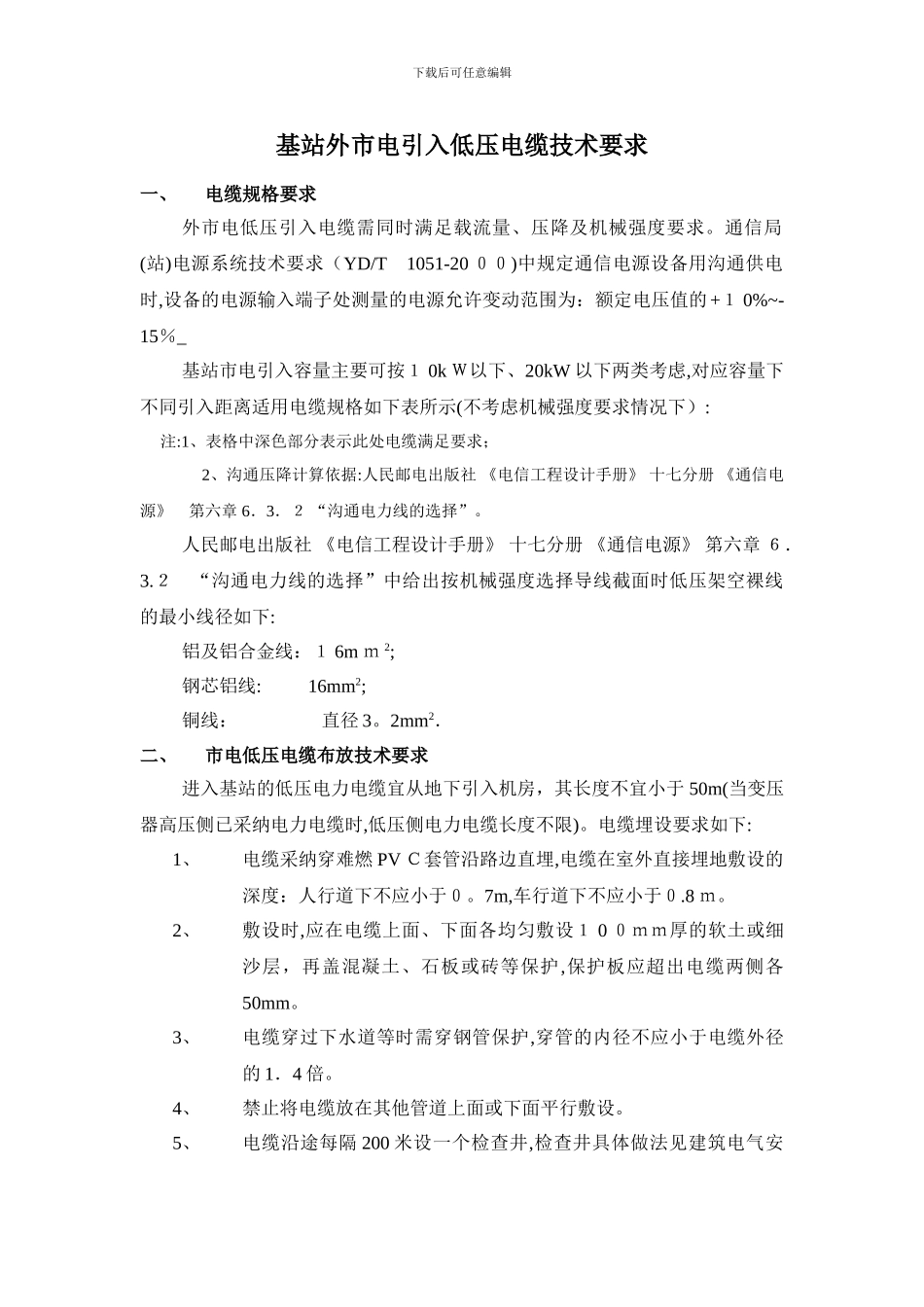

下载后可任意编辑基站外市电引入低压电缆技术要求一、电缆规格要求外市电低压引入电缆需同时满足载流量、压降及机械强度要求。通信局(站)电源系统技术要求（YD/T 1051-20 ００)中规定通信电源设备用沟通供电时,设备的电源输入端子处测量的电源允许变动范围为：额定电压值的+１ 0%~-15％_基站市电引入容量主要可按１ 0k Ｗ以下、20kW 以下两类考虑,对应容量下不同引入距离适用电缆规格如下表所示(不考虑机械强度要求情况下）: 注:1、表格中深色部分表示此处电缆满足要求； 2、沟通压降计算依据:人民邮电出版社 《电信工程设计手册》 十七分册 《通信电源》 第六章 6．3．２ “沟通电力线的选择”。人民邮电出版社 《电信工程设计手册》 十七分册 《通信电源》 第六章 ６．3.２ “沟通电力线的选择”中给出按机械强度选择导线截面时低压架空裸线的最小线径如下:铝及铝合金线：１ 6m ｍ 2;钢芯铝线: 16mm2;铜线： 直径 3。2mm2．二、市电低压电缆布放技术要求进入基站的低压电力电缆宜从地下引入机房，其长度不宜小于 50m(当变压器高压侧已采纳电力电缆时,低压侧电力电缆长度不限)。电缆埋设要求如下:1、电缆采纳穿难燃 PV Ｃ套管沿路边直埋,电缆在室外直接埋地敷设的深度：人行道下不应小于０。7m,车行道下不应小于０.8 ｍ。2、敷设时,应在电缆上面、下面各均匀敷设１ 0 ０ｍｍ厚的软土或细沙层，再盖混凝土、石板或砖等保护,保护板应超出电缆两侧各50mm。3、电缆穿过下水道等时需穿钢管保护,穿管的内径不应小于电缆外径的 1．4 倍。4、禁止将电缆放在其他管道上面或下面平行敷设。5、电缆沿途每隔 200 米设一个检查井,检查井具体做法见建筑电气安下载后可任意编辑装工程图集 J Ｄ 5—1 ３ 1～133 12#电缆人孔井.电缆敷设示意图如下:
