线切割加工条件设定

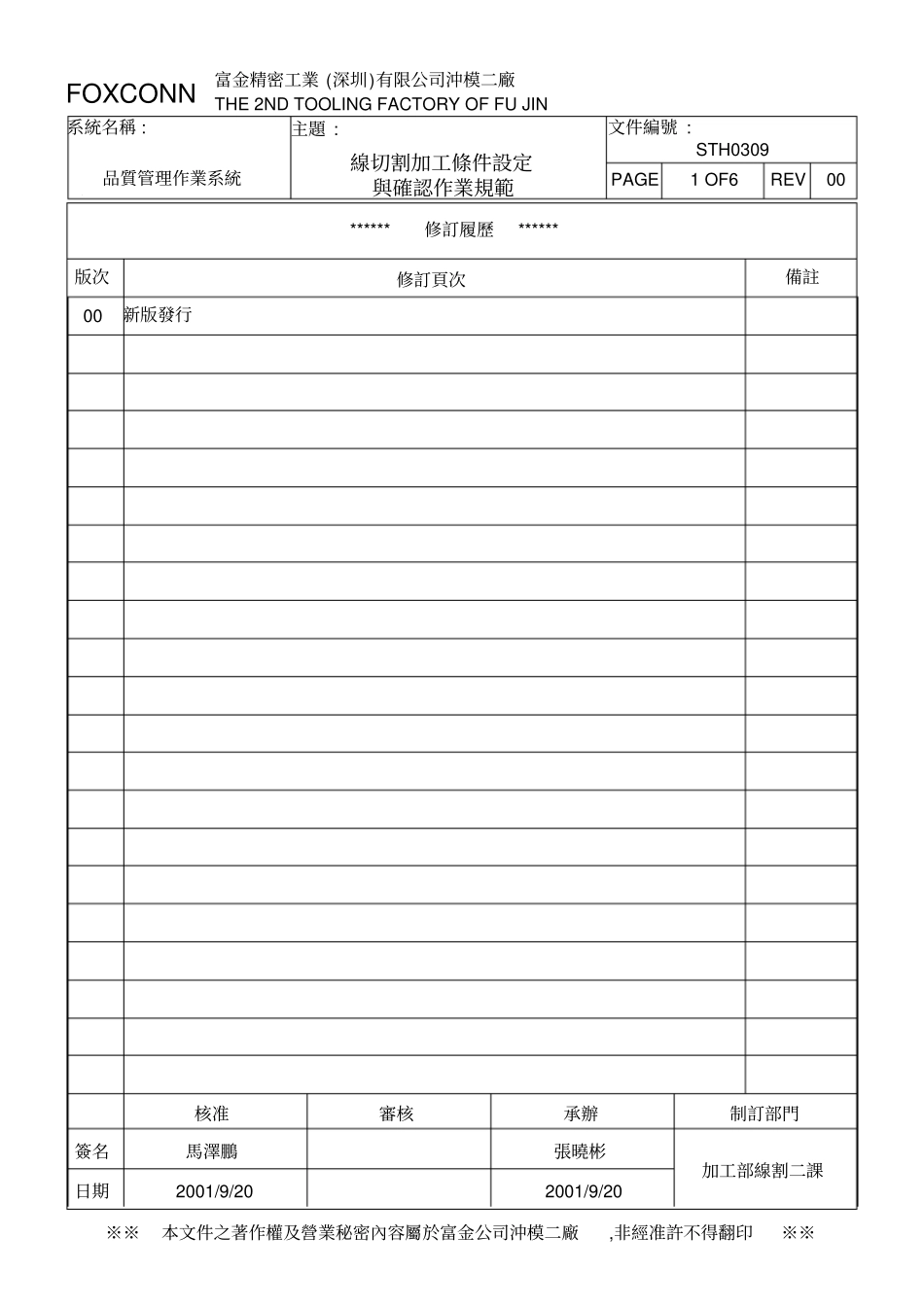

线切割加工条件设定_第1页
1/11

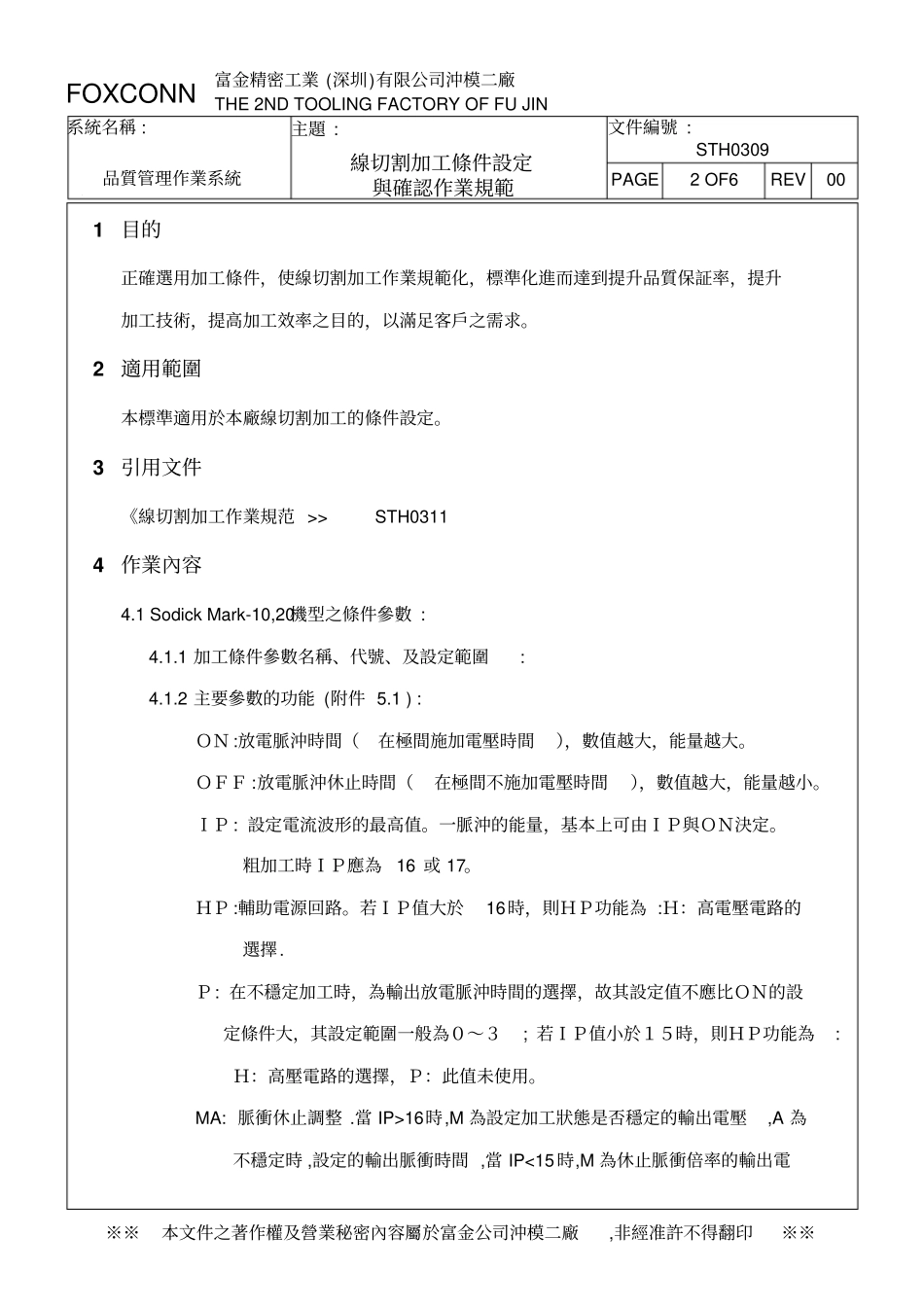

线切割加工条件设定_第2页
2/11

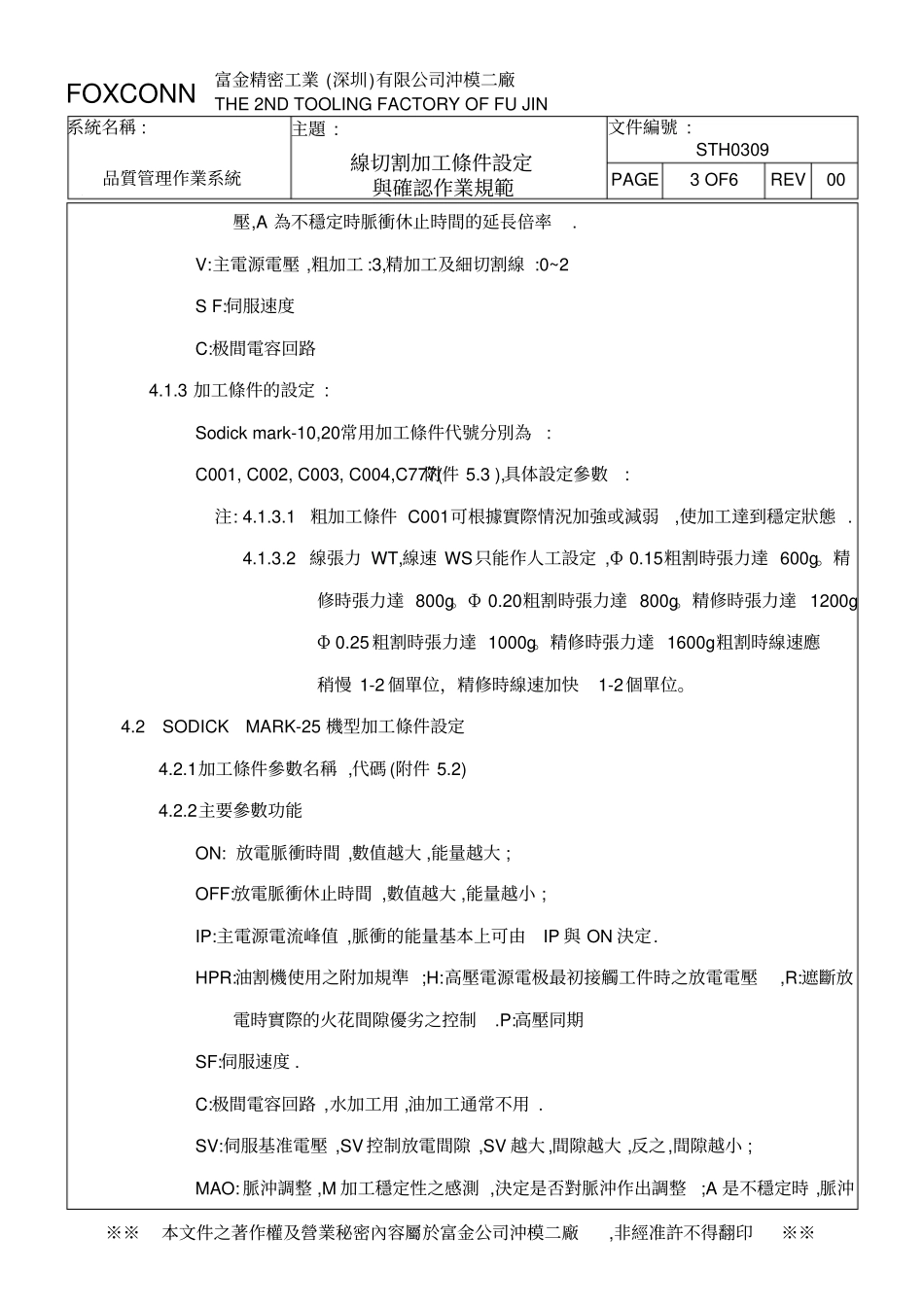

线切割加工条件设定_第3页
3/11
FOXCONN 富金精密工業 (深圳)有限公司沖模二廠THE 2ND TOOLING FACTORY OF FU JIN系統名稱 : 品質管理作業系統主題 : 線切割加工條件設定與確認作業規範文件編號 : STH0309 PAGE 1 OF6 REV 00 1 ※※本文件之著作權及營業秘密內容屬於富金公司沖模二廠,非經准許不得翻印※※****** 修訂履歷****** 版次修訂頁次備註00 新版發行核准審核承辦制訂部門簽名馬澤鵬張曉彬加工部線割二課日期2001/9/20 2001/9/20 FOXCONN 富金精密工業 (深圳)有限公司沖模二廠THE 2ND TOOLING FACTORY OF FU JIN系統名稱 : 品質管理作業系統主題 : 線切割加工條件設定與確認作業規範文件編號 : STH0309 PAGE 2 OF6 REV 00 1 ※※本文件之著作權及營業秘密內容屬於富金公司沖模二廠,非經准許不得翻印※※1目的正確選用加工條件,使線切割加工作業規範化,標準化進而達到提升品質保証率,提升加工技術,提高加工效率之目的,以滿足客戶之需求。2適用範圍本標準適用於本廠線切割加工的條件設定。3引用文件《線切割加工作業規范 >> STH03114作業內容4.1 Sodick Mark-10,20機型之條件參數 : 4.1.1 加工條件參數名稱、代號、及設定範圍: 4.1.2 主要參數的功能 (附件 5.1 ) : ON :放電脈沖時間(在極間施加電壓時間),數值越大,能量越大。OFF :放電脈沖休止時間(在極間不施加電壓時間),數值越大,能量越小。IP : 設定電流波形的最高值。一脈沖的能量,基本上可由IP與ON決定。粗加工時IP應為16 或 17。HP :輔助電源回路。若IP值大於16時,則HP功能為 :H:高電壓電路的選擇. P: 在不穩定加工時,為輸出放電脈沖時間的選擇,故其設定值不應比ON的設定條件大,其設定範圍一般為0~3; 若IP值小於15時,則HP功能為: H:高壓電路的選擇,P:此值未使用。MA: 脈衝休止調整 .當 IP>16時,M 為設定加工狀態是否穩定的輸出電壓,A 為不穩定時 ,設定的輸出脈衝時間 ,當 IP<15時,M 為休止脈衝倍率的輸出電FOXCONN 富金精密工業 (深圳)有限公司沖模二廠THE 2ND TOOLING FACTORY OF FU JIN系統名稱 : 品質管理作業系統主題 : 線切割加工條件設定與確認作業規範文件編號 : STH0309 PAGE 3 OF6 REV 00 1 ※※本文件之著作權及營業秘密內容屬於富金公司沖模二廠,非經准許不得翻印※※壓,A 為不穩定時脈衝休止時間的延長倍率. V:主電源電壓 ,粗加...
