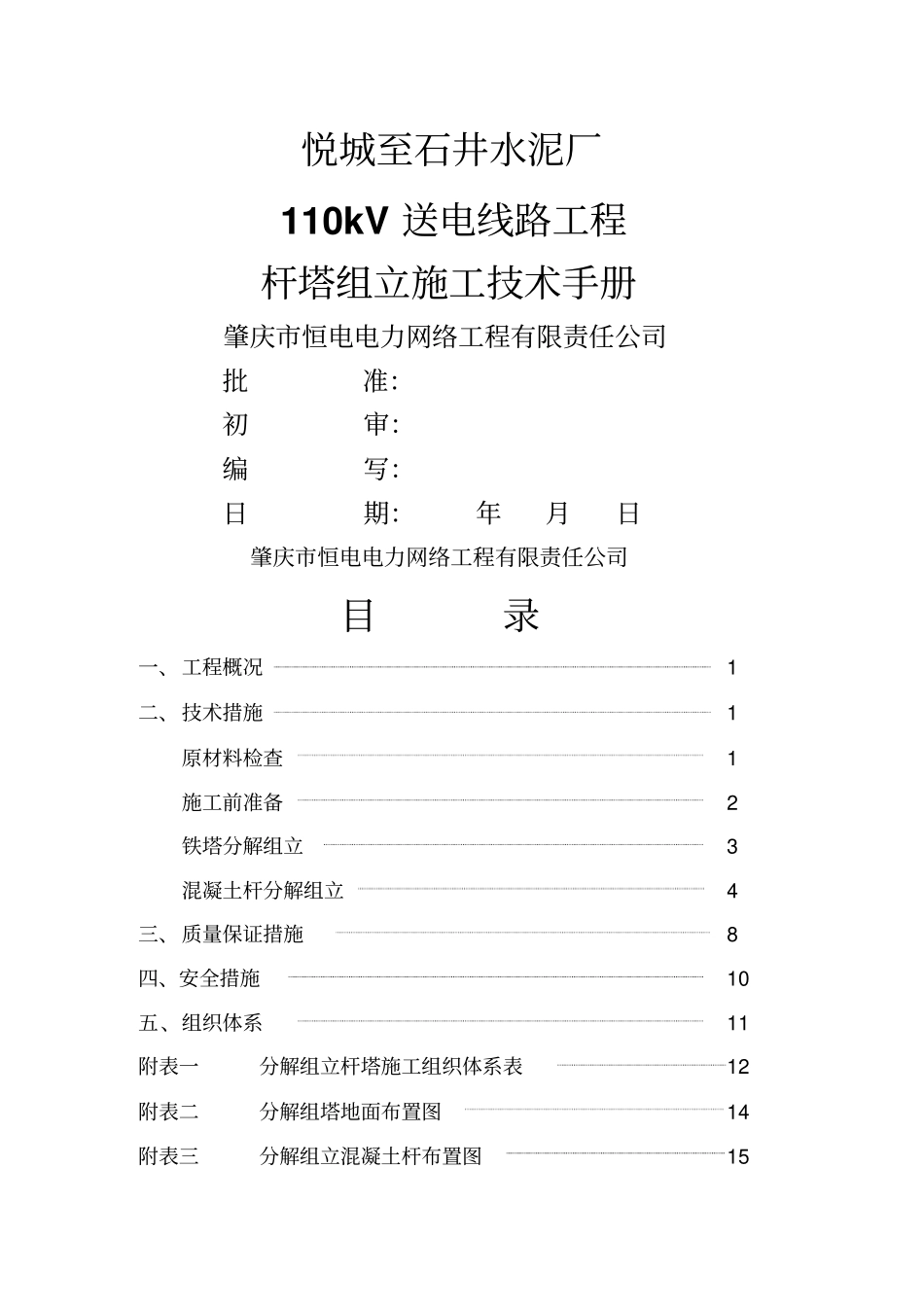

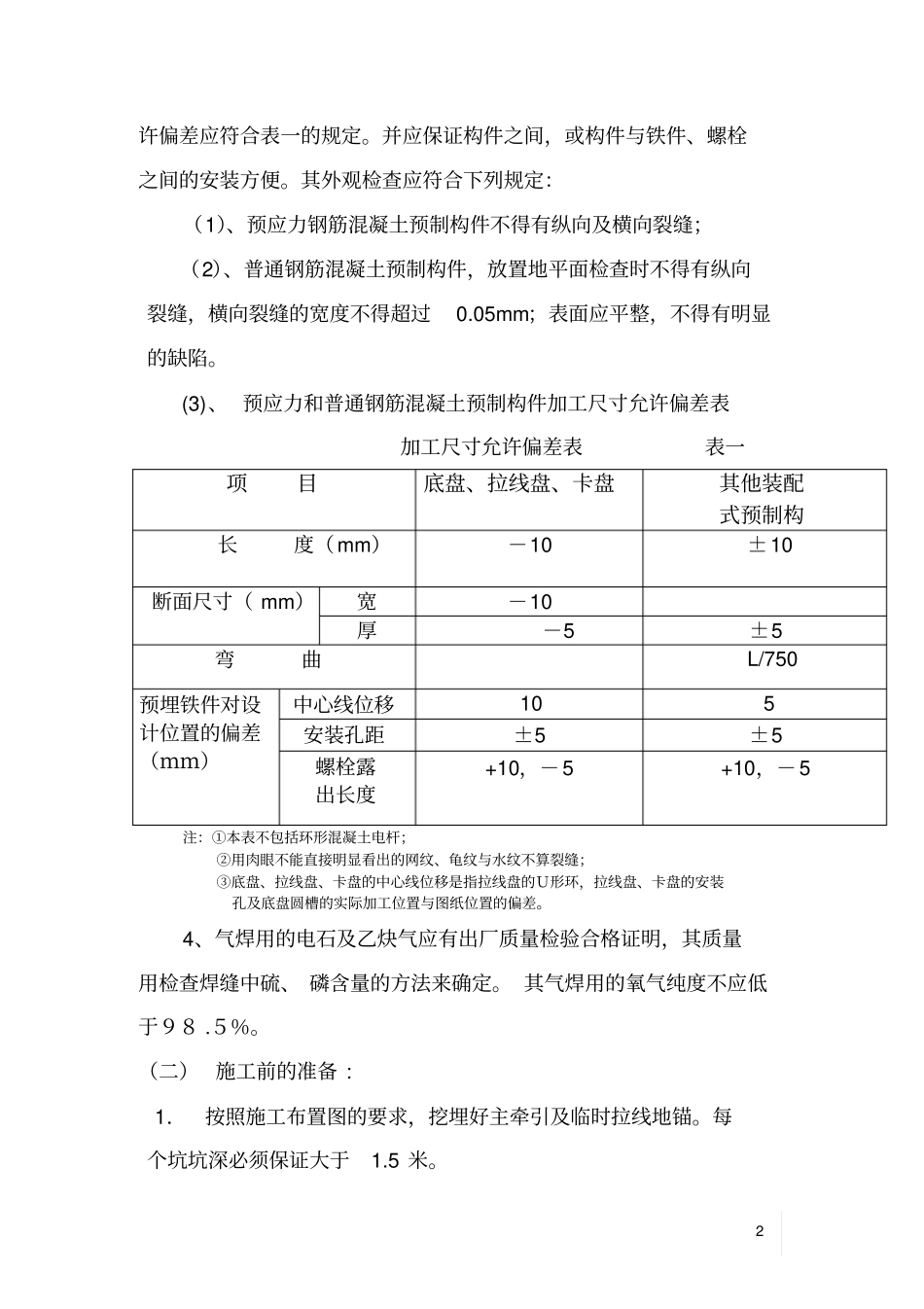

悦城至石井水泥厂110kV 送电线路工程杆塔组立施工技术手册肇庆市恒电电力网络工程有限责任公司批准：初审：编写：日期：年月日肇庆市恒电电力网络工程有限责任公司目录一、工程概况1 二、技术措施1 原材料检查1 施工前准备2 铁塔分解组立3 混凝土杆分解组立4 三、质量保证措施8 四、安全措施10 五、组织体系11 附表一分解组立杆塔施工组织体系表12 附表二分解组塔地面布置图14 附表三分解组立混凝土杆布置图15 六、环境保护方案及文明施工16 一、工程概况：本工程为 110千伏悦城变电站至110千伏广州石井德庆水泥厂变电站送电线路工程。由110 千伏悦城变电站 110 千伏出线构架至 110千伏广州石井德庆水泥厂变电站的110千伏构架止 ,线路全长约 3.696公里 ,单回路架设，全线架设两根架空避雷线。因出线走廊狭窄，该线路悦城站出线1 号， 2 号塔与永丰线路双回路同塔架设。全线杆塔共１２基 ,其中:耐张塔７基 ;直线塔２基 ;直线杆３基。本工程导线采用LGJX-185/30 型稀土钢芯铝绞线，避雷线采用XLXGJ-35 型稀土合金镀层钢铰线。绝缘子采用FXBW4-110/70 型合成绝缘子，耐张绝缘子采用每单联串8 片 LXHY4-100 型耐污钢化玻璃绝缘子。二、技术措施：（一）原材料检查：1、铁塔加工制造的质量应符合现行国家标准《输电线路铁塔制造技术条件的规定。2、预应力混凝土电杆的制造质量应符合现行国家标准《环行预应力混凝土电杆》的规定。3、组装用的螺栓必须热浸镀锌，其加工质量应符合国家现行标准《输电铁塔用热浸镀锌紧固件》的规定。4、 混凝土电杆的铁横担加工质量应符合现行国家标准《输电线路铁塔制造技术条件》 中的有关规定。 抱箍及其他钢件加工的质量应符合现行有关标准的规定。5、预应力钢筋混凝土和普通钢筋混凝土预制构件的加工尺寸允1 许偏差应符合表一的规定。并应保证构件之间，或构件与铁件、螺栓之间的安装方便。其外观检查应符合下列规定：（1）、预应力钢筋混凝土预制构件不得有纵向及横向裂缝；（2）、普通钢筋混凝土预制构件，放置地平面检查时不得有纵向裂缝，横向裂缝的宽度不得超过0.05mm；表面应平整，不得有明显的缺陷。(3)、 预应力和普通钢筋混凝土预制构件加工尺寸允许偏差表加工尺寸允许偏差表表一项目底盘、拉线盘、卡盘其他装配式预制构长度（mm）－10 ±10 断面尺寸（ mm）宽－10 厚－5 ±5弯曲L/750 预埋铁件对设计位置的偏差（ｍｍ）中心线位移10 5 安装孔距±5 ±5 螺...
