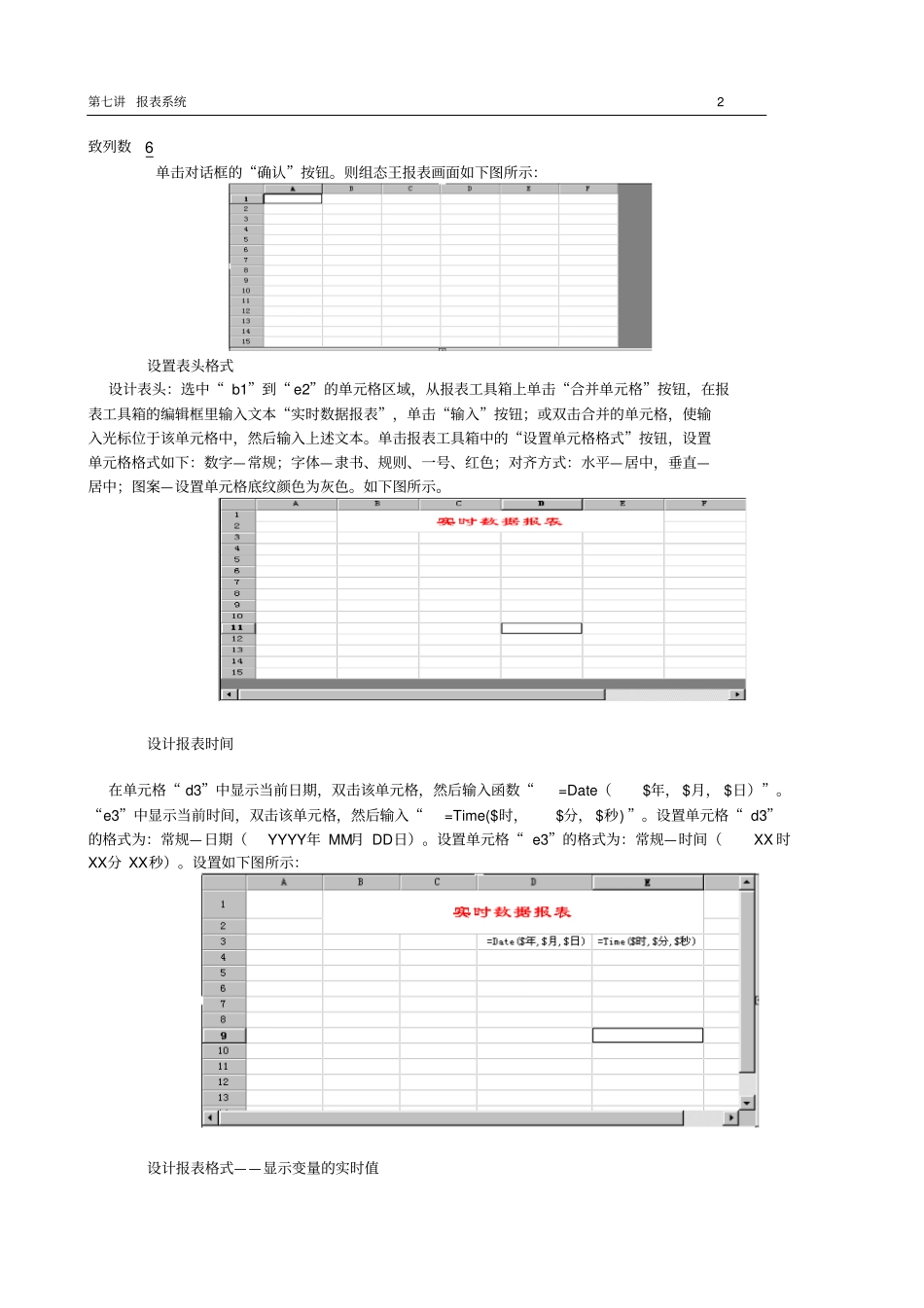

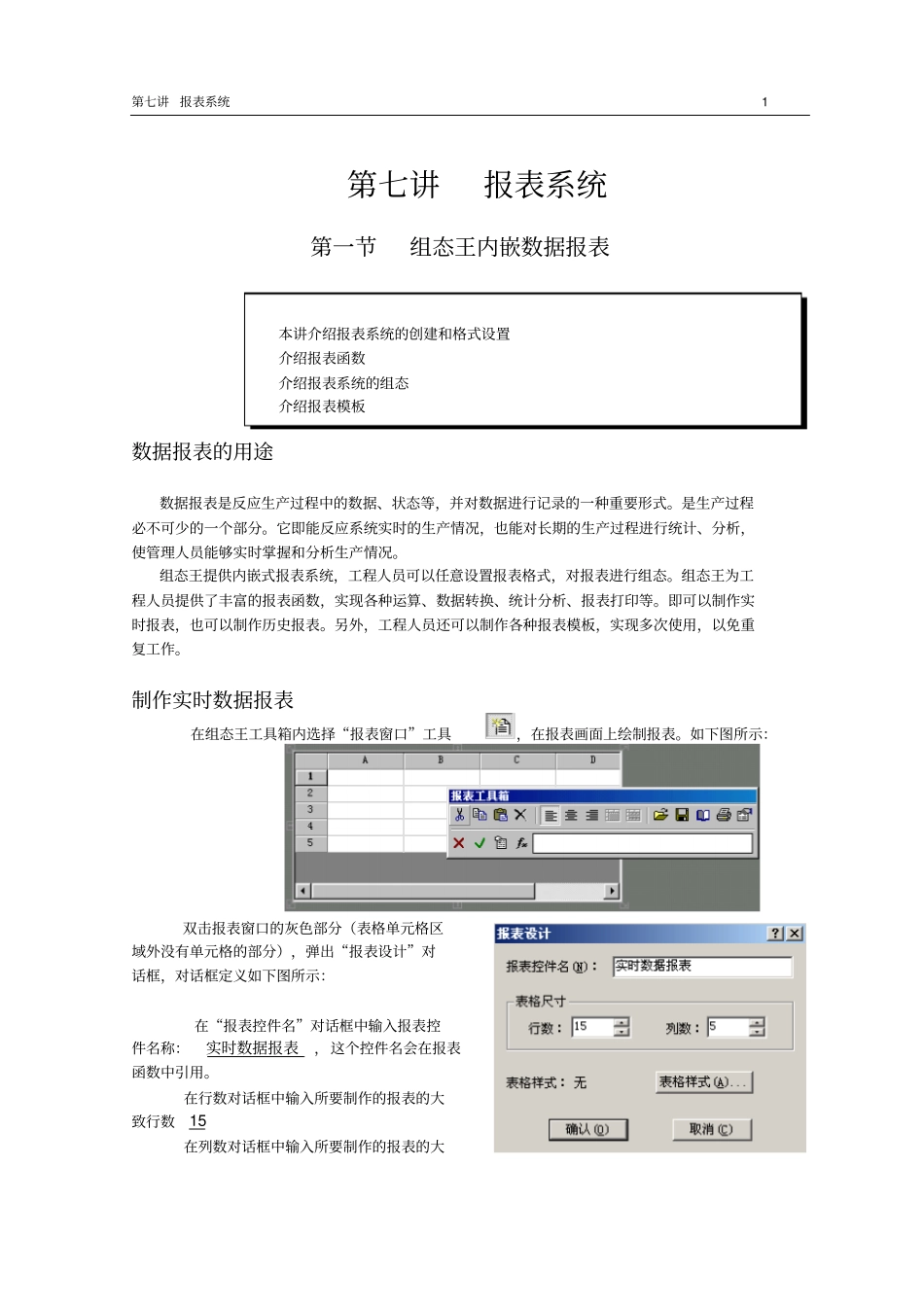

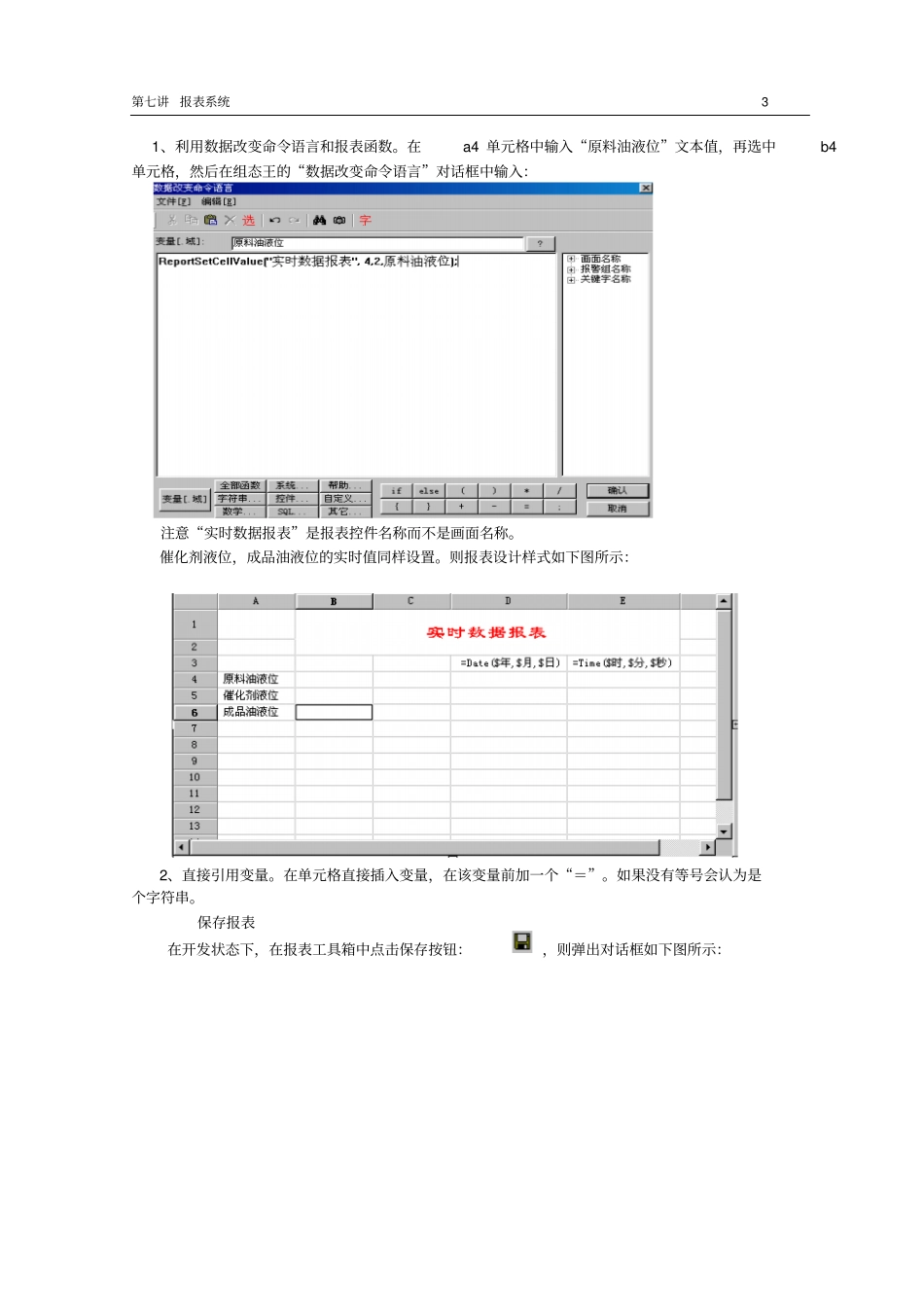

第七讲报表系统1 第七讲报表系统第一节组态王内嵌数据报表数据报表的用途数据报表是反应生产过程中的数据、状态等，并对数据进行记录的一种重要形式。是生产过程必不可少的一个部分。它即能反应系统实时的生产情况，也能对长期的生产过程进行统计、分析，使管理人员能够实时掌握和分析生产情况。组态王提供内嵌式报表系统，工程人员可以任意设置报表格式，对报表进行组态。组态王为工程人员提供了丰富的报表函数，实现各种运算、数据转换、统计分析、报表打印等。即可以制作实时报表，也可以制作历史报表。另外，工程人员还可以制作各种报表模板，实现多次使用，以免重复工作。制作实时数据报表在组态王工具箱内选择“报表窗口”工具，在报表画面上绘制报表。如下图所示：双击报表窗口的灰色部分（表格单元格区域外没有单元格的部分），弹出“报表设计”对话框，对话框定义如下图所示：在“报表控件名”对话框中输入报表控件名称：实时数据报表，这个控件名会在报表函数中引用。在行数对话框中输入所要制作的报表的大致行数15 在列数对话框中输入所要制作的报表的大本讲介绍报表系统的创建和格式设置介绍报表函数介绍报表系统的组态介绍报表模板第七讲报表系统2 致列数6 单击对话框的“确认”按钮。则组态王报表画面如下图所示：设置表头格式设计表头：选中“ b1”到“ e2”的单元格区域，从报表工具箱上单击“合并单元格”按钮，在报表工具箱的编辑框里输入文本“实时数据报表”，单击“输入”按钮；或双击合并的单元格，使输入光标位于该单元格中，然后输入上述文本。单击报表工具箱中的“设置单元格格式”按钮，设置单元格格式如下：数字—常规；字体—隶书、规则、一号、红色；对齐方式：水平—居中，垂直—居中；图案—设置单元格底纹颜色为灰色。如下图所示。设计报表时间在单元格“ d3”中显示当前日期，双击该单元格，然后输入函数“=Date（$年， $月， $日）”。“e3”中显示当前时间，双击该单元格，然后输入“=Time($时，$分， $秒) ”。设置单元格“ d3”的格式为：常规—日期（YYYY年 MM月 DD日）。设置单元格“ e3”的格式为：常规—时间（XX 时XX分 XX秒）。设置如下图所示：设计报表格式——显示变量的实时值第七讲报表系统3 1、利用数据改变命令语言和报表函数。在a4 单元格中输入“原料油液位”文本值，再选中b4单元格，然后在组态王的“数据改变命令语言”对话框中输入：注意“实时数据报表”是报表控件名称...
