安阳大众煤业有限责任公司新主井电控技术协议2024

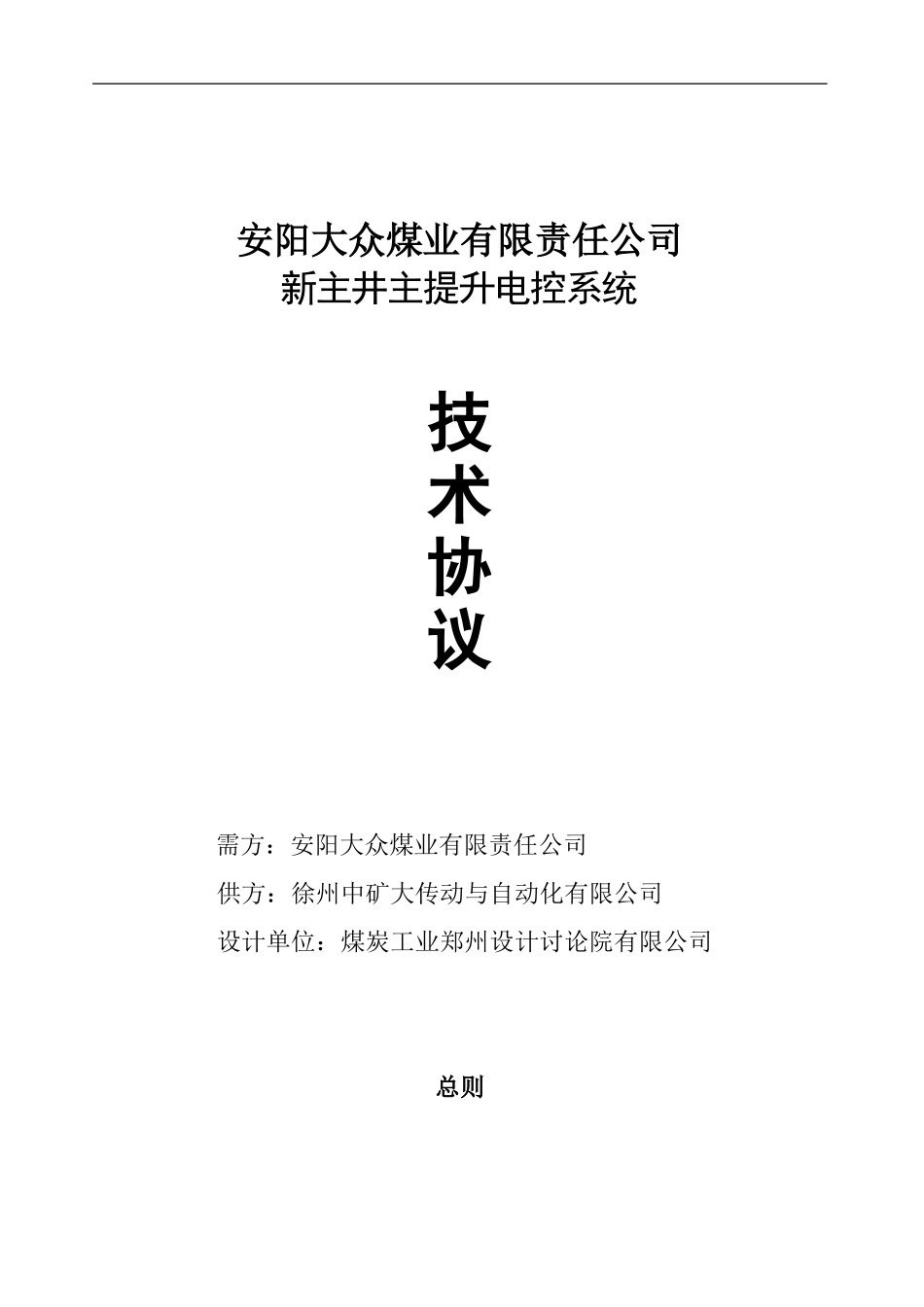

安阳大众煤业有限责任公司新主井电控技术协议2024_第1页
1/15

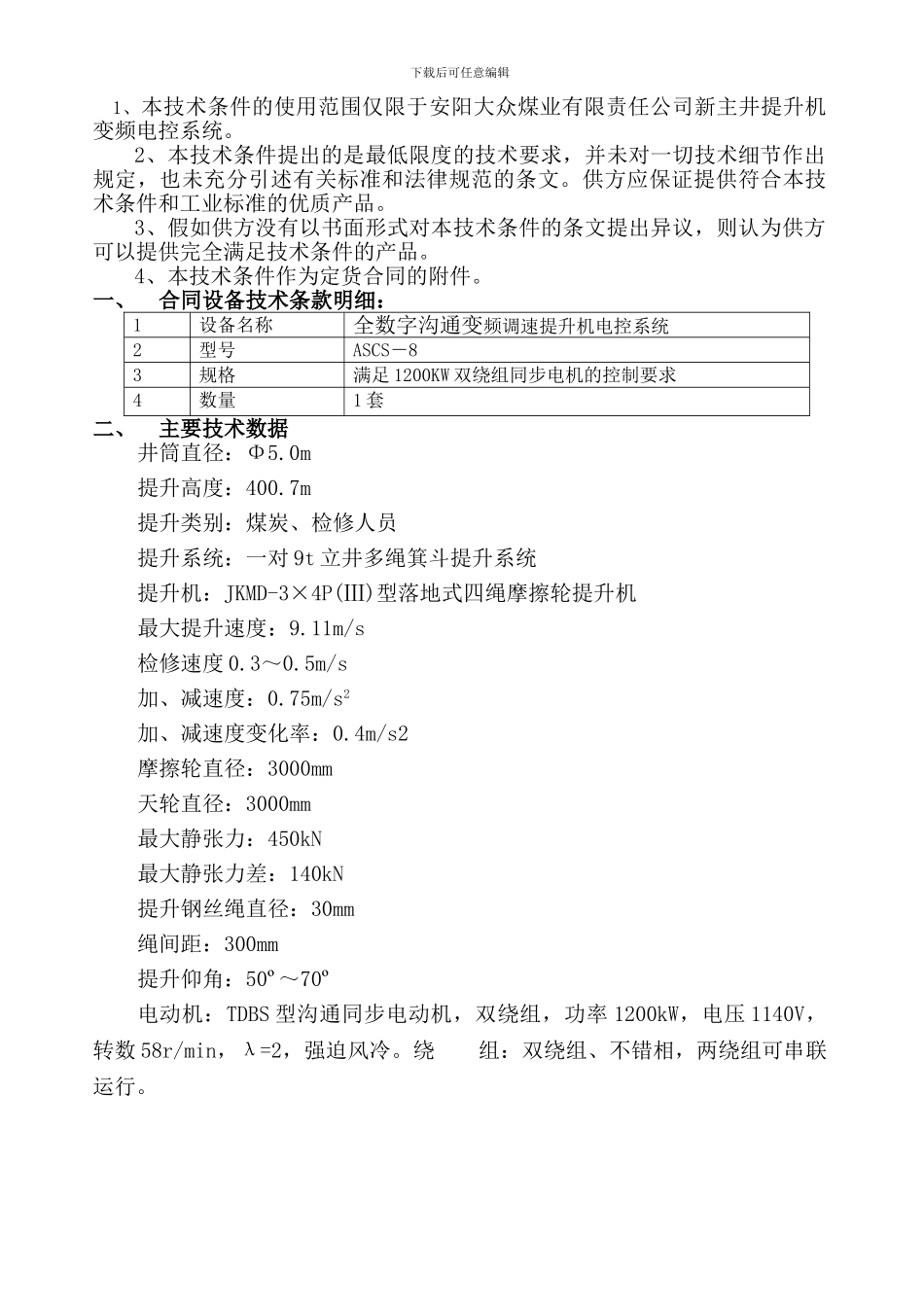

安阳大众煤业有限责任公司新主井电控技术协议2024_第2页
2/15

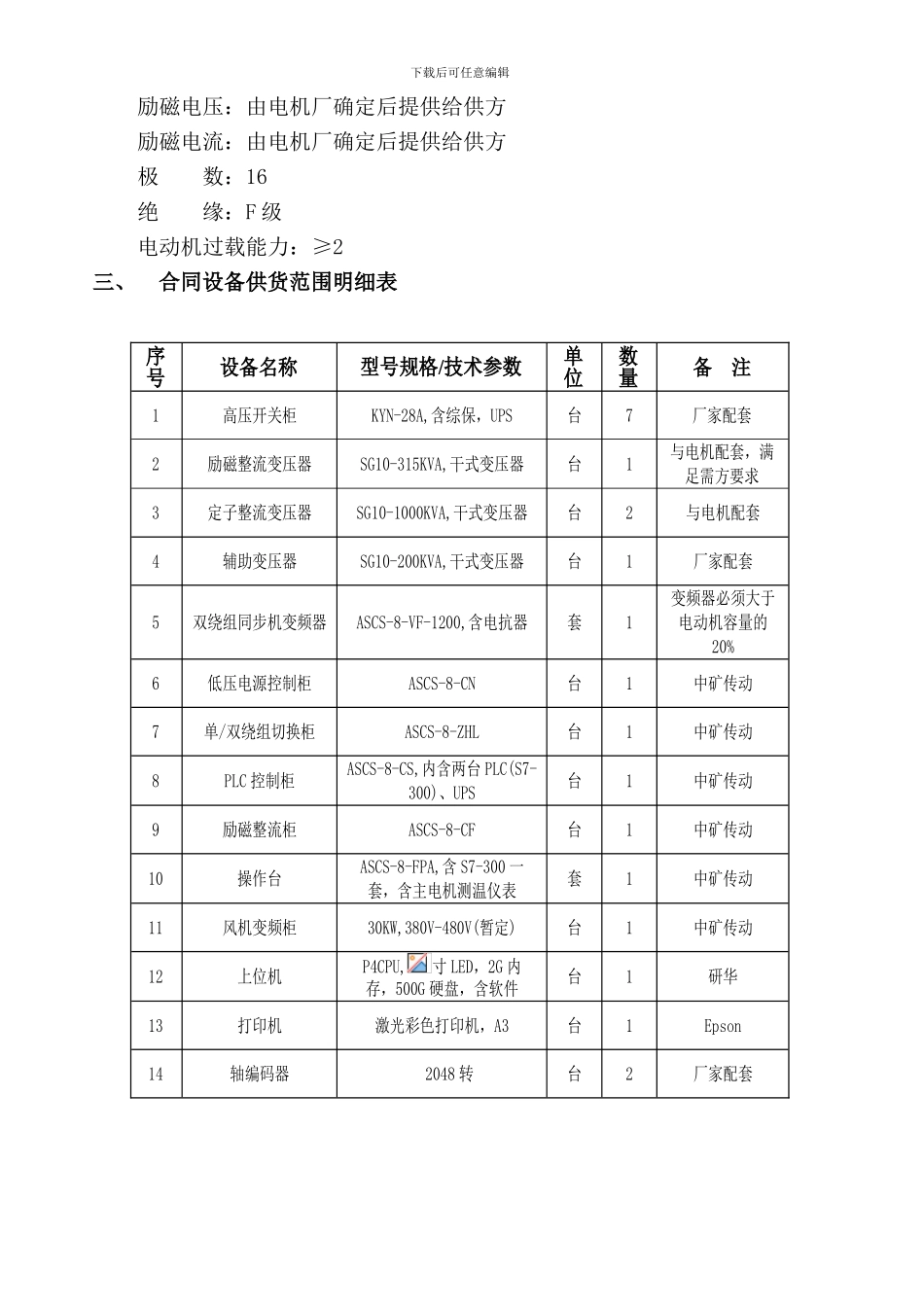

安阳大众煤业有限责任公司新主井电控技术协议2024_第3页
3/15
安阳大众煤业有限责任公司新主井主提升电控系统技术协议需方:安阳大众煤业有限责任公司供方:徐州中矿大传动与自动化有限公司设计单位:煤炭工业郑州设计讨论院有限公司总则下载后可任意编辑 1、本技术条件的使用范围仅限于安阳大众煤业有限责任公司新主井提升机变频电控系统。2、本技术条件提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和法律规范的条文。供方应保证提供符合本技术条件和工业标准的优质产品。3、假如供方没有以书面形式对本技术条件的条文提出异议,则认为供方可以提供完全满足技术条件的产品。4、本技术条件作为定货合同的附件。一、合同设备技术条款明细:1设备名称全数字沟通变频调速提升机电控系统2型号ASCS-83规格满足 1200KW 双绕组同步电机的控制要求4 数量1 套二、主要技术数据井筒直径:Φ5.0m提升高度:400.7m提升类别:煤炭、检修人员提升系统:一对 9t 立井多绳箕斗提升系统提升机:JKMD-3×4P(Ⅲ)型落地式四绳摩擦轮提升机最大提升速度:9.11m/s检修速度 0.3~0.5m/s加、减速度:0.75m/s2加、减速度变化率:0.4m/s2摩擦轮直径:3000mm天轮直径:3000mm最大静张力:450kN最大静张力差:140kN提升钢丝绳直径:30mm绳间距:300mm提升仰角:50º~70º电动机:TDBS 型沟通同步电动机,双绕组,功率 1200kW,电压 1140V,转数 58r/min,λ=2,强迫风冷。绕 组:双绕组、不错相,两绕组可串联运行。下载后可任意编辑励磁电压:由电机厂确定后提供给供方励磁电流:由电机厂确定后提供给供方极 数:16绝 缘:F 级电动机过载能力:≥2三、合同设备供货范围明细表序号设备名称型号规格/技术参数单位数量备 注1高压开关柜KYN-28A,含综保,UPS台7厂家配套2励磁整流变压器SG10-315KVA,干式变压器台1与电机配套,满足需方要求3定子整流变压器SG10-1000KVA,干式变压器台2与电机配套4辅助变压器SG10-200KVA,干式变压器台1厂家配套5双绕组同步机变频器ASCS-8-VF-1200,含电抗器套1变频器必须大于电动机容量的20%6低压电源控制柜ASCS-8-CN台1中矿传动7单/双绕组切换柜ASCS-8-ZHL台1中矿传动8PLC 控制柜ASCS-8-CS,内含两台 PLC(S7-300)、UPS台1中矿传动9励磁整流柜ASCS-8-CF台1中矿传动10操作台ASCS-8-FPA,含 S7-300 一套,含主电机测温仪表套1中矿传动11风机变频柜30KW,380V-480V(暂定)台1中矿传动12上位机P4CPU,寸 LED,2G 内存,500G 硬盘,含软件台1研华13打印机激光彩...
