绝缘预防性试验汇总

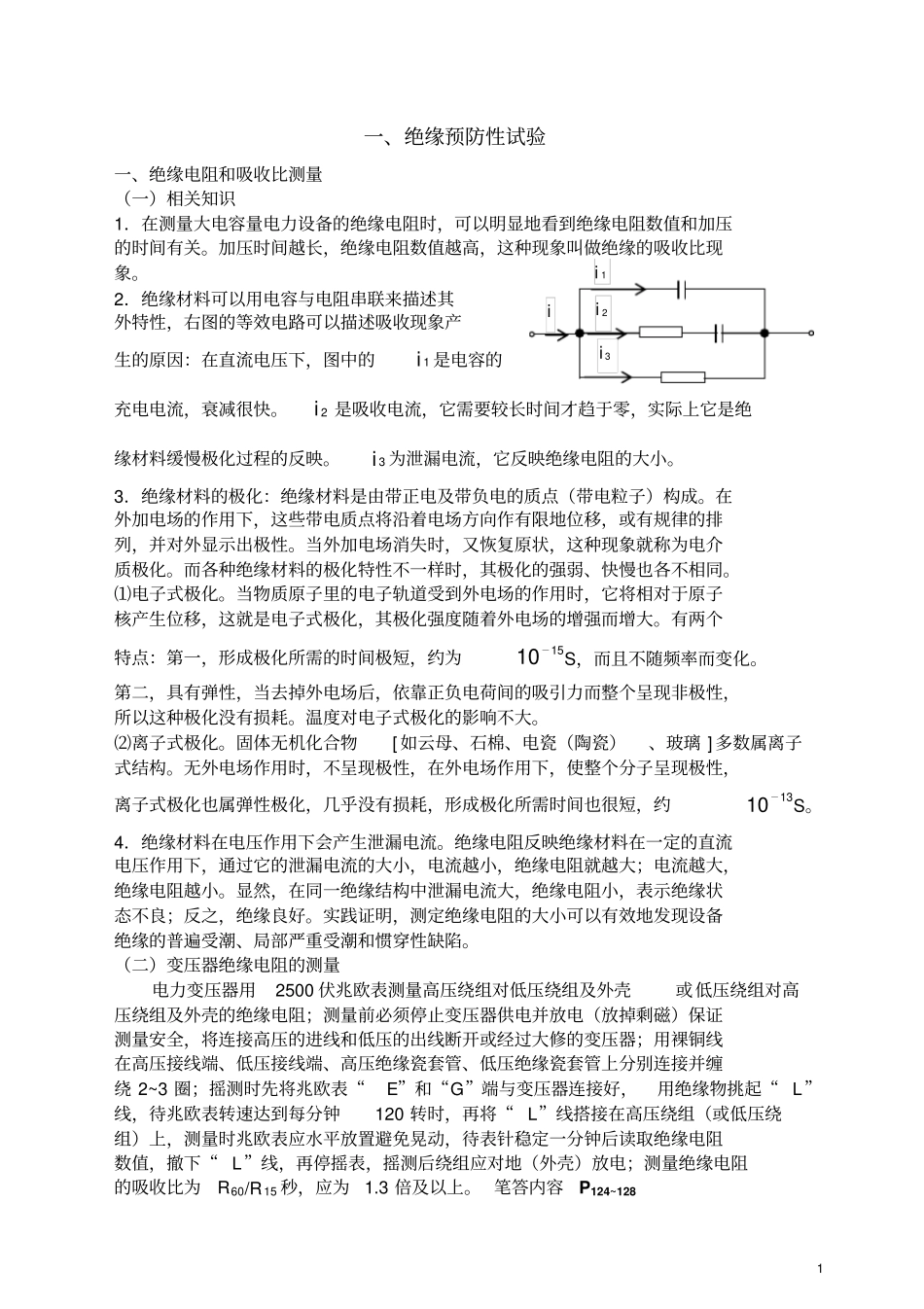

1 一、绝缘预防性试验一、绝缘电阻和吸收比测量（一）相关知识1．在测量大电容量电力设备的绝缘电阻时，可以明显地看到绝缘电阻数值和加压的时间有关。加压时间越长，绝缘电阻数值越高，这种现象叫做绝缘的吸收比现象。2．绝缘材料可以用电容与电阻串联来描述其外特性，右图的等效电路可以描述吸收现象产生的原因：在直流电压下，图中的i 1 是电容的充电电流，衰减很快。i 2 是吸收电流，它需要较长时间才趋于零，实际上它是绝缘材料缓慢极化过程的反映。i 3 为泄漏电流，它反映绝缘电阻的大小。3．绝缘材料的极化：绝缘材料是由带正电及带负电的质点（带电粒子）构成。在外加电场的作用下，这些带电质点将沿着电场方向作有限地位移，或有规律的排列，并对外显示出极性。当外加电场消失时，又恢复原状，这种现象就称为电介质极化。而各种绝缘材料的极化特性不一样时，其极化的强弱、快慢也各不相同。⑴电子式极化。当物质原子里的电子轨道受到外电场的作用时，它将相对于原子核产生位移，这就是电子式极化，其极化强度随着外电场的增强而增大。有两个特点：第一，形成极化所需的时间极短，约为10－15S，而且不随频率而变化。第二，具有弹性，当去掉外电场后，依靠正负电荷间的吸引力而整个呈现非极性，所以这种极化没有损耗。温度对电子式极化的影响不大。⑵离子式极化。固体无机化合物[ 如云母、石棉、电瓷（陶瓷）、玻璃 ] 多数属离子式结构。无外电场作用时，不呈现极性，在外电场作用下，使整个分子呈现极性，离子式极化也属弹性极化，几乎没有损耗，形成极化所需时间也很短，约10－13S。4．绝缘材料在电压作用下会产生泄漏电流。绝缘电阻反映绝缘材料在一定的直流电压作用下，通过它的泄漏电流的大小，电流越小，绝缘电阻就越大；电流越大，绝缘电阻越小。显然，在同一绝缘结构中泄漏电流大，绝缘电阻小，表示绝缘状态不良；反之，绝缘良好。实践证明，测定绝缘电阻的大小可以有效地发现设备绝缘的普遍受潮、局部严重受潮和惯穿性缺陷。（二）变压器绝缘电阻的测量电力变压器用2500 伏兆欧表测量高压绕组对低压绕组及外壳或低压绕组对高压绕组及外壳的绝缘电阻；测量前必须停止变压器供电并放电（放掉剩磁）保证测量安全，将连接高压的进线和低压的出线断开或经过大修的变压器；用裸铜线在高压接线端、低压接线端、高压绝缘瓷套管、低压绝缘瓷套管上分别连接并缠绕 2~3 圈；摇测时先将兆欧表“E”和“G”端与变压器连接好，用绝...
