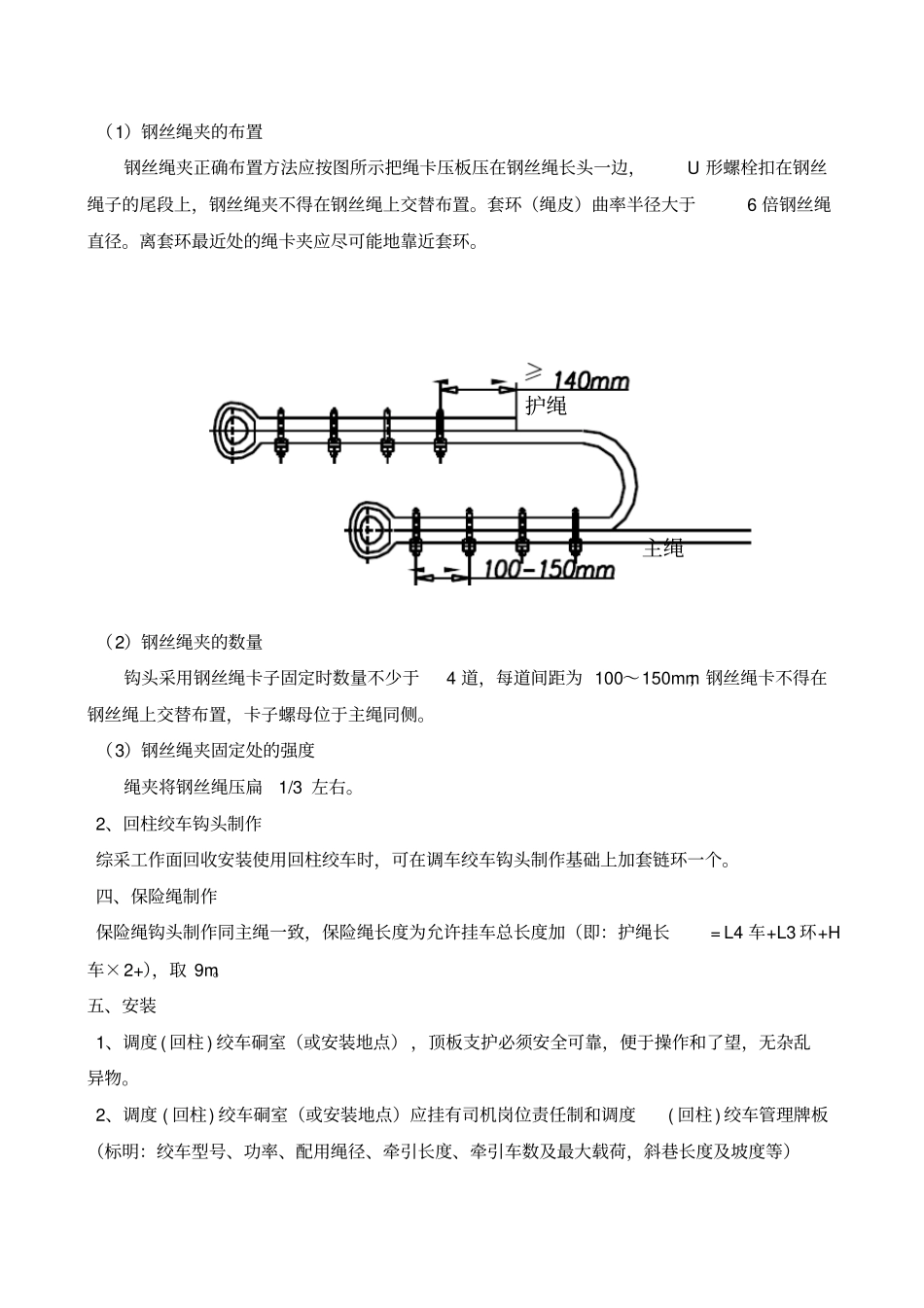

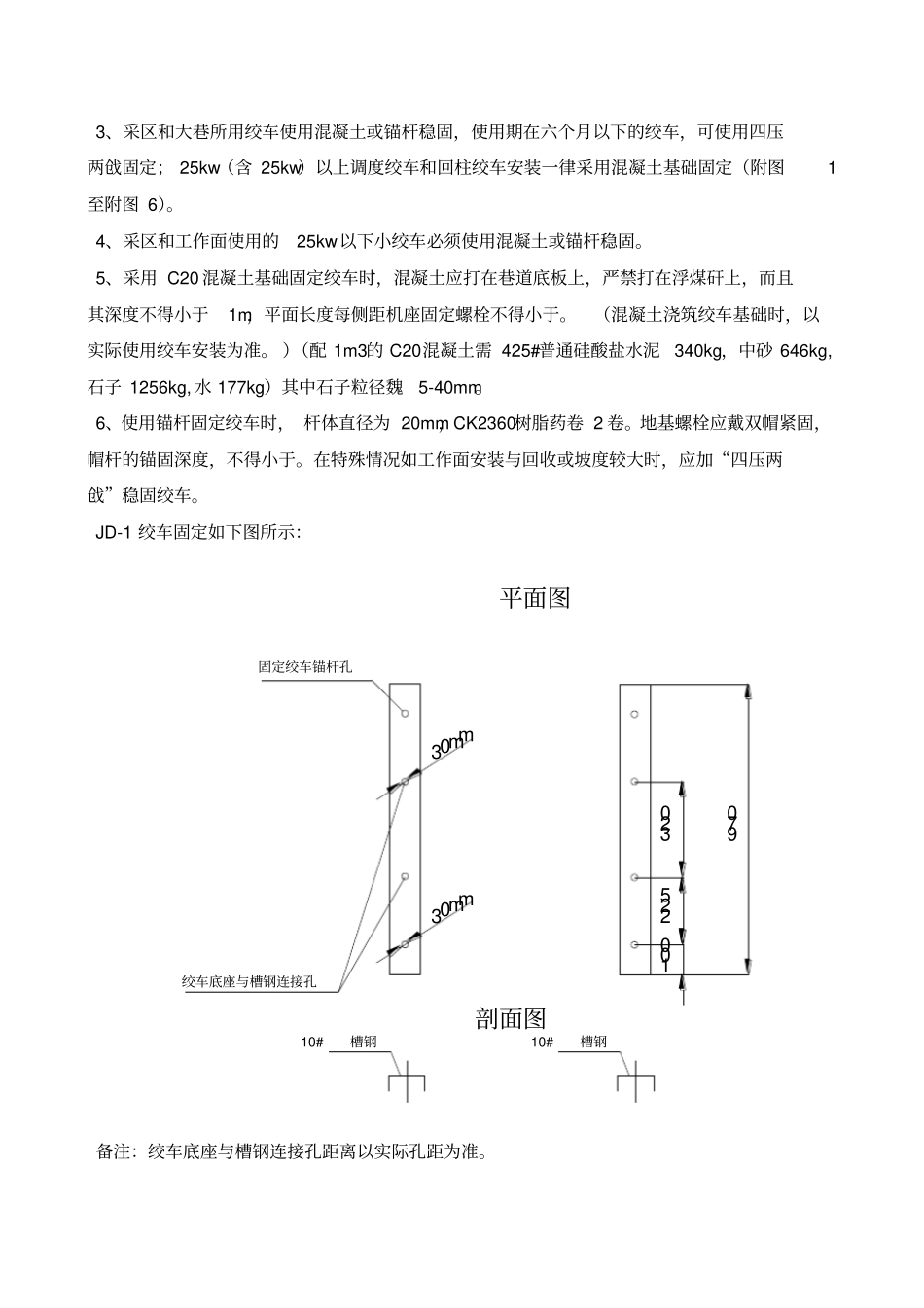

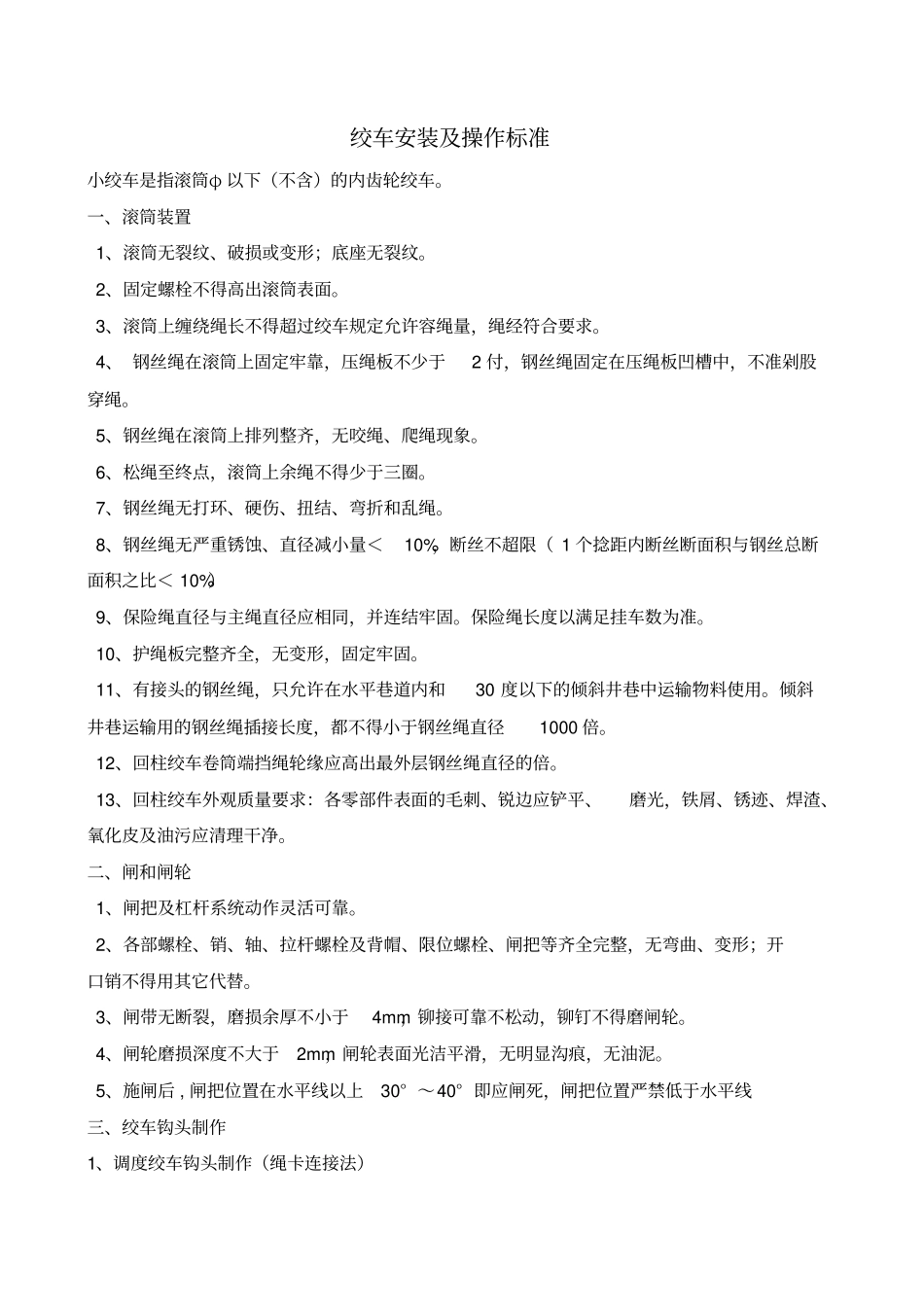

绞车安装及操作标准小绞车是指滚筒φ 以下(不含)的内齿轮绞车。一、滚筒装置1、滚筒无裂纹、破损或变形;底座无裂纹。2、固定螺栓不得高出滚筒表面。3、滚筒上缠绕绳长不得超过绞车规定允许容绳量,绳经符合要求。4、 钢丝绳在滚筒上固定牢靠,压绳板不少于2 付,钢丝绳固定在压绳板凹槽中,不准剁股穿绳。5、钢丝绳在滚筒上排列整齐,无咬绳、爬绳现象。6、松绳至终点,滚筒上余绳不得少于三圈。7、钢丝绳无打环、硬伤、扭结、弯折和乱绳。8、钢丝绳无严重锈蚀、直径减小量<10%,断丝不超限( 1 个捻距内断丝断面积与钢丝总断面积之比< 10%)9、保险绳直径与主绳直径应相同,并连结牢固。保险绳长度以满足挂车数为准。10、护绳板完整齐全,无变形,固定牢固。11、有接头的钢丝绳,只允许在水平巷道内和30 度以下的倾斜井巷中运输物料使用。倾斜井巷运输用的钢丝绳插接长度,都不得小于钢丝绳直径1000 倍。12、回柱绞车卷筒端挡绳轮缘应高出最外层钢丝绳直径的倍。13、回柱绞车外观质量要求:各零部件表面的毛刺、锐边应铲平、磨光,铁屑、锈迹、焊渣、氧化皮及油污应清理干净。二、闸和闸轮1、闸把及杠杆系统动作灵活可靠。2、各部螺栓、销、轴、拉杆螺栓及背帽、限位螺栓、闸把等齐全完整,无弯曲、变形;开口销不得用其它代替。3、闸带无断裂,磨损余厚不小于4mm,铆接可靠不松动,铆钉不得磨闸轮。4、闸轮磨损深度不大于2mm,闸轮表面光洁平滑,无明显沟痕,无油泥。5、施闸后 , 闸把位置在水平线以上30° ~40° 即应闸死,闸把位置严禁低于水平线三、绞车钩头制作1、调度绞车钩头制作(绳卡连接法)(1)钢丝绳夹的布置钢丝绳夹正确布置方法应按图所示把绳卡压板压在钢丝绳长头一边,U 形螺栓扣在钢丝绳子的尾段上,钢丝绳夹不得在钢丝绳上交替布置。套环(绳皮)曲率半径大于6 倍钢丝绳直径。离套环最近处的绳卡夹应尽可能地靠近套环。护绳主绳(2)钢丝绳夹的数量钩头采用钢丝绳卡子固定时数量不少于4 道,每道间距为 100~150mm;钢丝绳卡不得在钢丝绳上交替布置,卡子螺母位于主绳同侧。(3)钢丝绳夹固定处的强度绳夹将钢丝绳压扁1/3 左右。2、回柱绞车钩头制作综采工作面回收安装使用回柱绞车时,可在调车绞车钩头制作基础上加套链环一个。四、保险绳制作保险绳钩头制作同主绳一致,保险绳长度为允许挂车总长度加(即:护绳长= L4 车+L3 环+H车×2+),取 9m。五、安装1、调度 ( 回柱 ) 绞车硐室(或安装...
