继电保护整定计算公式

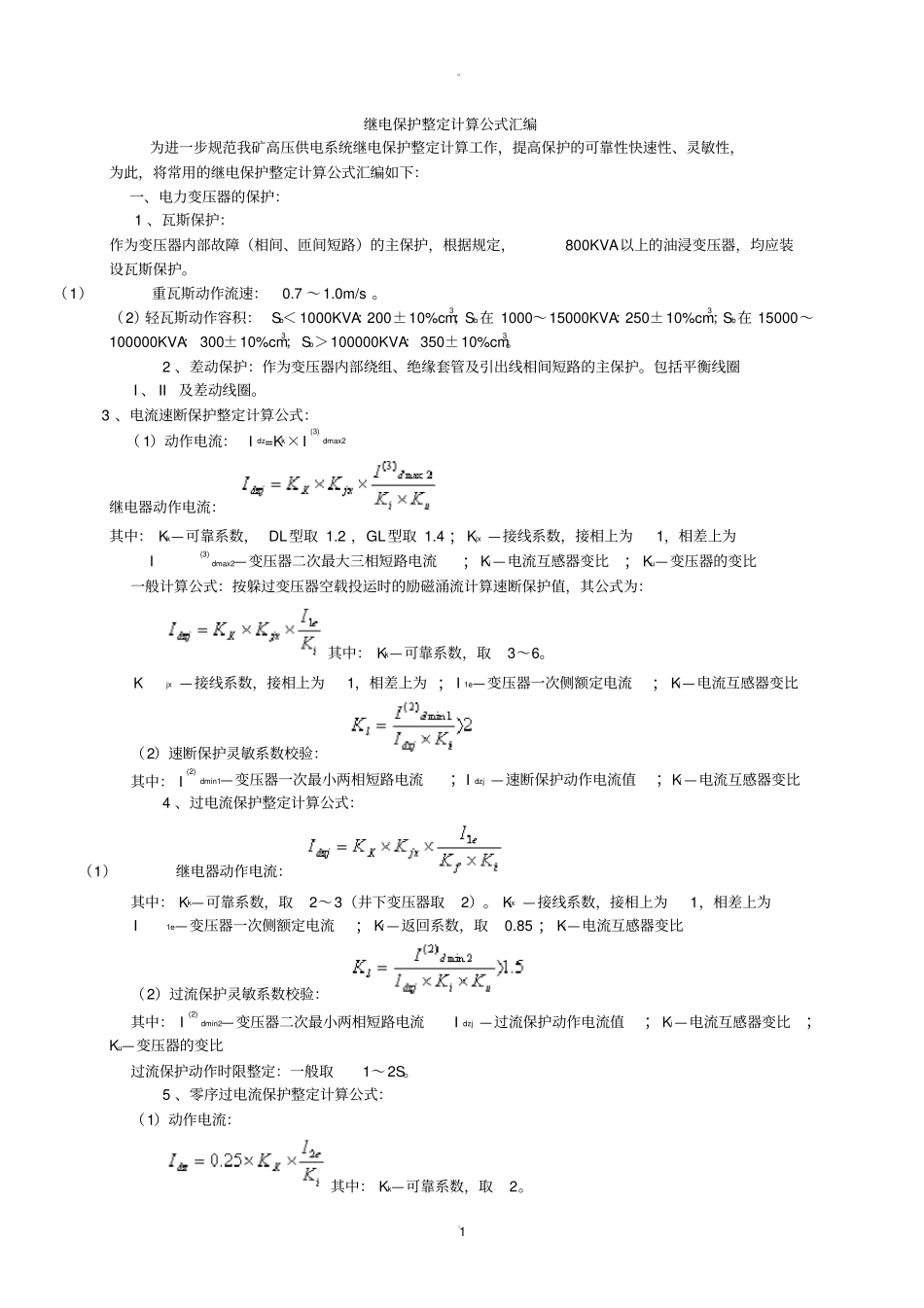

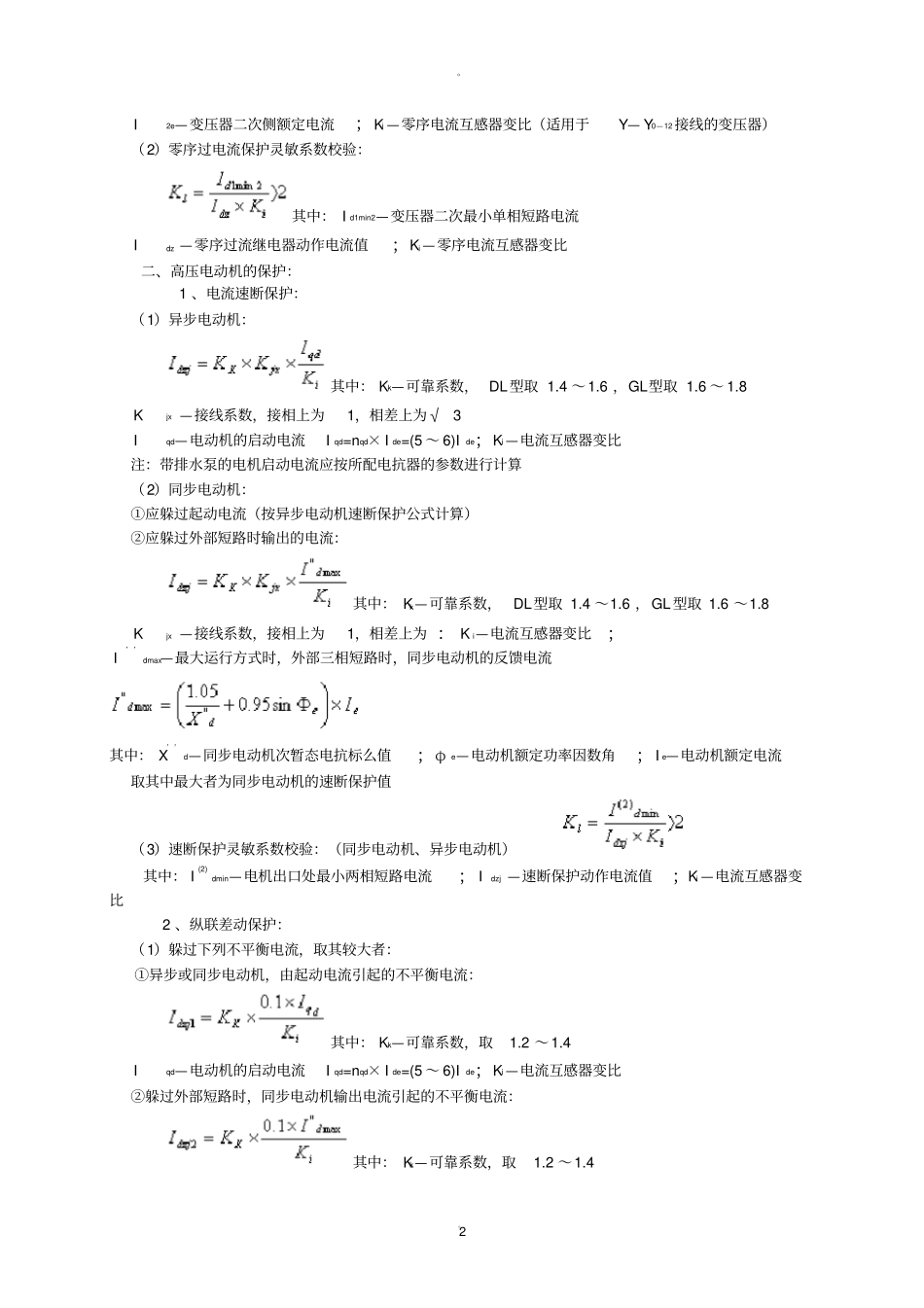

。。1 继电保护整定计算公式汇编为进一步规范我矿高压供电系统继电保护整定计算工作，提高保护的可靠性快速性、灵敏性，为此，将常用的继电保护整定计算公式汇编如下：一、电力变压器的保护： 1 、瓦斯保护：作为变压器内部故障（相间、匝间短路）的主保护，根据规定，800KVA以上的油浸变压器，均应装设瓦斯保护。（1）重瓦斯动作流速：0.7 ～1.0m/s 。（2）轻瓦斯动作容积： Sb＜ 1000KVA：200±10%cm3；Sb在 1000～15000KVA：250±10%cm3；Sb在 15000～100000KVA： 300±10%cm3；Sb＞100000KVA：350±10%cm3。 2 、差动保护：作为变压器内部绕组、绝缘套管及引出线相间短路的主保护。包括平衡线圈I 、 II及差动线圈。 3 、电流速断保护整定计算公式：（ 1）动作电流： I dz=Kk×I(3)dmax2继电器动作电流：其中： Kk—可靠系数， DL型取 1.2 ，GL型取 1.4 ；Kjx —接线系数，接相上为1，相差上为 I(3)dmax2—变压器二次最大三相短路电流；Ki—电流互感器变比；Ku—变压器的变比一般计算公式：按躲过变压器空载投运时的励磁涌流计算速断保护值，其公式为：其中： Kk—可靠系数，取3～6。 Kjx —接线系数，接相上为1，相差上为 ；I 1e—变压器一次侧额定电流；Ki—电流互感器变比（2）速断保护灵敏系数校验：其中： I(2)dmin1—变压器一次最小两相短路电流；I dzj —速断保护动作电流值；Ki —电流互感器变比 4 、过电流保护整定计算公式：（1）继电器动作电流：其中： Kk—可靠系数，取2～3（井下变压器取2）。 Kjx —接线系数，接相上为1，相差上为 I1e—变压器一次侧额定电流；Kf —返回系数，取0.85 ；Ki—电流互感器变比（2）过流保护灵敏系数校验：其中： I(2)dmin2—变压器二次最小两相短路电流I dzj —过流保护动作电流值；Ki—电流互感器变比；Ku—变压器的变比过流保护动作时限整定：一般取1～2S。 5 、零序过电流保护整定计算公式：（1）动作电流：其中： Kk—可靠系数，取2。。。2 I2e—变压器二次侧额定电流；Ki —零序电流互感器变比（适用于Y— Y0—12接线的变压器）（2）零序过电流保护灵敏系数校验：其中： I d1min2—变压器二次最小单相短路电流 Idz —零序过流继电器动作电流值；Ki—零序电流互感器变比二、高压电动机的保护： 1 、电流速断保护：（1）异步电动机：其中： Kk—可靠系数， DL型取 1.4 ～1.6 ，GL型取 1.6 ～ 1.8 Kjx —接线系数，接相上为...
