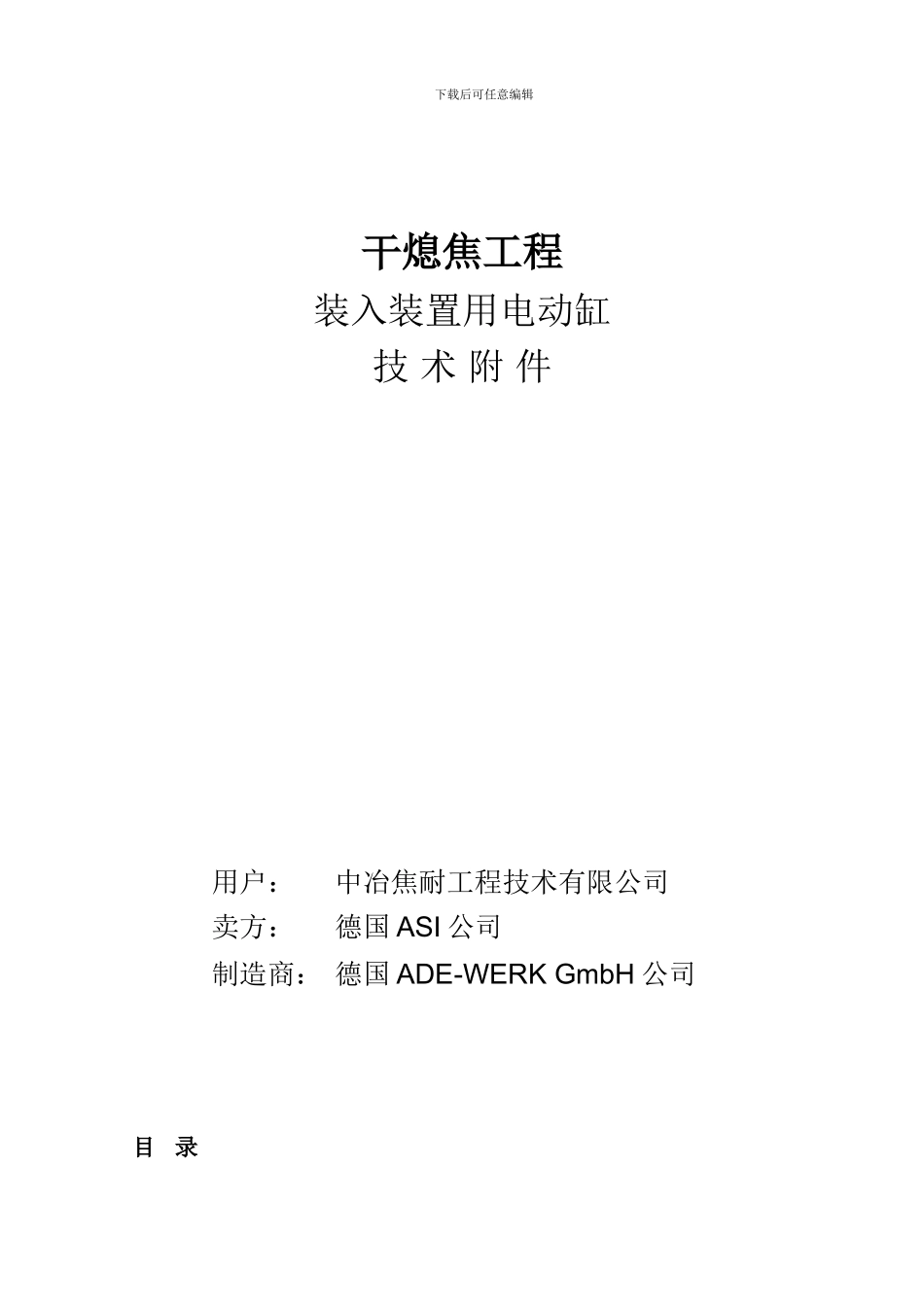

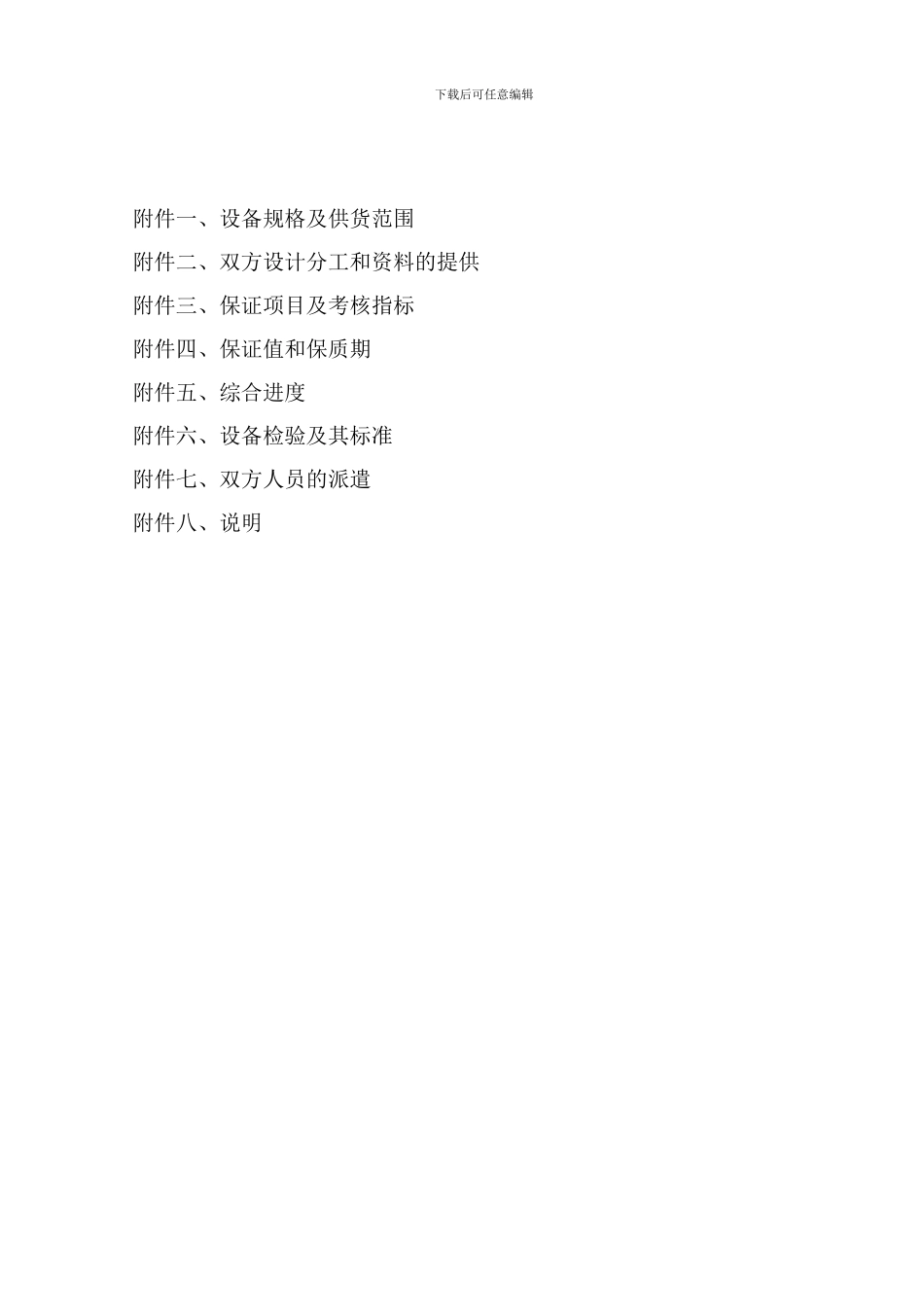

下载后可任意编辑干熄焦工程装入装置用电动缸技 术 附 件用户：中冶焦耐工程技术有限公司卖方：德国 ASI 公司制造商： 德国 ADE-WERK GmbH 公司目 录下载后可任意编辑附件一、设备规格及供货范围附件二、双方设计分工和资料的提供附件三、保证项目及考核指标附件四、保证值和保质期附件五、综合进度附件六、设备检验及其标准附件七、双方人员的派遣附件八、说明下载后可任意编辑附件一、设备规格及供货范围1．技术规格项目规格和数量名称电动缸型号MSK-50-E供货数量一套滚珠轴承驱动工作行程（最大）1700 mm推力60 kN工作行程1521 mm速度90 mm/s (可调节,控制方式 VVVF)带变速箱 RF87 的 3P160M4 电机功率7.5 kW工作电源3Ph, AC380V, 50Hz防护装置IP65 ISO CIF绝缘等级F电动缸支座1 套过载开关1 套 550EA限位开关1 套 550END温度特别防护操作环境温度- 15 ~ 70 ℃ 湿度小于90%连接轴承550SL下载后可任意编辑支架轴承操作室联机控制PLC 联动 2、外型尺寸与控制形式 2.1 外形安装尺寸 见附图（重新提供） 2.2 电动缸采纳变频调速，现场手动、点动操作，在提升机操作室联动控制，中控 PLC 联动操作。电动缸的自身控制系统（含变频盘、控制元件及检测元件）与电动缸配套供应。 3、供货范围序号名 称数 量备 注1MSK-50-E 型电动缸1 台2带变速箱 3P 电机1 套3插头1 套辅件4过载开关1 套辅件5限位开关1 套（4 个）辅件6高温及潮湿特别保护装置1 套辅件1下载后可任意编辑7支架轴承1 套辅件8变频器1 台9手摇柄1 套辅件10 保护罩（帆布 ）1 套辅件11 运转两年用备件1 套附件二 双方设计分工和资料的提供 1、卖方向用户提交的资料文件名称说 明交 付 时 间1.1 最终说明书最终说明文件，在详细设计阶段，双方所有的修改说明应在每台设备的规格说明书中体现出来。合同生效后 30 日1.2 维修零件清单该清单列出了设备完成安装并试车后，正常生产时，用户所需的维修零件。合同生效后 30 日1.3 现场存放运输、开箱说明该说明阐述从船上交货到安装现场过程中，设备和材料的运输、卸货、存放时应注意的事项。合同生效后 30 日1.4 调试指导手册该手册规定了每个部件的调整步骤、操作方法、程序及调整方法，对手册中已有试车说明的设备，试车说明书可省略。随机提供1.5 检查测试程序指出现场的预备验收测试方法。随机提供1.6 最终验收测试程序指出在现场的最终验收测试方法随机提...
