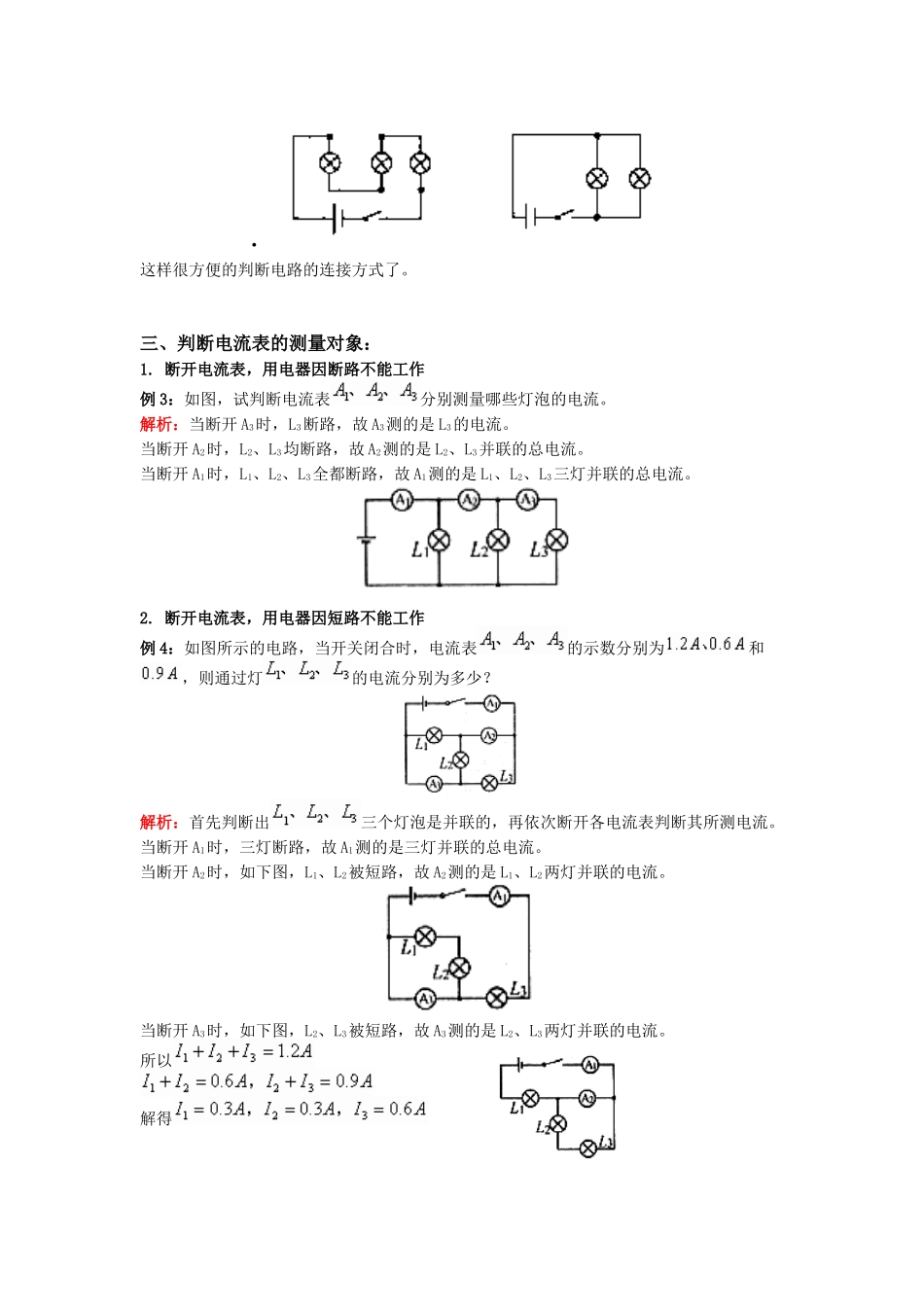

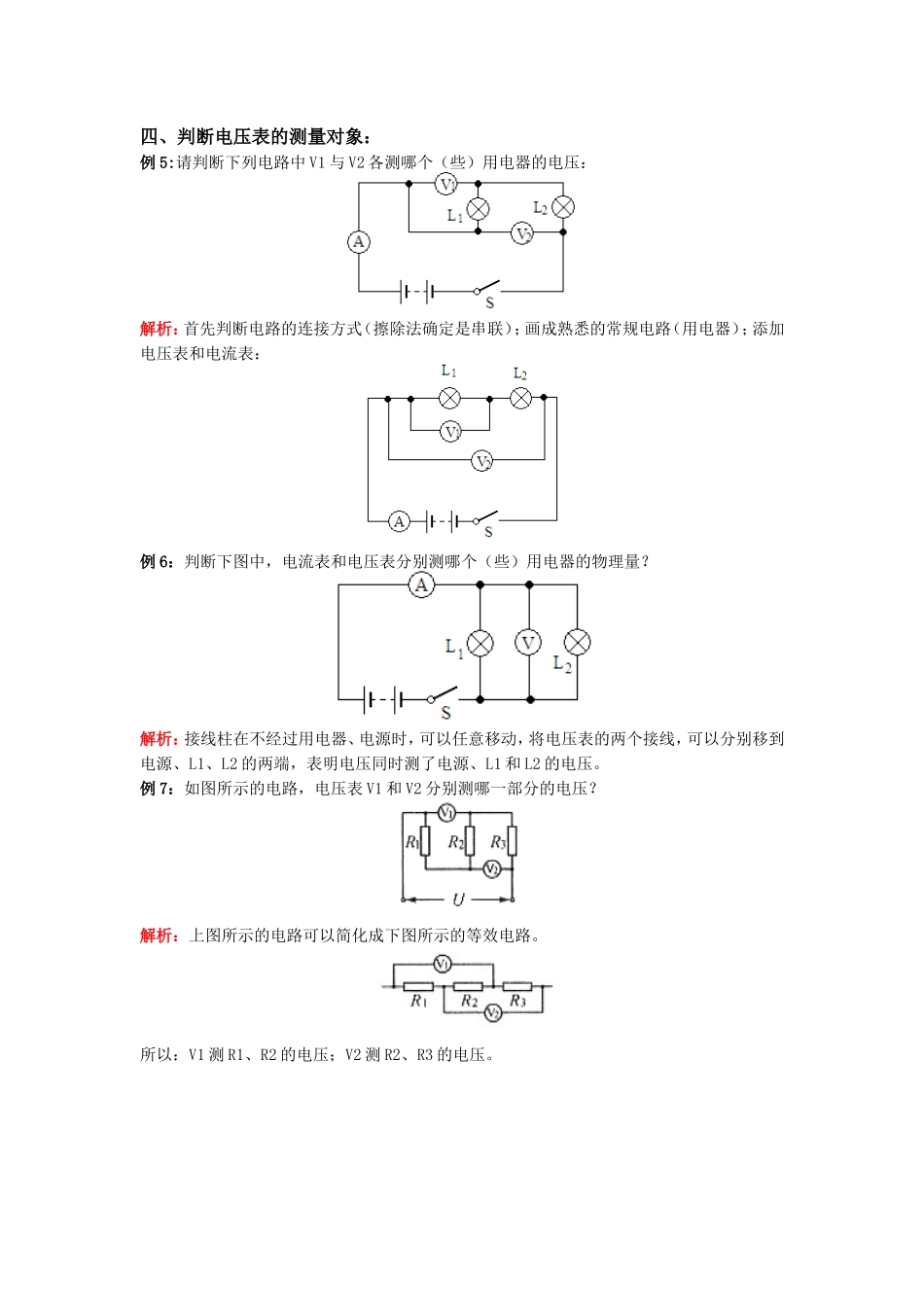

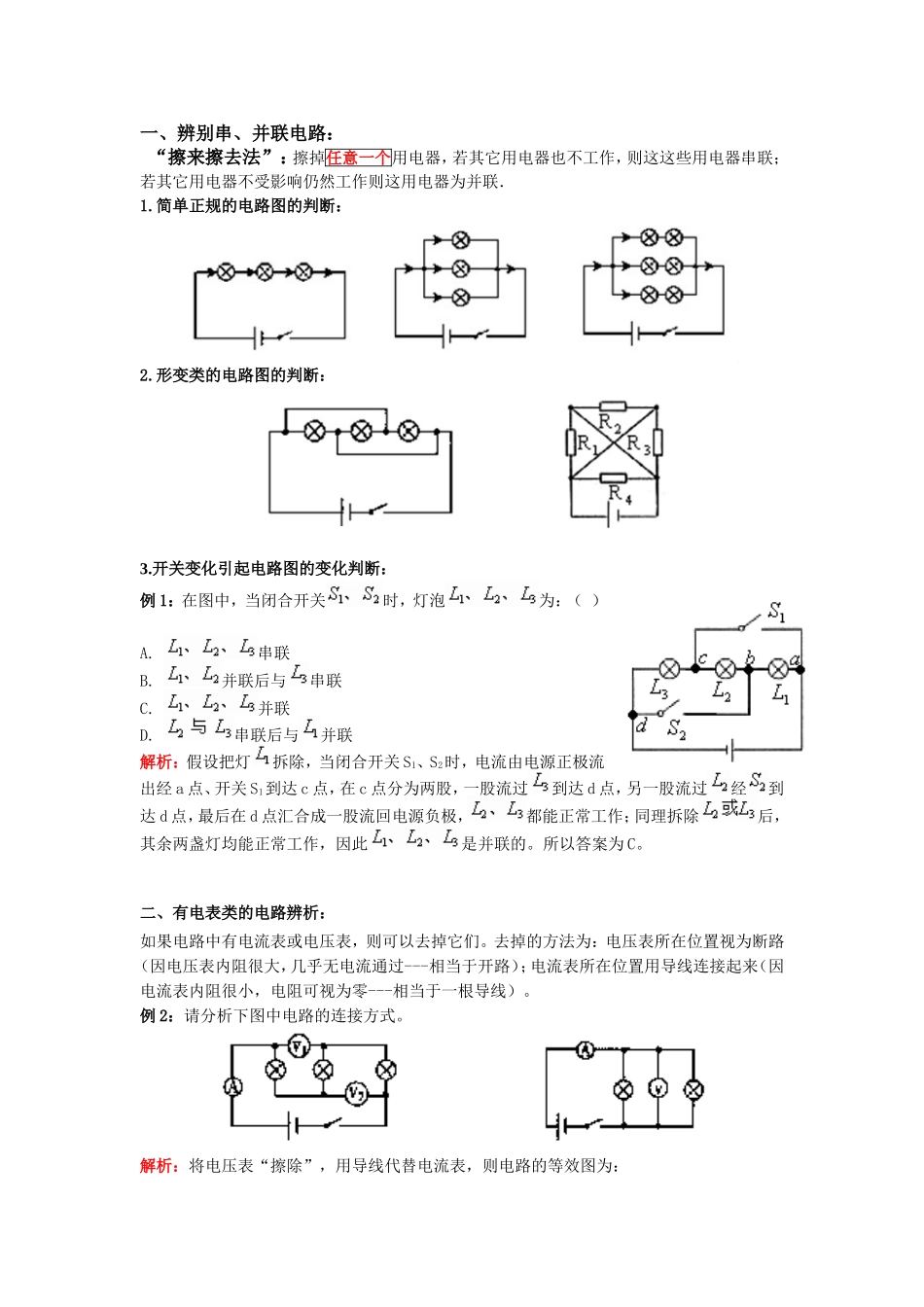

一、辨别串、并联电路：“擦来擦去法”：擦掉任意一个用电器，若其它用电器也不工作，则这这些用电器串联；若其它用电器不受影响仍然工作则这用电器为并联．1.简单正规的电路图的判断：2.形变类的电路图的判断：3.开关变化引起电路图的变化判断：例1：在图中，当闭合开关时，灯泡为：（）A.串联B.并联后与串联C.并联D.串联后与并联解析：假设把灯拆除，当闭合开关S1、S2时，电流由电源正极流出经a点、开关S1到达c点，在c点分为两股，一股流过到达d点，另一股流过经到达d点，最后在d点汇合成一股流回电源负极，都能正常工作；同理拆除后，其余两盏灯均能正常工作，因此是并联的。所以答案为C。二、有电表类的电路辨析：如果电路中有电流表或电压表，则可以去掉它们。去掉的方法为：电压表所在位置视为断路（因电压表内阻很大，几乎无电流通过---相当于开路）；电流表所在位置用导线连接起来（因电流表内阻很小，电阻可视为零---相当于一根导线）。例2：请分析下图中电路的连接方式。解析：将电压表“擦除”，用导线代替电流表，则电路的等效图为：·这样很方便的判断电路的连接方式了。三、判断电流表的测量对象：1.断开电流表，用电器因断路不能工作例3：如图，试判断电流表分别测量哪些灯泡的电流。解析：当断开A3时，L3断路，故A3测的是L3的电流。当断开A2时，L2、L3均断路，故A2测的是L2、L3并联的总电流。当断开A1时，L1、L2、L3全都断路，故A1测的是L1、L2、L3三灯并联的总电流。2.断开电流表，用电器因短路不能工作例4：如图所示的电路，当开关闭合时，电流表的示数分别为和，则通过灯的电流分别为多少？解析：首先判断出三个灯泡是并联的，再依次断开各电流表判断其所测电流。当断开A1时，三灯断路，故A1测的是三灯并联的总电流。当断开A2时，如下图，L1、L2被短路，故A2测的是L1、L2两灯并联的电流。当断开A3时，如下图，L2、L3被短路，故A3测的是L2、L3两灯并联的电流。所以解得四、判断电压表的测量对象：例5:请判断下列电路中V1与V2各测哪个（些）用电器的电压：解析：首先判断电路的连接方式（擦除法确定是串联）；画成熟悉的常规电路（用电器）；添加电压表和电流表：例6：判断下图中，电流表和电压表分别测哪个（些）用电器的物理量？解析：接线柱在不经过用电器、电源时，可以任意移动，将电压表的两个接线，可以分别移到电源、L1、L2的两端，表明电压同时测了电源、L1和L2的电压。例7：如图所示的电路，电压表V1和V2分别测哪一部分的电压？解析：上图所示的电路可以简化成下图所示的等效电路。所以：V1测R1、R2的电压；V2测R2、R3的电压。针对练习：1.图中属于并联电路的是图（）A.甲B.乙C.丙D.丁2.在图中，正确的电路是（）A.甲B.乙C.丙D.丁3.在图中，闭合开关两个灯都能发光的是图（）A.甲B.乙C.丙D.丁4.三盏灯的电路中，熄灭其中一灯，另两灯也熄灭了，这三盏灯的连接方式（）A.一定串联B.一定并联C.可能串联，可能混联D.可能并联，可能混联5.在如图所示电路中，能用电流表测出L1中的电流强度的图是（）6.要用电流表测量通过灯L的电流，下图所示的各个电路图中，正确是（）A.甲B.乙C.丙D.均不正确7.如图所示电路，两灯是联的，当K′闭合，K断开时，灯L1______，灯L2______。（填“不发光”或“发光”）8.在图所示的电路中，只闭合S3时，能亮的灯是______，它们是______联的。闭合S1和S2时，能亮的灯是______，它们是______联的。如只要L1亮，应闭合______，断开______。同时闭合______是不允许的。9.如图所示，电流表A1○、A2○和A3○的示数分别为1.2A，0.8A和0.3A；那么通过L1的电流强度为______A，L2中的电流强度为______A，L3中的电流强度为______A。10.在如图所示的电路中，试分析当开关分别为下述几种情况时，各盏灯能否还发光？（1）S1、S3闭合，S2断开；（2）S2、S3闭合，S1断开；（3）S1、S2断开，S3闭合；（4）S1、S2、S3均断开；（5）S1、S2、S3均闭合。11.图中，要使L1发光，必须闭合的开关是______；要使L2发光，必须闭合的开关是______；要使L3发光，必须闭合的开关是______。12.（四川内江）为节约电能，在居民楼的楼道中，装有由声控开关和光控...
