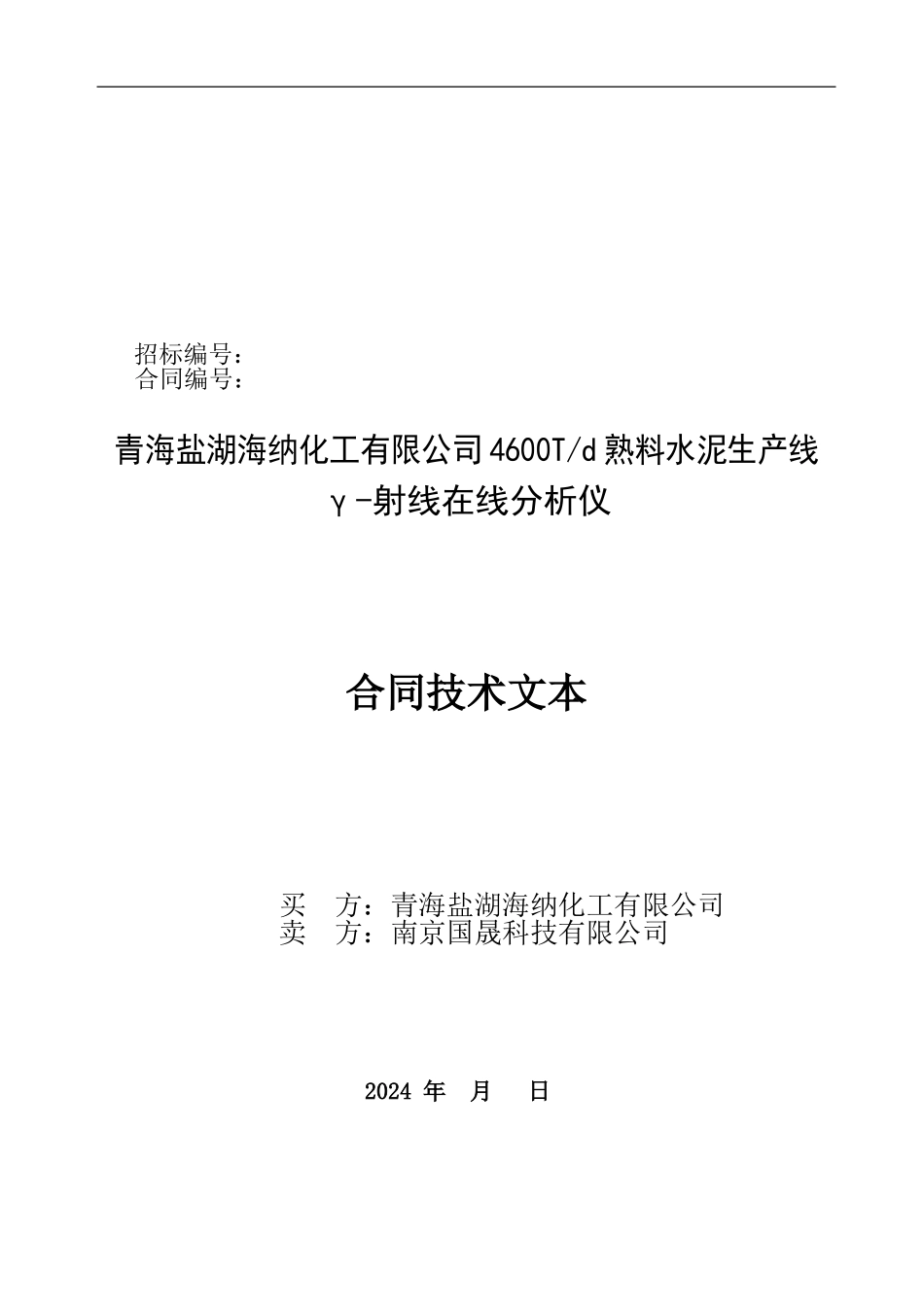

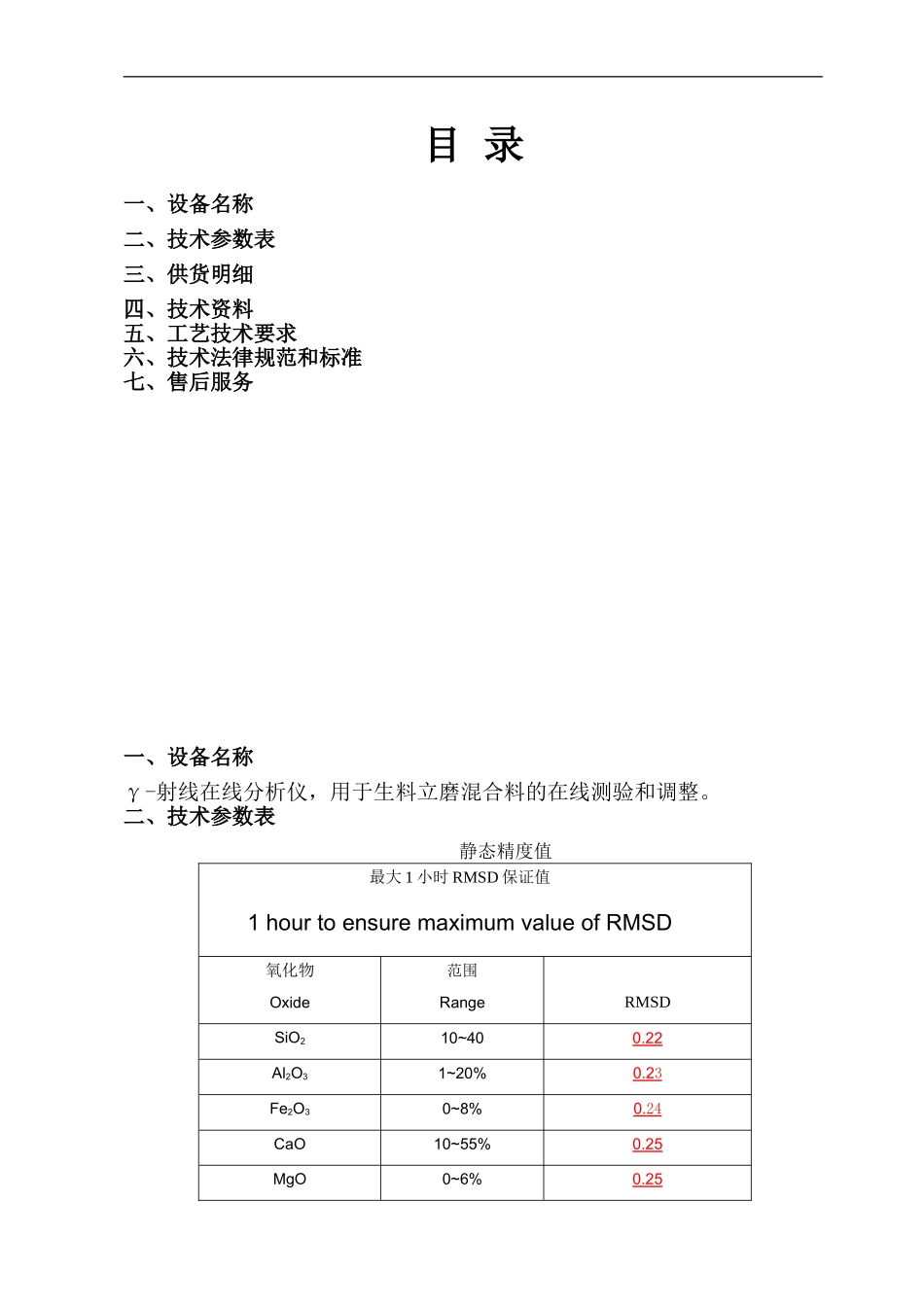

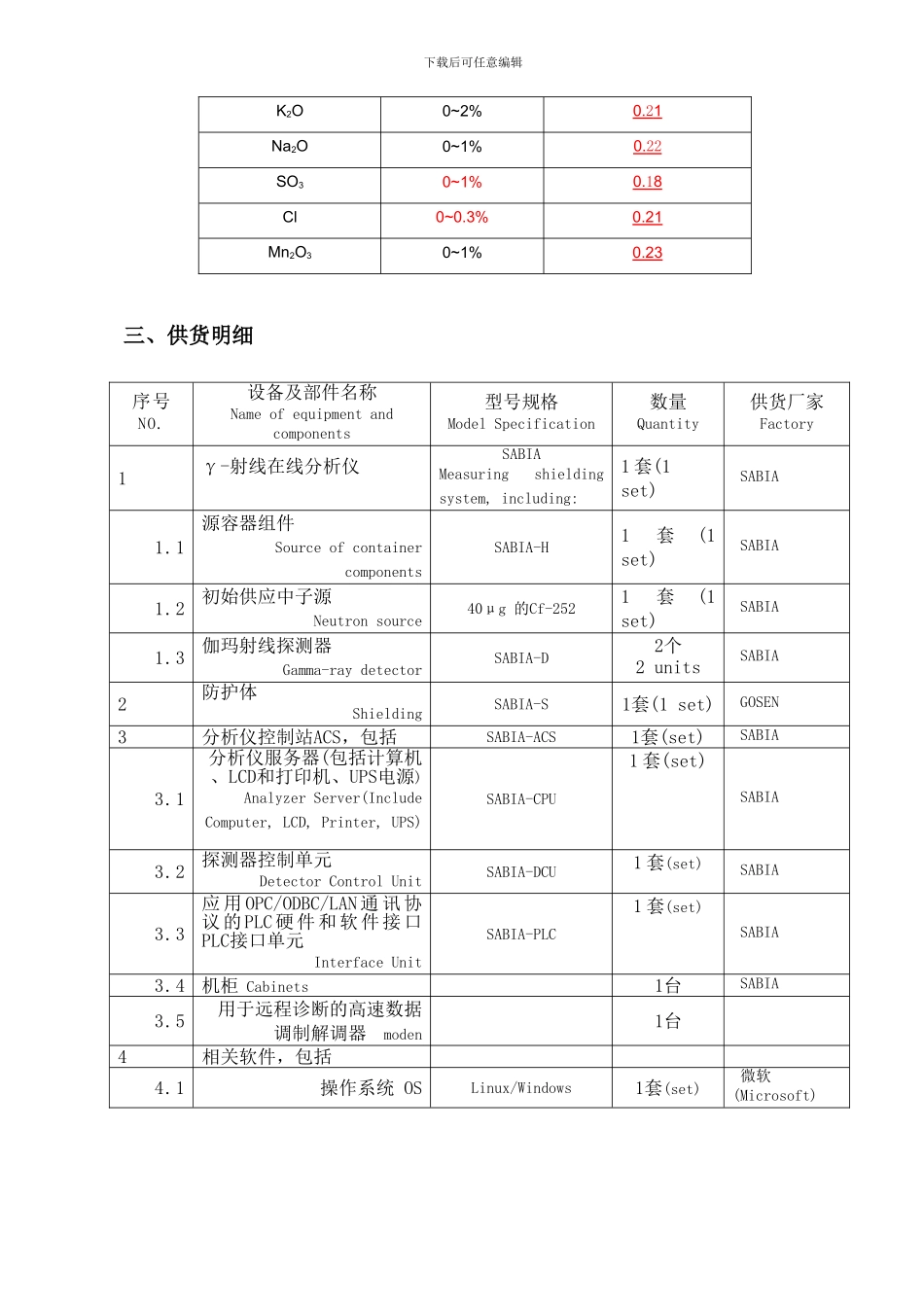

招标编号： 合同编号：青海盐湖海纳化工有限公司 4600T/d 熟料水泥生产线γ-射线在线分析仪合同技术文本买 方：青海盐湖海纳化工有限公司卖 方：南京国晟科技有限公司2024 年 月 日目 录一、设备名称二、技术参数表三、供货明细四、技术资料五、工艺技术要求六、技术法律规范和标准七、售后服务一、设备名称γ-射线在线分析仪，用于生料立磨混合料的在线测验和调整。二、技术参数表静态精度值最大 1 小时 RMSD 保证值1 hour to ensure maximum value of RMSD氧化物Oxide范围RangeRMSDSiO210~400.22Al2O31~20%0.2 3 Fe2O30~8%0. 24 CaO10~55%0.25MgO0~6%0.25下载后可任意编辑K2O0~2%0. 2 1 Na2O0~1%0. 22 SO30~1%0. 1 8 Cl0~0.3%0.21Mn2O30~1%0.23三、供货明细序号NO.设备及部件名称Name of equipment and components型号规格Model Specification数量Quantity供货厂家Factory1γ-射线在线分析仪SABIAMeasuring shielding system, including:1 套(1 set) SABIA1.1源容器组件Source of container componentsSABIA-H1套(1 set)SABIA1.2初始供应中子源Neutron source40μg 的Cf-2521套(1 set)SABIA1.3伽玛射线探测器Gamma-ray detectorSABIA-D2个2 unitsSABIA2防护体Shielding SABIA-S1套(1 set)GOSEN3分析仪控制站ACS，包括SABIA-ACS1套(set)SABIA3.1分析仪服务器(包括计算机、LCD和打印机、UPS电源)Analyzer Server(Include Computer, LCD, Printer, UPS)SABIA-CPU1 套(set)SABIA3.2探测器控制单元Detector Control UnitSABIA-DCU1 套(set)SABIA3.3应 用 OPC/ODBC/LAN 通 讯 协议的 PLC 硬件和软件接口PLC接口单元Interface UnitSABIA-PLC1 套(set)SABIA3.4机柜 Cabinets1台SABIA3.5用于远程诊断的高速数据调制解调器 moden1台4相关软件，包括4.1操作系统 OSLinux/Windows1套(set) 微软(Microsoft)下载后可任意编辑序号NO.设备及部件名称Name of equipment and components型号规格Model Specification数量Quantity供货厂家Factory4.2应用软件(带图形用户界面的基本水泥软件及配料软件)Applications software(base cement software and raw mix control software with GUI) V1.81套(set)SABIA5校 正 标 准 样 Calibration using standard samples6套(set)SABIA6用户手册及相关技术资料User manuals and related technical information3套(s...
