1.5kW电磁炉电路初步设计样本

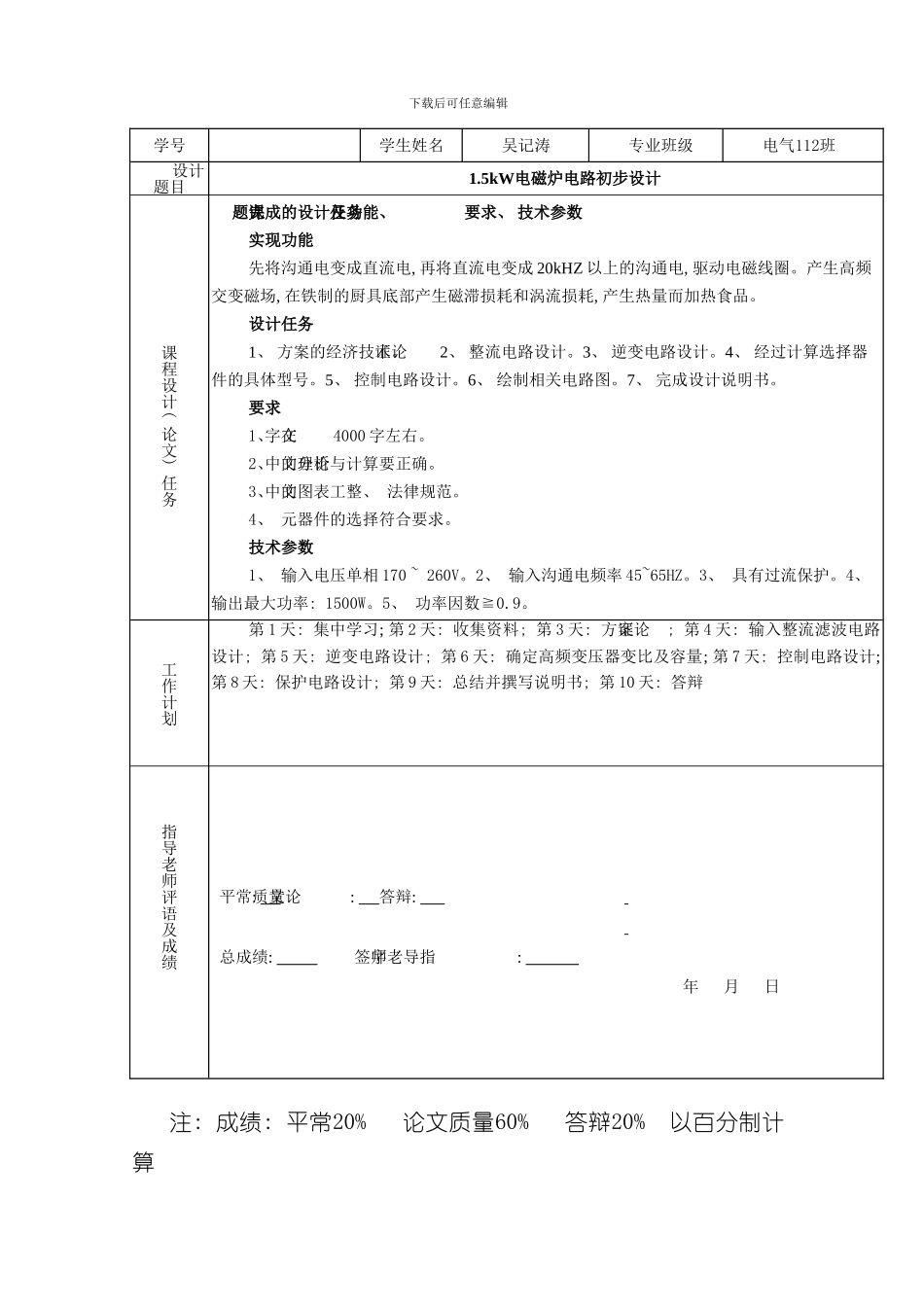

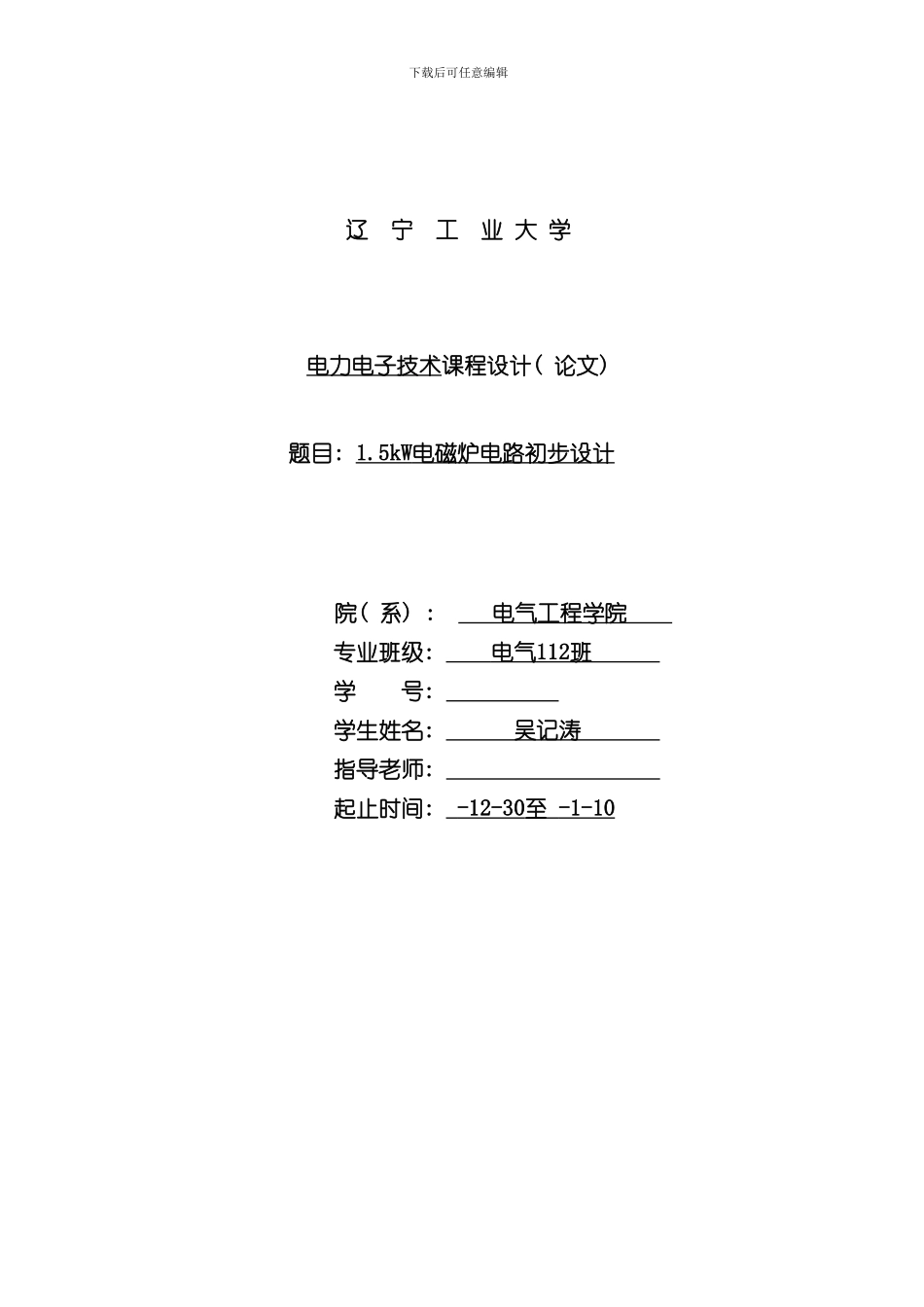

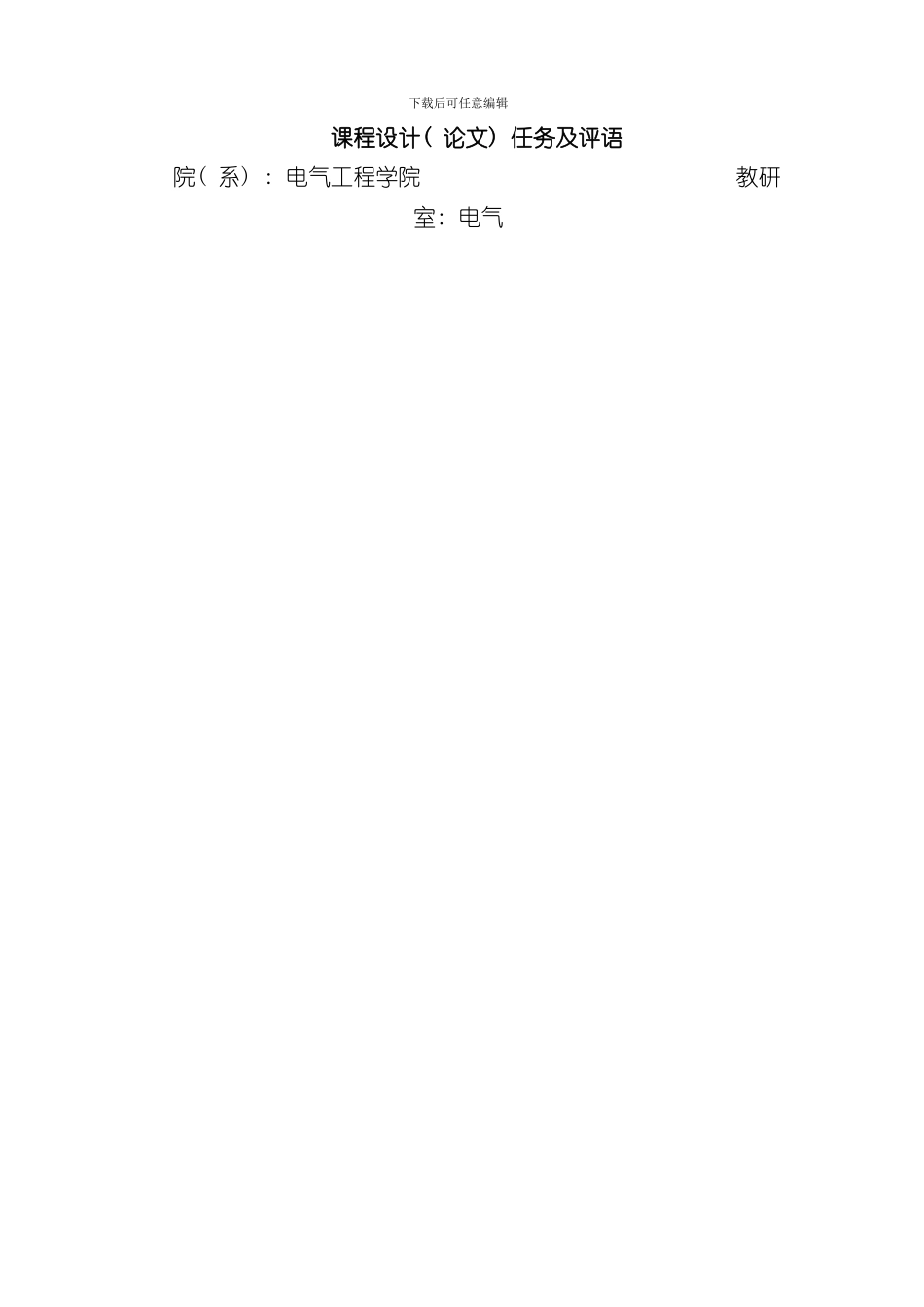

下载后可任意编辑辽 宁 工 业 大 学电力电子技术课程设计( 论文) 题目: 1.5kW 电磁炉电路初步设计 院( 系) : 电气工程学院 专业班级: 电气 112 班 学 号: 学生姓名: 吴记涛 指导老师: 起止时间: -12-30 至 -1-10 下载后可任意编辑课程设计( 论文) 任务及评语院( 系) : 电气工程学院 教研室: 电气下载后可任意编辑注: 成绩: 平常20% 论文质量60% 答辩20% 以百分制计算学号学生姓名吴记涛专业班级电气112班设计题目1.5kW电磁炉电路初步设计课程设计( 论文) 任务课题完成的设计任务及功能、 要求、 技术参数实现功能先将沟通电变成直流电, 再将直流电变成 20kHZ 以上的沟通电, 驱动电磁线圈。产生高频交变磁场, 在铁制的厨具底部产生磁滞损耗和涡流损耗, 产生热量而加热食品。设计任务1、 方案的经济技术论证。2、 整流电路设计。3、 逆变电路设计。4、 经过计算选择器件的具体型号。5、 控制电路设计。6、 绘制相关电路图。7、 完成设计说明书。要求1、 文字在4000 字左右。2、 文中的理论分析与计算要正确。3、 文中的图表工整、 法律规范。4、 元器件的选择符合要求。技术参数1、 输入电压单相 170 ~ 260V。2、 输入沟通电频率 45~65HZ。3、 具有过流保护。4、 输出最大功率: 1500W。5、 功率因数≧0.9。工作计划第 1 天: 集中学习; 第 2 天: 收集资料; 第 3 天: 方案论证; 第 4 天: 输入整流滤波电路设计; 第 5 天: 逆变电路设计; 第 6 天: 确定高频变压器变比及容量; 第 7 天: 控制电路设计; 第 8 天: 保护电路设计; 第 9 天: 总结并撰写说明书; 第 10 天: 答辩指导老师评语及成绩 平常: 论文质量: 答辩: 总成绩: 指导老师签字: 年 月 日下载后可任意编辑摘要电磁炉是一种利用电磁感应原理将电能转换为热能的厨房电器。在电磁灶内部, 由整流电路将 45～65Hz 的沟通电压变成直流电压, 再经过控制电路将直流电压转换成频率为 20kHz 的高频电压 高速变化的电流流过线圈会产生高速变化的磁场, 当磁场内的磁力线经过金属器皿(导磁又导电材料)底部金属体内产生无数的小涡流, 使器皿本身自行高速发热, 然后再加热器皿内的东西。本文主要初步设计了 1.5kW 电磁炉电路,电路的主体是交-直-交变频电路, 在最后输出的部分使用高频变压器连接负载, 也就是电磁炉的锅底。另外, 需要在逆变电路的部分对 IGBT 追加过...
