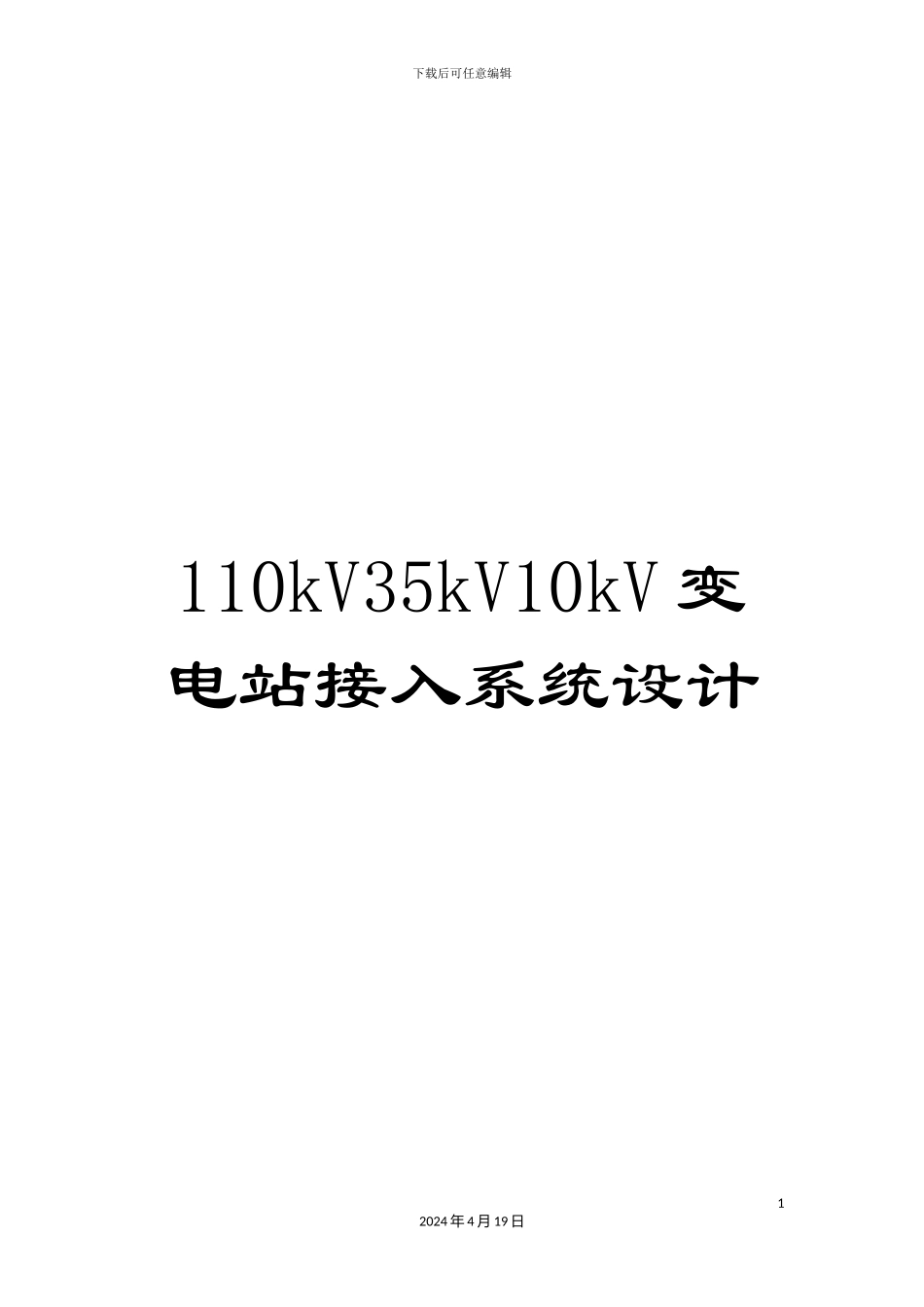

110kV35kV10kV变电站接入系统设计

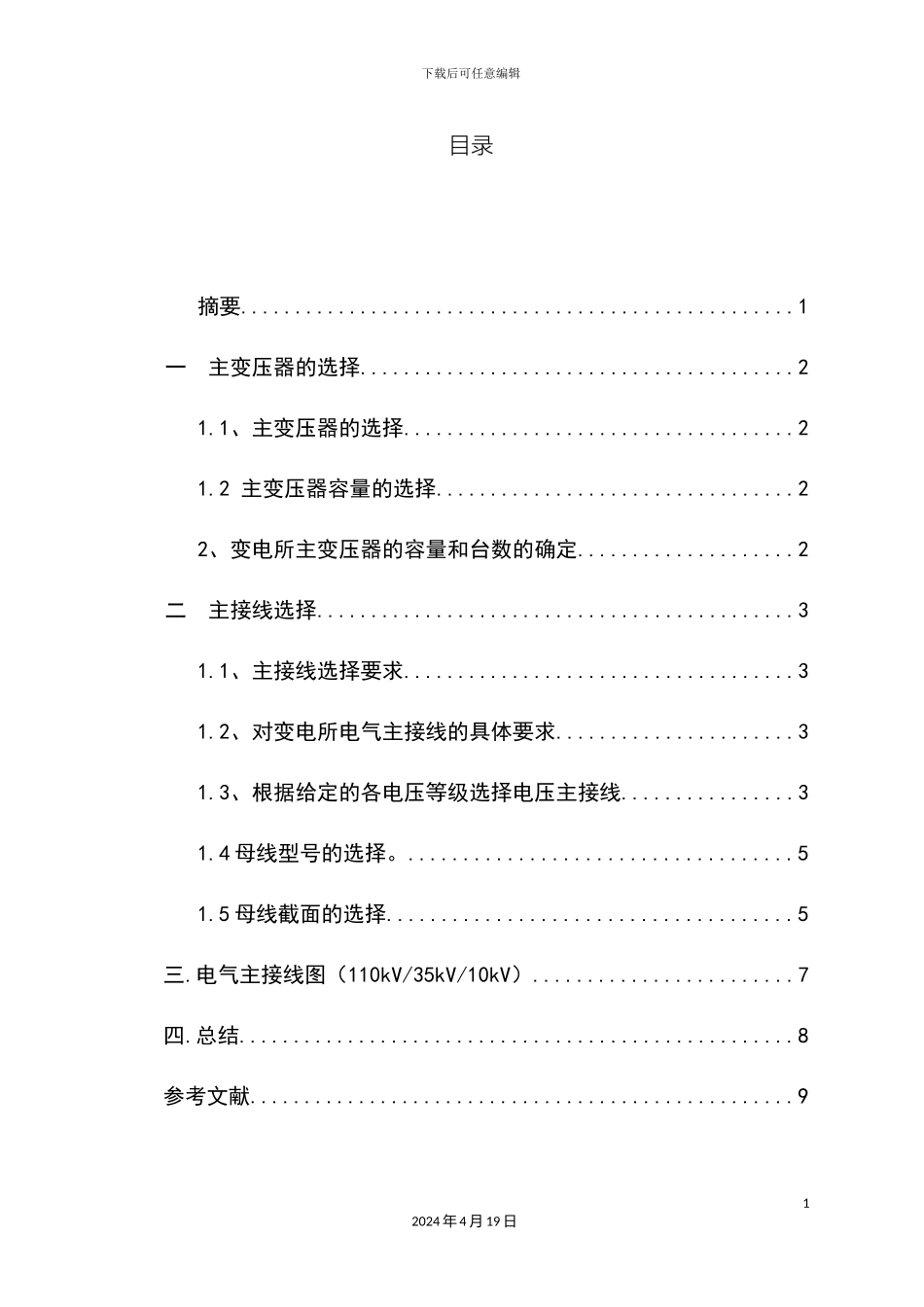

下载后可任意编辑110kV35kV10kV 变电站接入系统设计12024 年 4 月 19 日下载后可任意编辑目录摘要...................................................1一 主变压器的选择........................................21.1、主变压器的选择....................................21.2 主变压器容量的选择.................................22、变电所主变压器的容量和台数的确定....................2二 主接线选择............................................31.1、主接线选择要求....................................31.2、对变电所电气主接线的具体要求......................31.3、根据给定的各电压等级选择电压主接线................31.4 母线型号的选择。...................................51.5 母线截面的选择.....................................5三.电气主接线图（110kV/35kV/10kV）........................7四.总结...................................................8参考文献..................................................912024 年 4 月 19 日下载后可任意编辑摘要电随着电力行业的不断进展，人们对电力供应的要求越来越高，特别是供电稳定性、可靠性和持续性，然而电网的稳定性、可靠性和持续性往往取决于变电所的合理设计和配置。一个典型的变电站要求变电设备运行可靠、操作灵活、经济合理、扩建方便能是由一次能源经加工转化成的能源，与其它形式能源相比，它就具有远距离输送、方便转换与控制、损耗小、效率高、无气体和噪声污染。而发电厂是将一次能源转化成电能而被利用。按一次能源的不同，可将发电厂分为火力发电、水力发电、核能发电、以及风力发电、等太能发电厂。22024 年 4 月 19 日下载后可任意编辑这些电能经过变电站进行变电，降电能输送到负荷区。一 主变压器的选择1.1、主变压器的选择概述：在合理选择变压器时，首先应选择低损耗，低噪音的S9,S10,S11 系列的变压器，不能选用高能耗的电力变压器。应选是变压器的绕组耦合方式、相数、冷却方式，绕组数，绕组导线材质及调压方式。在各种电压等级的变电站中，变压器是主要电气设备之一，其担负着变换网络电压，进行电力传输的重要任务。确定合理的变压器容量是变电所安全可靠供电和网络经济运行的保证。因此，在确保安全可靠供电的基础上，确定变压器的经济容量，提高网络的经济运行素养将具有明显的经济意义。1.2 主变压器容...
