聚丙烯超级静音排水管施工工法创鲁班奖

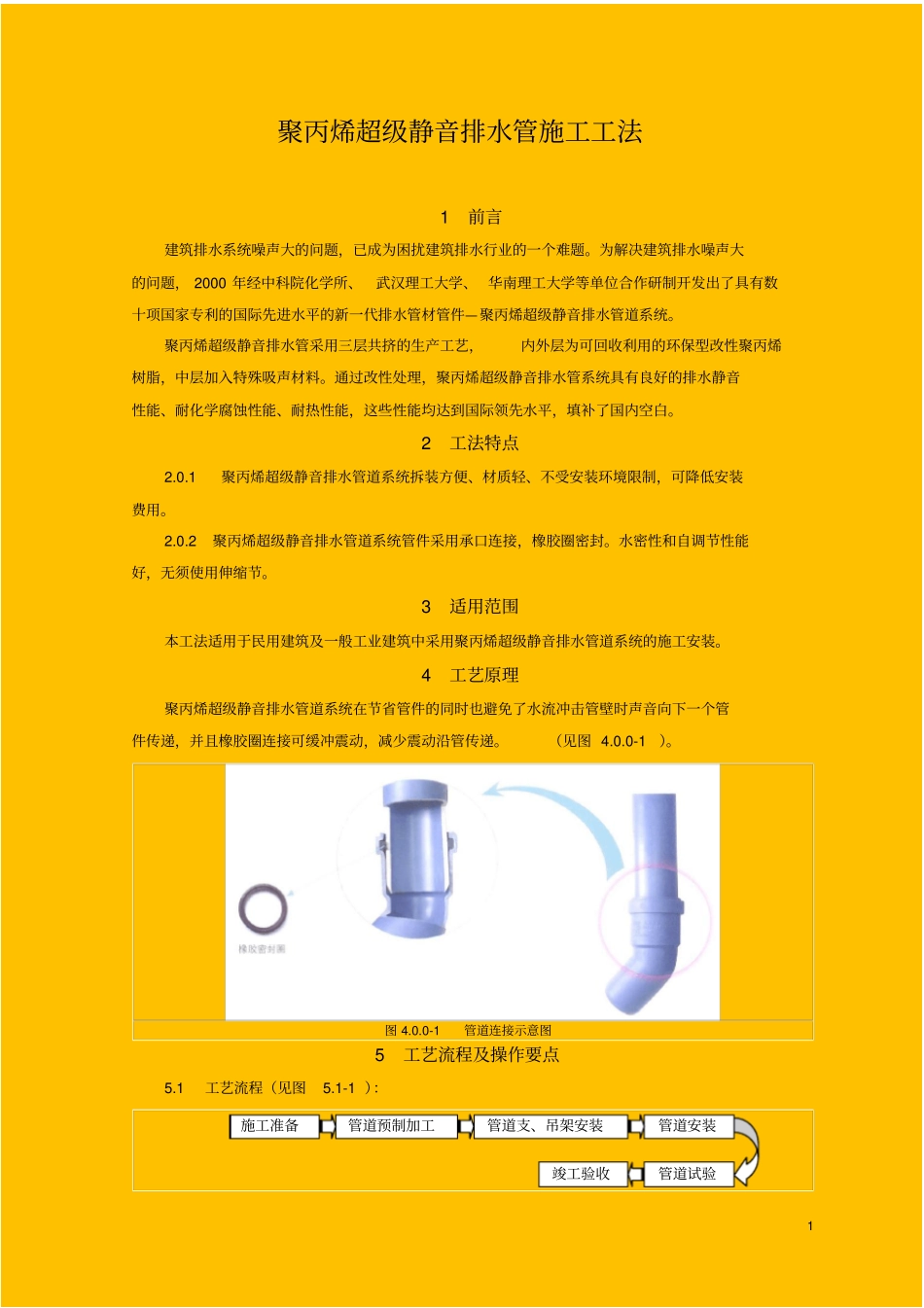

1 聚丙烯超级静音排水管施工工法1前言建筑排水系统噪声大的问题，已成为困扰建筑排水行业的一个难题。为解决建筑排水噪声大的问题， 2000 年经中科院化学所、武汉理工大学、 华南理工大学等单位合作研制开发出了具有数十项国家专利的国际先进水平的新一代排水管材管件—聚丙烯超级静音排水管道系统。聚丙烯超级静音排水管采用三层共挤的生产工艺，内外层为可回收利用的环保型改性聚丙烯树脂，中层加入特殊吸声材料。通过改性处理，聚丙烯超级静音排水管系统具有良好的排水静音性能、耐化学腐蚀性能、耐热性能，这些性能均达到国际领先水平，填补了国内空白。2 工法特点2.0.1 聚丙烯超级静音排水管道系统拆装方便、材质轻、不受安装环境限制，可降低安装费用。2.0.2聚丙烯超级静音排水管道系统管件采用承口连接，橡胶圈密封。水密性和自调节性能好，无须使用伸缩节。3 适用范围本工法适用于民用建筑及一般工业建筑中采用聚丙烯超级静音排水管道系统的施工安装。4 工艺原理聚丙烯超级静音排水管道系统在节省管件的同时也避免了水流冲击管壁时声音向下一个管件传递，并且橡胶圈连接可缓冲震动，减少震动沿管传递。（见图 4.0.0-1）。图 4.0.0-1 管道连接示意图5 工艺流程及操作要点5.1 工艺流程（见图5.1-1 ）：施工准备管道预制加工管道支、吊架安装管道安装管道试验竣工验收2 图 5.1-1 施工工艺流程图5.2 操作要点5.2.1 施工准备1 施工人员应熟悉掌握图纸，熟悉相关国家或行业验收规范和标准图等。2 图纸会审，准备技术资料，进行技术、质量、安全交底。3 管材在进入施工现场时应认真检查，必须符合国家或部颁标准有关质量、技术要求，并有产品出厂合格证明文件。5.2.2 管道预制加工1 根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。2 按所需的长度切割管材，工具可采用手锯，砂轮锯、割刀等机具。端部倒角30° -45 ° ，坡口厚度约为管壁厚度的1/2-2/3，倒角工具可采用木锉、刮刀、手动砂轮等。坡口完成后，应将残屑清除干净，并用砂纸打磨平滑（见图5.2.2-1）。图 5.2.2-1 管道倒角3 管材或管件在连接前，应用棉纱或干布将管材、管件内、外侧擦拭干净，内外表面无尘砂与水迹。当表面有油污时，须用棉纱蘸丙酮或工业乙醇等清洁剂清理干净。4 安装管件承口的橡胶密封圈（见图5.2.2-2）。图 5.2.2-2 安装胶圈5 在管材上标记插入深度线，黑色为实际安装线，红色为底线（见图5.2.2-3）。图 5.2...
