脚蹬式吊篮脚手架施工方案

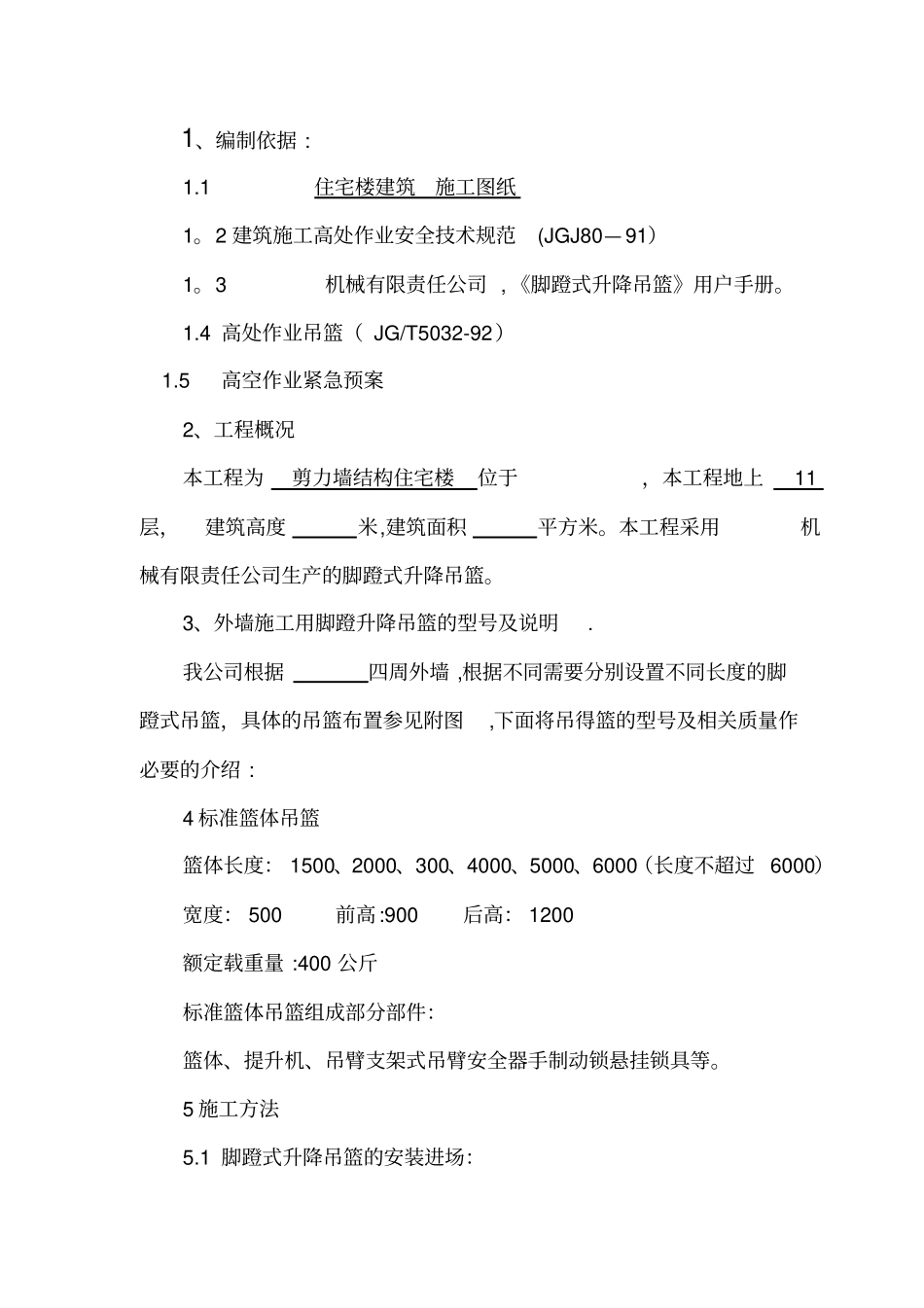

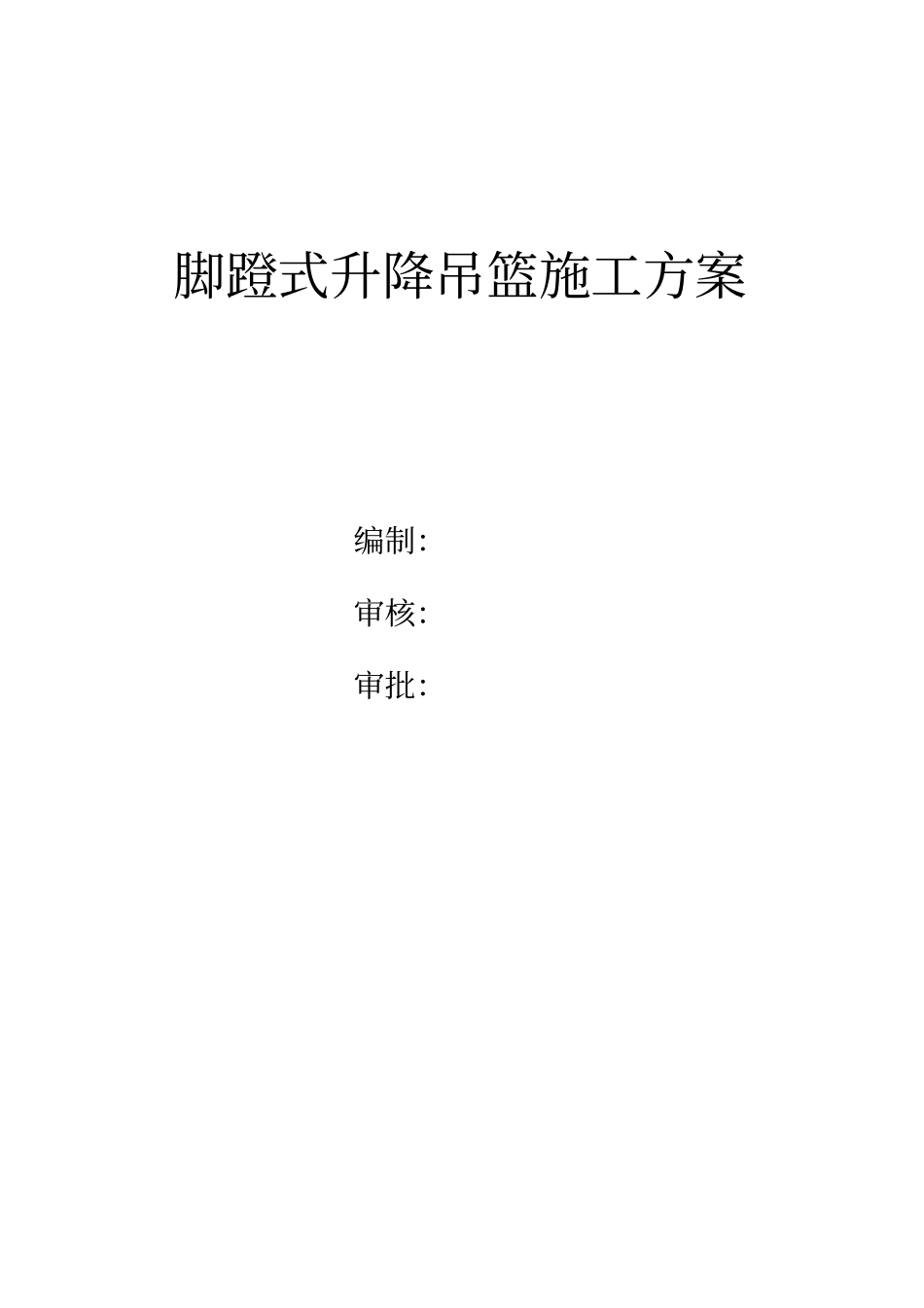

脚蹬式升降吊篮施工方案编制：审核：审批：1、编制依据 :1.1 住宅楼建筑施工图纸1。2 建筑施工高处作业安全技术规范(JGJ80— 91）1。3 机械有限责任公司 , 《脚蹬式升降吊篮》用户手册。1.4 高处作业吊篮（ JG/T5032-92） 1.5高空作业紧急预案2、工程概况本工程为剪力墙结构住宅楼位于，本工程地上11 层，建筑高度米,建筑面积平方米。本工程采用机械有限责任公司生产的脚蹬式升降吊篮。3、外墙施工用脚蹬升降吊篮的型号及说明.我公司根据四周外墙 ,根据不同需要分别设置不同长度的脚蹬式吊篮，具体的吊篮布置参见附图,下面将吊得篮的型号及相关质量作必要的介绍 :4 标准篮体吊篮篮体长度： 1500、2000、300、4000、5000、6000（长度不超过 6000）宽度： 500 前高:900 后高： 1200额定载重量 :400 公斤标准篮体吊篮组成部分部件：篮体、提升机、吊臂支架式吊臂安全器手制动锁悬挂锁具等。5 施工方法5.1 脚蹬式升降吊篮的安装进场：将吊篮用货车运至施工现场,并将吊篮的组合式吊臂、 钢丝绳和配重用施工电梯或塔吊将其运到屋顶，将吊篮的篮体部分搬运至相应位置的地面：5。2 安装：1、篮体的安装与连接（1）依据施工需要确定组合的长度（最长不得超过5 米）（2）根据需要确定所要组装篮体的组数。先将高低两侧栏与篮底相连接（钢网朝内），再连接低(前）栏和高 (后）栏，再将已连接的侧栏与两端提升机相连。待全部连接完毕再依次坚固螺栓。2、吊臂的安装与连接组合式吊臂（1）在工程建筑物顶面 ,将前吊臂②与后吊臂④套接， 中间用螺栓③紧固。（2）将钢丝绳环套⑧（鸡心环）套在卸扣的主体①上，前卸扣承吊承重绳⑥ ,后卸扣承吊安全绳⑦。（具体参照说明书)（3）吊臂的尾部固定采用预留Φ10 的吊环。吊环安装时用Φ8 钢丝绳，每端用三个卡扣、间距10cm，方向错开。使用配重物,按标准吊篮 4米篮体计算，配重物400kg（具体参照说明书10）3、钢丝绳的安装与连接（1）将 4 根钢丝绳运至施工建筑物的顶面， 放在两前吊臂间的前部，然后向下顺放， 当绳头接触面再余出1 米,停止放绳 ,顶面的余绳按捆好放置原处，此绳作为工作绳，用同样的方法顺放第二根钢丝绳触到地面时停放,此绳作为安全绳 .（2）绳头卡紧：将顶面钢丝绳的预留处套上环套(鸡心环 )，用三个卡依次卡紧。三个滑鞍①方面一致,放在受力的那侧， U 型加强栓②卡在钢丝绳尾部 ,间距为 100mm。(3）卸扣式悬挂连接 :将钢丝绳环⑦套入卸扣体④，然...
