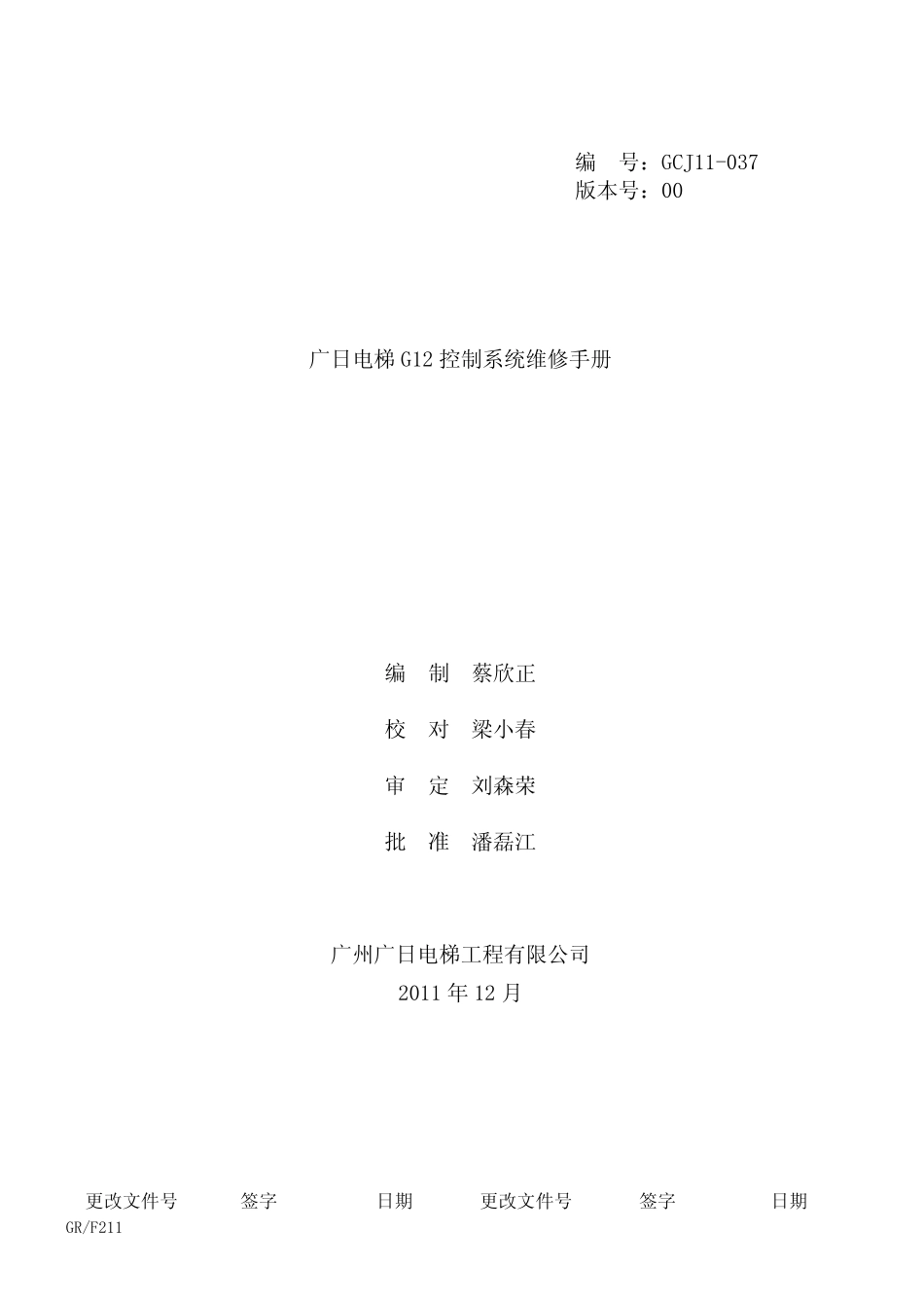

更改文件号签字日期更改文件号签字日期GR/F211编号：GCJ11-037版本号：00广日电梯 G12 控制系统维修手册编制蔡欣正校对梁小春审定刘森荣批准潘磊江广州广日电梯工程有限公司2011 年 12 月广日电梯G12 控制系统维修手册编号：GCJ11-037共19 页第1 页GR/F212说明：本维修手册依据国家标准《电梯维修规范GB/T18775》编制，所列的全部内容仅适用于广日电梯G12 控制系统的电梯作为维修指引。目录一、G12 控制系统简介··································· 第2 页二.G12 系统电梯安全回路检查方法······················ 第8 页二.G12 系统故障码解释及相应的检查·······················第10 页广日电梯G12 控制系统维修手册编号：GCJ11-037共19 页第2 页GR/F212一、G12 控制系统简介G12 控制系统的功能、故障码、主板按键方法与 GRE03 系统基本相同。但硬件方面除了变频器底座外，主控板、继电器插接板、变频器、轿厢数显、轿厢通讯板、外召通讯板均为 G12 系统专用，不可以与 GRE03 系统所使用的硬件交换使用。G12 系统可使用 GRE03 系统编程器进行调试，但需升级编程器版本。G12 系统控制屏外观广日电梯G12 控制系统维修手册编号：GCJ11-037共19 页第3 页GR/F212控制柜ELSC02 主控板GT12-4T110 变频器开关电源继电器插接板广日电梯G12 控制系统维修手册编号：GCJ11-037共19 页第4 页GR/F212G12 主控板输入状态显示 X0~X36输出状态显示 Y0~Y15编码器板编程器插接口广日电梯G12 控制系统维修手册编号：GCJ11-037共19 页第5 页GR/F212继电器板 F1~F15、KC、KD、KZ、KP 插接DZP 10 位插接。安全回路，轿厢照明电源输入KA 10 位插接。值班室对讲，消防反馈，抱闸输出KMJ 、 GMJ 、 1GMJ 、1KMJ、XFJ、TDJ、MQA、MQB、MQC 继电器广日电梯G12 控制系统维修手册编号：GCJ11-037共 19 页第 6 页GR/F212G12 系统轿顶箱G12 系统轿顶箱轿顶箱应急电源板充电电池报站钟36V 变压器广日电梯G12 控制系统维修手册编号：GCJ11-037共19 页第7 页GR/F212G12 系统轿顶箱内应急电源板左起1,2 端子为220V 输入；3为地线；5,6 为220V 输出7,8 端子为轿厢照明；9，10 为对讲机、蜂鸣器电源广日电梯G12 控制系统维修手册编号：GCJ11-037共19 页第8 页GR/F212轿厢数显（正面）轿厢数显（背面）轿厢通讯板JP1...
