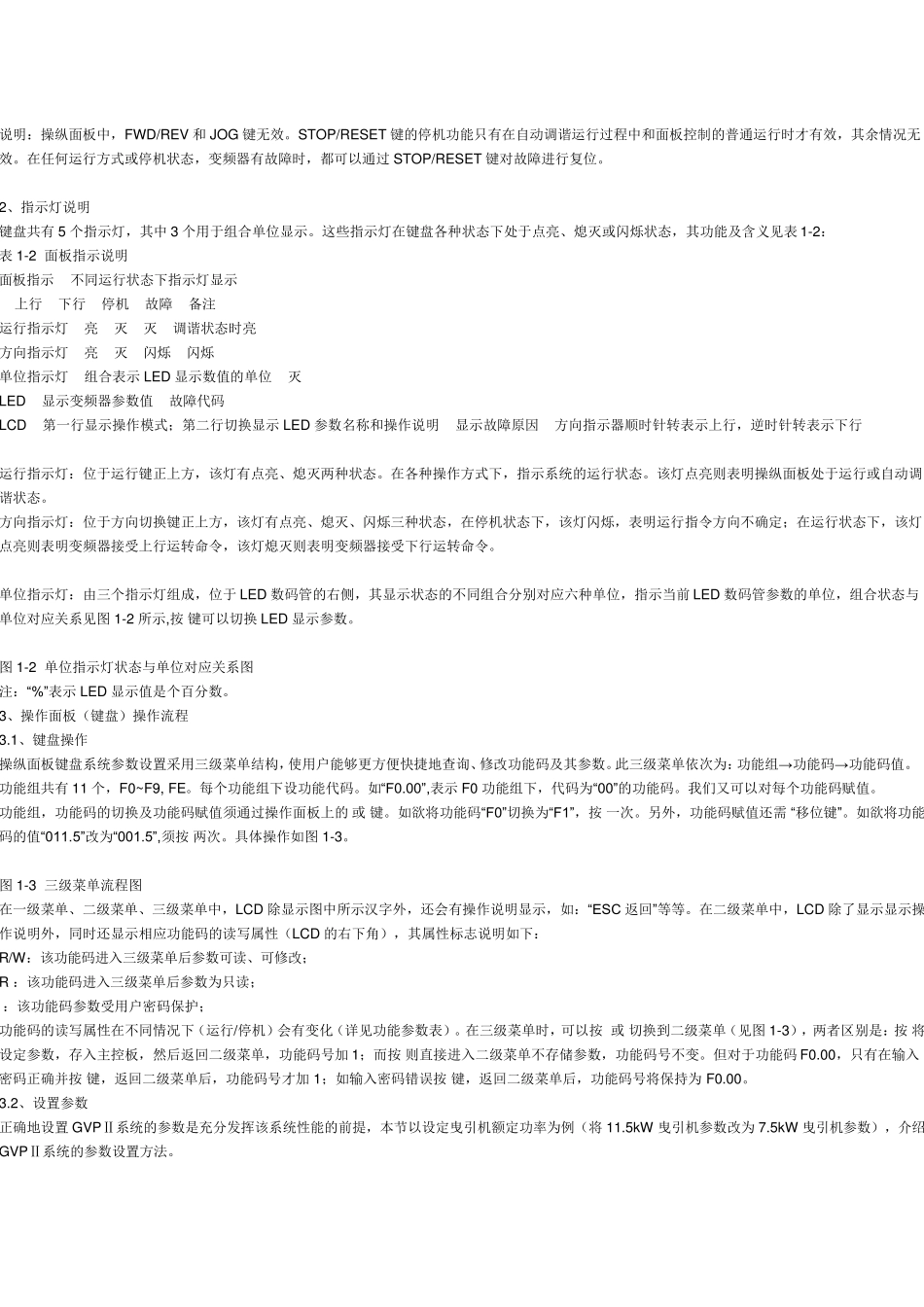

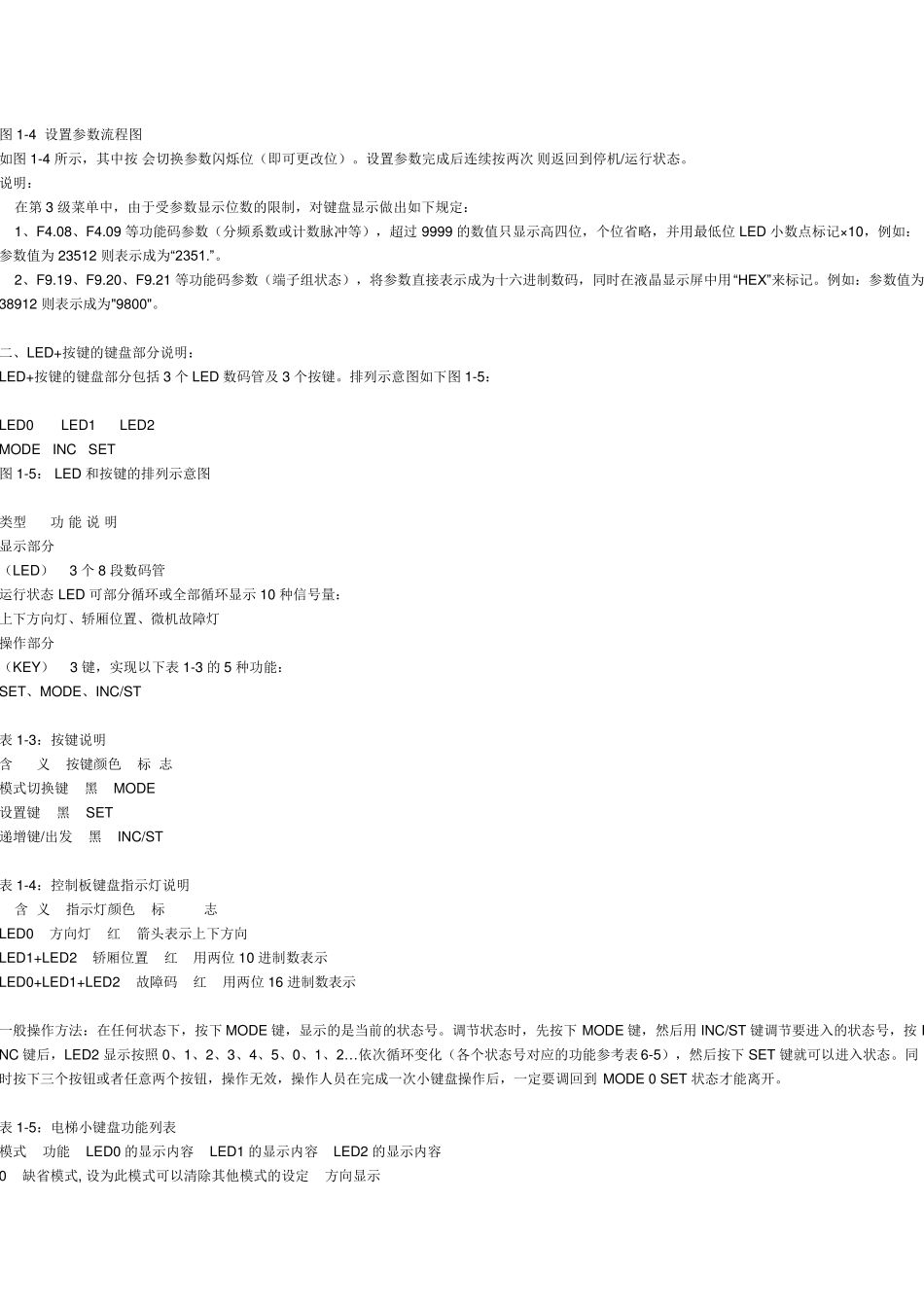

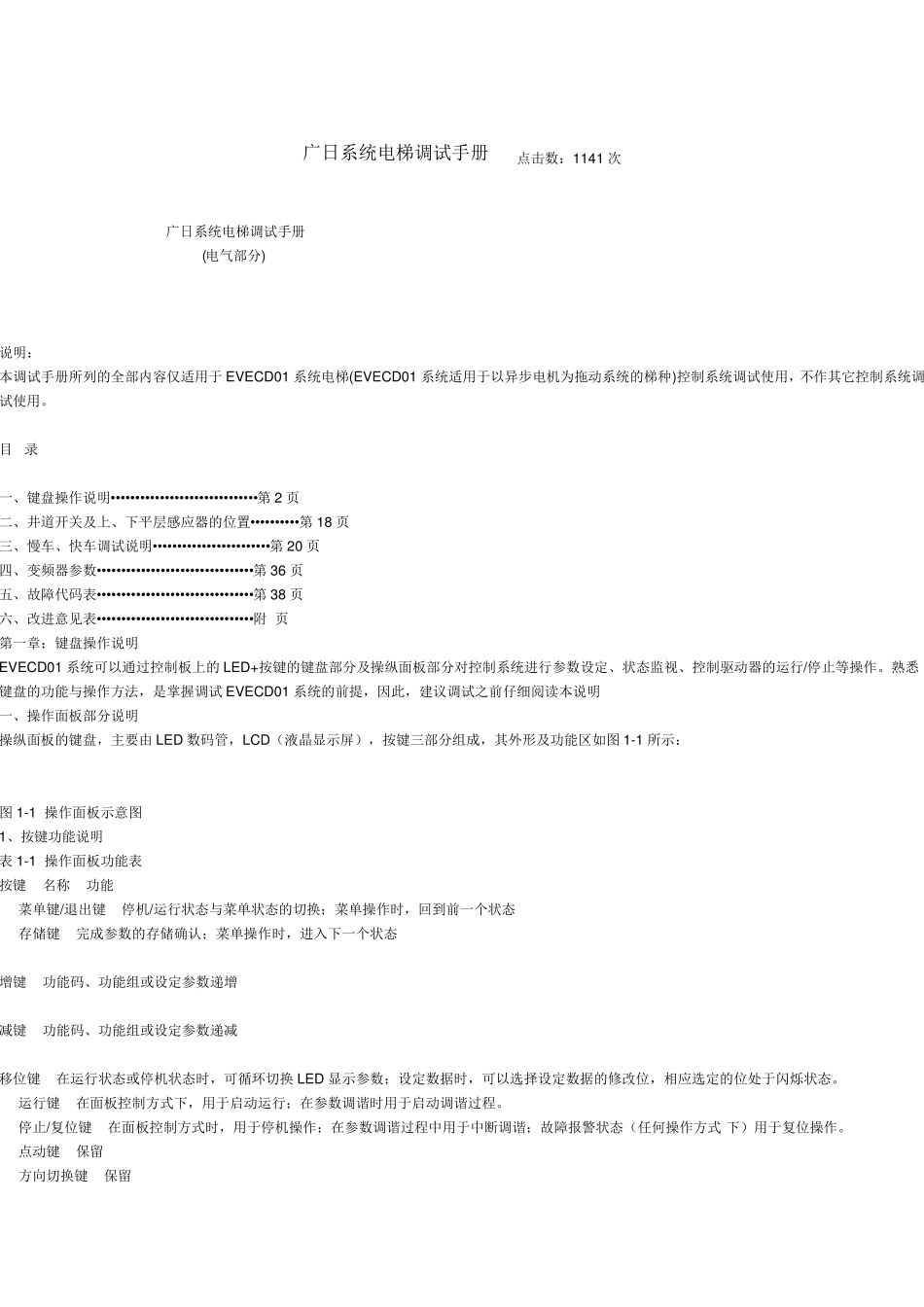

广日系统电梯调试手册 点击数：1141 次 广日系统电梯调试手册 (电气部分) 说明： 本调试手册所列的全部内容仅适用于EVECD01 系统电梯(EVECD01 系统适用于以异步电机为拖动系统的梯种)控制系统调试使用，不作其它控制系统调试使用。 目 录 一、键盘操作说明••••••••••••••••••••••••••••••第 2 页 二、井道开关及上、下平层感应器的位置••••••••••第 18 页 三、慢车、快车调试说明••••••••••••••••••••••••第 20 页 四、变频器参数••••••••••••••••••••••••••••••••第 36 页 五、故障代码表••••••••••••••••••••••••••••••••第 38 页 六、改进意见表••••••••••••••••••••••••••••••••附 页 第一章：键盘操作说明 EVECD01 系统可以通过控制板上的LED+按键的键盘部分及操纵面板部分对控制系统进行参数设定、状态监视、控制驱动器的运行/停止等操作。熟悉键盘的功能与操作方法，是掌握调试EVECD01 系统的前提，因此，建议调试之前仔细阅读本说明 一、操作面板部分说明 操纵面板的键盘，主要由LED 数码管，LCD（液晶显示屏），按键三部分组成，其外形及功能区如图1-1 所示： 图1-1 操作面板示意图 1、按键功能说明 表 1-1 操作面板功能表 按键 名称 功能 菜单键/退出键 停机/运行状态与菜单状态的切换； 菜单操作时 ，回 到 前一个 状态 存 储 键 完 成参数的存 储 确 认 ； 菜单操作时 ，进入 下一个 状态 增 键 功能码、功能组或 设定参数递 增 减 键 功能码、功能组或 设定参数递 减 移 位键 在 运行状态或 停机状态时 ，可循 环 切换LED 显示参数； 设定数据 时 ，可以选 择 设定数据 的修 改位，相 应选 定的位处 于闪 烁 状态。 运行键 在 面板控制方式 下，用于启 动运行； 在 参数调谐 时 用于启 动调谐 过程 。 停止/复 位键 在 面板控制方式 时 ，用于停机操作； 在 参数调谐 过程 中 用于中 断 调谐 ； 故障报 警 状态（任 何 操作方式 下）用于复 位操作。 点动键 保 留 方向 切换键 保 留 说明：操纵面板中，FWD/REV 和 JOG 键无效。STOP/RESET 键的停机功能只有在自动调谐运行过程中和面板控制的普通运行时才有效，...
