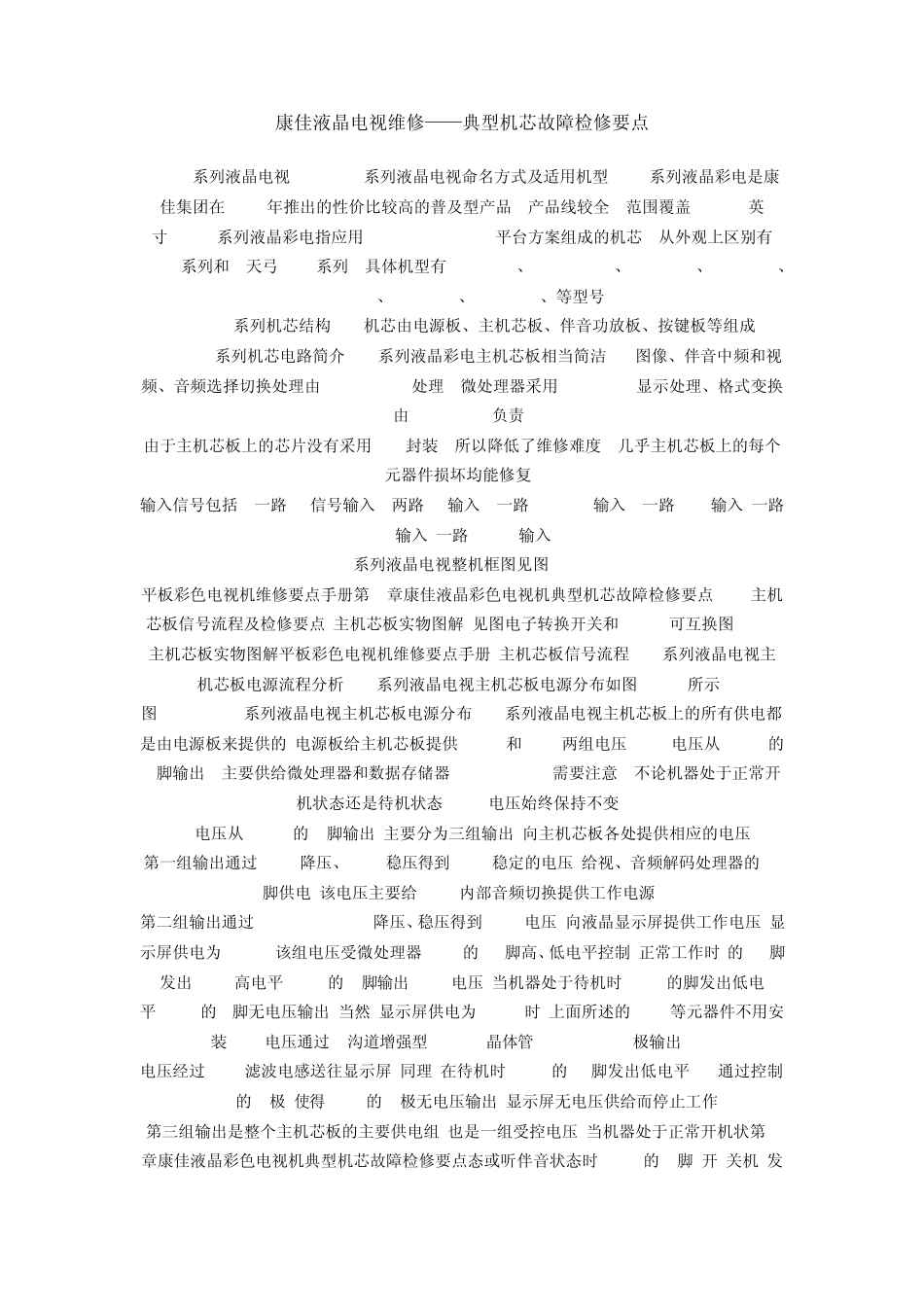

康佳液晶电视维修——典型机芯故障检修要点 1 "AS"系列液晶电视.1.1 "AS"系列液晶电视命名方式及适用机型"AS" 系列液晶彩电是康佳集团在 2006年推出的性价比较高的普及型产品, 产品线较全, 范围覆盖 26--42英寸."AS" 系列液晶彩电指应用 MSTA61510A+UOC3平台方案组成的机芯, 从外观上区别有"12" 系列和" 天弓 28" 系列, 具体机型有 LC26AS28、, LC37AS28、LC40AS28、LC42AS28、LC26AS12、LC32AS12、LC37AS12、等型号. .1.2 "AS"系列机芯结构"AS"机芯由电源板、主机芯板、伴音功放板、按键板等组成. .1.3 "AS"系列机芯电路简介"AS"系列液晶彩电主机芯板相当简洁,TV图像、伴音中频和视频、音频选择切换处理由 TDA15063H1处理, 微处理器采用 W79E632, 显示处理、格式变换由 MST61510A负责. 由于主机芯板上的芯片没有采用 BGA封装, 所以降低了维修难度, 几乎主机芯板上的每个元器件损坏均能修复. 输入信号包括: 一路 RF信号输入, 两路 AV输入, 一路 S-Video输入, 一路 VGA/输入,一路DVI输入,一路 YCbCr输入. "AS"系列液晶电视整机框图见图 4-1-1. 平板彩色电视机维修要点手册第 4章康佳液晶彩色电视机典型机芯故障检修要点.1.4主机芯板信号流程及检修要点.主机芯板实物图解(见图电子转换开关和 CU257可互换图 4-1-2主机芯板实物图解平板彩色电视机维修要点手册.主机芯板信号流程"AS"系列液晶电视主机芯板电源流程分析"AS"系列液晶电视主机芯板电源分布如图 4-1-3所示. 图 4-1-3 "AS"系列液晶电视主机芯板电源分布"AS"系列液晶电视主机芯板上的所有供电都是由电源板来提供的.电源板给主机芯板提供 12.0V和 5.0V两组电压.5.0V电压从 XS805的3脚输出, 主要供给微处理器和数据存储器 N002(24C16).需要注意, 不论机器处于正常开机状态还是待机状态,5.0V电压始终保持不变. .0V电压从 XS805的 1脚输出,主要分为三组输出,向主机芯板各处提供相应的电压. 第一组输出通过 R811降压、D806稳压得到 8.0V稳定的电压,给视、音频解码处理器的 84脚供电,该电压主要给 N401内部音频切换提供工作电源. 第二组输出通过 N800(MP1410ES)降压、稳压得到 5.0V电压,向液晶显示屏提供工作电压(显示屏供电为 5.0V),该组电压受微处理器 N001的 31脚高、低电平控制.正常工作时,的 31脚发出 4.1V高电平,N800的 3脚输出 5.0V电压;当机器处于待机时,N001的脚发出低电平,N800的 3脚无电压输出.当然,显示屏...
