××××××××绿化项目 廊 架 施 工 方 案 ××××××有限公司
廊架施工方案 1
施工流程 施工现场放线 → 基础施工→ 钢构件及钢化玻璃成型加工→ 现场安装 → 饰面工程 2
各分部分项工程的施工要点 （1）工程内容 本工程廊架由钢柱、钢梁、钢化玻璃等构件组成

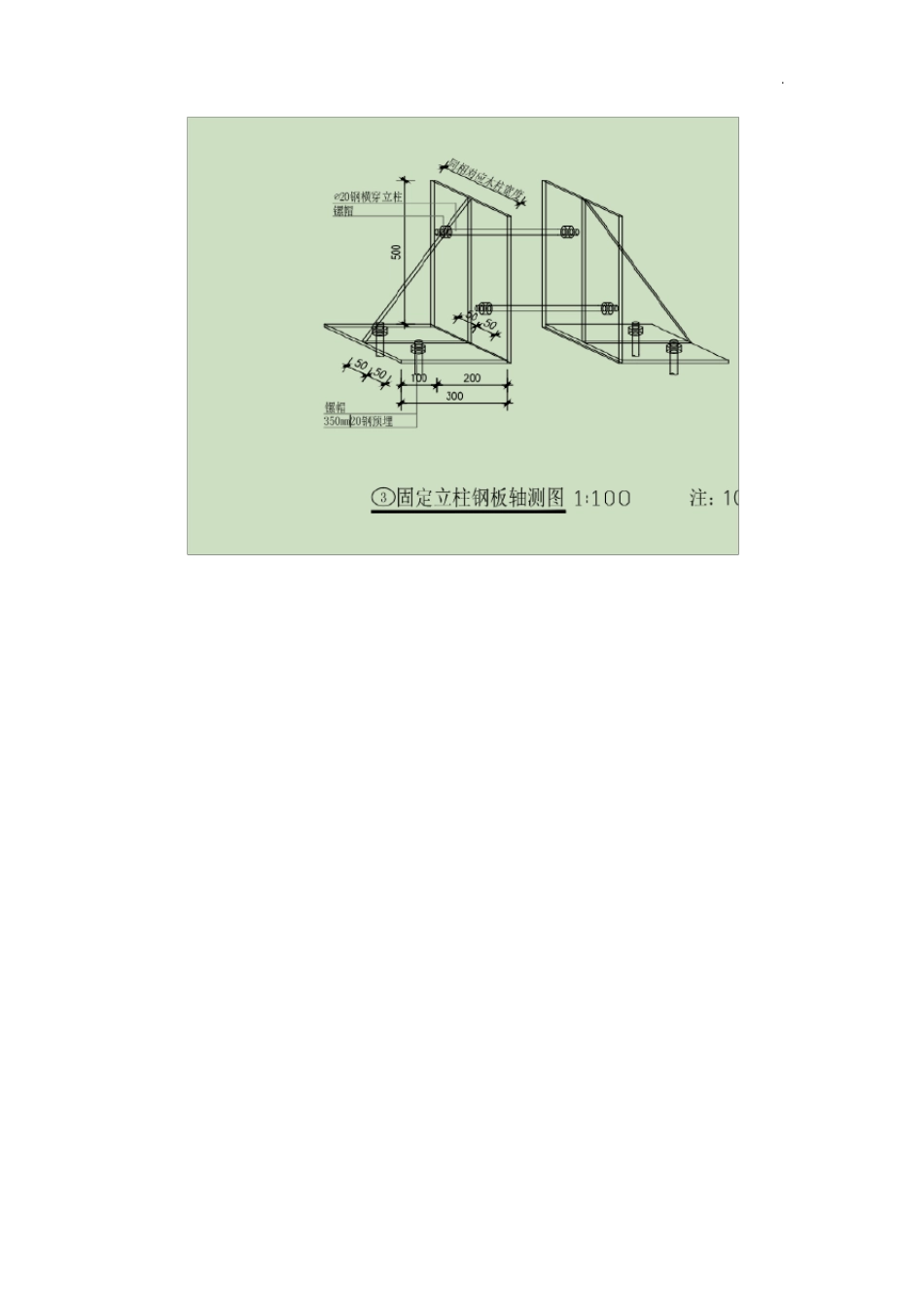

1、放线 在车库两侧钢筋砼围挡处现场放线量尺，根据实际情况确定柱的具体安装位置
2、钢构件安装 柱的安装：用托线板测垂直校正标高，使柱的垂直度、水平度、标高符合设计要求，立即点焊固定，然后焊接整条焊缝
一、钢柱的吊装 1、对基础进行复测，包括锚栓的露出长度，锚栓中心线对基准线的位移偏差，锚栓间距，基础标高，对于不合格的进行处理后方可进行吊装
2、为了控制柱子的安装标高，还事先在柱子可视的截面上划出500mm 的位置，以便安装时进行标高的微调、校正
在复测合格的基础上安装钢柱，首先用单支钢丝绳将柱子捆绑好，吊点位置选择在距柱端1/3 柱长的位置
通过旋转法将柱子吊起，将钢柱吊起送至安装位置
绑扎处应设加垫
二、钢柱的校正 1、在柱子可视面上事先画出中心线，然后在两个相互垂直的方向用经纬仪对柱子的垂直度进行调整
2、通过测量柱子内侧距建筑物上弹好的控制线的距离来控制柱子的垂直度
3、柱子的标高、轴线和垂直度偏差的调整是相互联 系 的兼 顾的，待 所 有 标准都 达 到 时才 算 完 成 校正工 作
第 二 节 钢 梁 安 装 工 艺 将 钢 梁 卸 车 到 各 柱 附 近 ， 用 汽 车 吊 送 到 楼 层 面 ， 再 由 桅 杆 吊 安装 ， 有 部 分 构 件 重 的 主 梁 可 以 和 汽 车 吊 进 行 台 吊
次 梁 可 以 用 自 制 轮胎 式 （ 5t） 起 重 机 安 装
先 主 梁 后 次 梁 再 檩 条 ， 逐 根 按 编 号 用 桅 杆 吊
