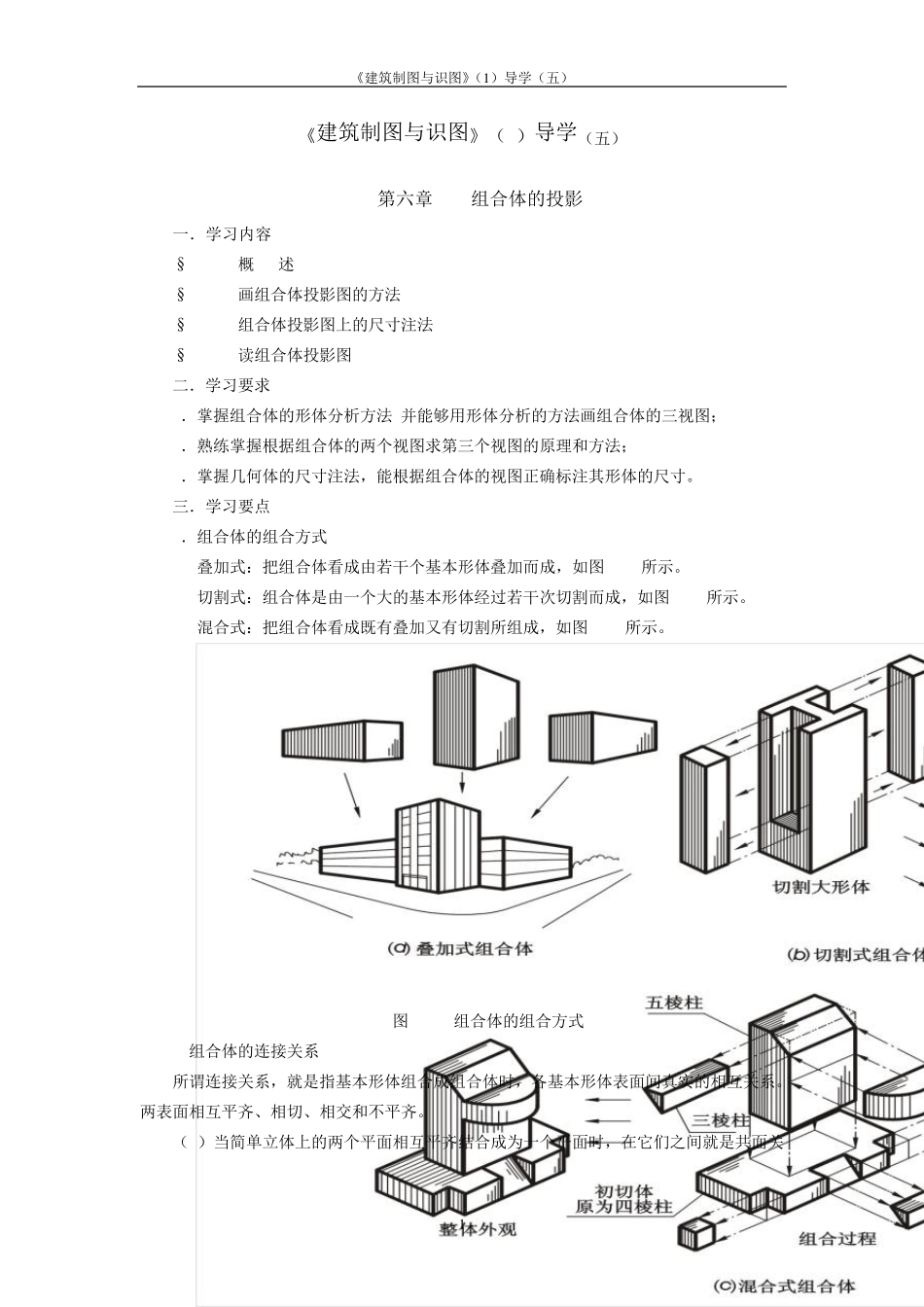

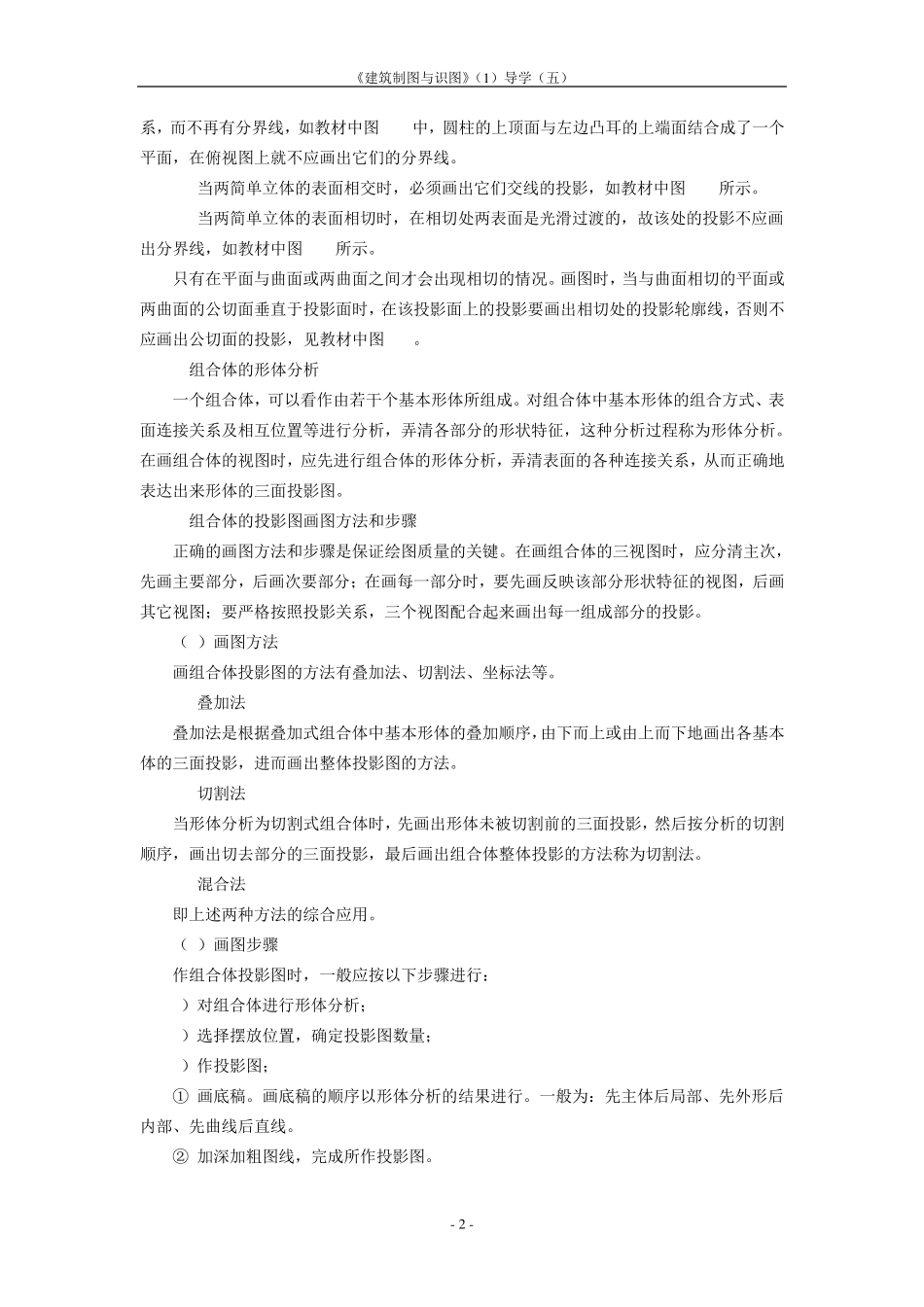

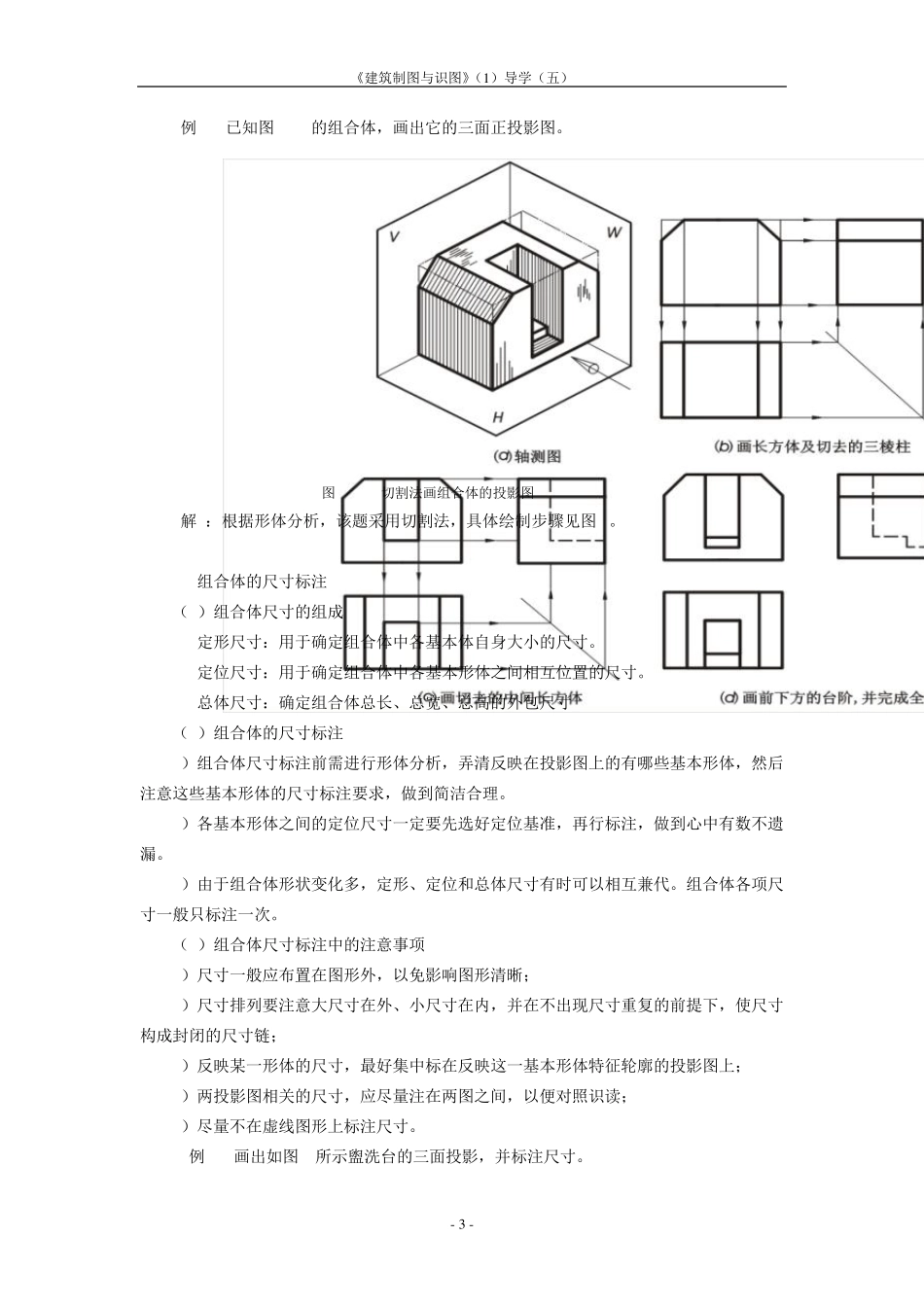

《建筑制图与识图》（1 ）导学（五） - 1 - 《建筑制图与识图》（1）导学（五） 第六章 组合体的投影 一．学习内容 §6.1 概 述 §6.2 画组合体投影图的方法 §6.3 组合体投影图上的尺寸注法 §6.4 读组合体投影图 二．学习要求 1．掌握组合体的形体分析方法,并能够用形体分析的方法画组合体的三视图； 2．熟练掌握根据组合体的两个视图求第三个视图的原理和方法； 3．掌握几何体的尺寸注法，能根据组合体的视图正确标注其形体的尺寸。 三．学习要点 1．组合体的组合方式 (1)叠加式：把组合体看成由若干个基本形体叠加而成，如图1(a)所示。 (2)切割式：组合体是由一个大的基本形体经过若干次切割而成，如图1(b)所示。 (3)混合式：把组合体看成既有叠加又有切割所组成，如图1(c)所示。 图1 组合体的组合方式 2.组合体的连接关系 所谓连接关系，就是指基本形体组合成组合体时，各基本形体表面间真实的相互关系。 两表面相互平齐、相切、相交和不平齐。 （1）当简单立体上的两个平面相互平齐结合成为一个平面时，在它们之间就是共面关 《建筑制图与识图》（1 ）导学（五） - 2 - 系，而不再有分界线，如教材中图 6-2中，圆柱的上顶面与左边凸耳的上端面结合成了一个平面，在俯视图上就不应画出它们的分界线。 (2)当两简单立体的表面相交时，必须画出它们交线的投影，如教材中图 6-2所示。 (3)当两简单立体的表面相切时，在相切处两表面是光滑过渡的，故该处的投影不应画出分界线，如教材中图 6-3所示。 只有在平面与曲面或两曲面之间才会出现相切的情况。画图时，当与曲面相切的平面或两曲面的公切面垂直于投影面时，在该投影面上的投影要画出相切处的投影轮廓线，否则不应画出公切面的投影，见教材中图 6-4。 3.组合体的形体分析 一个组合体，可以看作由若干个基本形体所组成。对组合体中基本形体的组合方式、表面连接关系及相互位置等进行分析，弄清各部分的形状特征，这种分析过程称为形体分析。在画组合体的视图时，应先进行组合体的形体分析，弄清表面的各种连接关系，从而正确地表达出来形体的三面投影图。 4.组合体的投影图画图方法和步骤 正确的画图方法和步骤是保证绘图质量的关键。在画组合体的三视图时，应分清主次，先画主要部分，后画次要部分；在画每一部分时，要先画反映该部分形状特征的视图，后画其它视图；要严格按照投影关系，三个视图配合起来画出每一组成部分的投影。 （1）...
