建筑材料不燃性试验方法

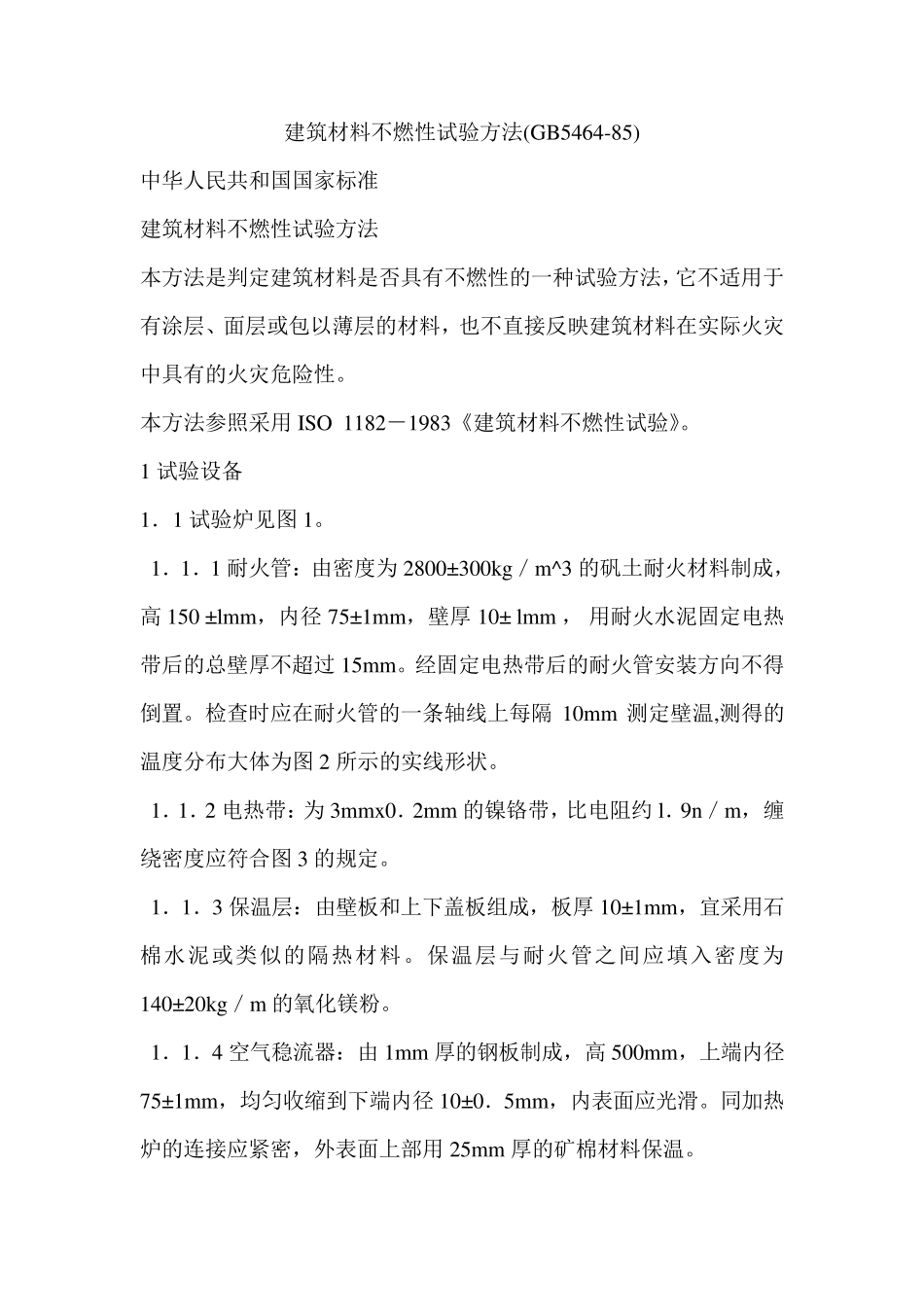

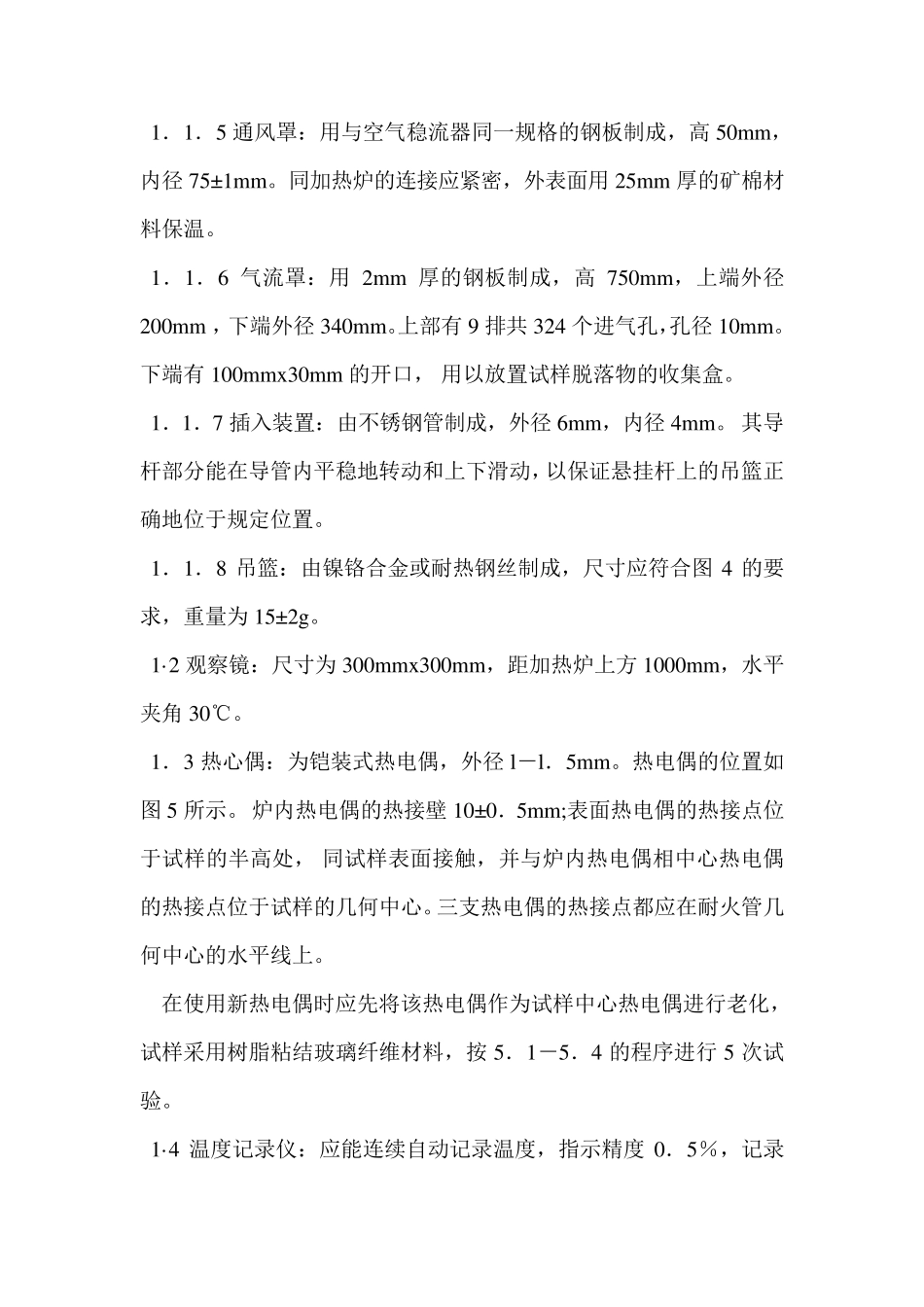

建筑材料不燃性试验方法(GB5464-85) 中华人民共和国国家标准 建筑材料不燃性试验方法 本方法是判定建筑材料是否具有不燃性的一种试验方法，它不适用于有涂层、面层或包以薄层的材料，也不直接反映建筑材料在实际火灾中具有的火灾危险性。 本方法参照采用ISO 1182－1983《建筑材料不燃性试验》。 1 试验设备 1．1 试验炉见图 1。 1．1．1 耐火管：由密度为 2800±300kg／m^3 的矾土耐火材料制成，高 150 ±lmm，内径 75±1mm，壁厚 10± lmm ， 用耐火水泥固定电热带后的总壁厚不超过 15mm。经固定电热带后的耐火管安装方向不得倒置。检查时应在耐火管的一条轴线上每隔 10mm 测定壁温,测得的温度分布大体为图 2 所示的实线形状。 1．1．2 电热带：为 3mmx0．2mm 的镍铬带，比电阻约 l．9n／m， 缠绕密度应符合图 3 的规定。 1．1．3 保温层：由壁板和上下盖板组成，板厚 10±1mm，宜采用石棉水泥或类似的隔热材料。保温层与耐火管之间应填入密度为140±20kg／m 的氧化镁粉。 1．1．4 空气稳流器：由 1mm 厚的钢板制成，高 500mm，上端内径75±1mm，均匀收缩到下端内径 10±0．5mm，内表面应光滑。同加热炉的连接应紧密，外表面上部用25mm 厚的矿棉材料保温。 1．1．5 通风罩：用与空气稳流器同一规格的钢板制成，高50mm，内径75±1mm。同加热炉的连接应紧密，外表面用25mm 厚的矿棉材料保温。 1．1．6 气流罩：用2mm 厚的钢板制成，高750mm，上端外径200mm ， 下端外径340mm。上部有9 排共324 个进气孔，孔径10mm。下端有100mmx30mm 的开口， 用以放置试样脱落物的收集盒。 1．1．7 插入装置：由不锈钢管制成，外径6mm，内径4mm。 其导杆部分能在导管内平稳地转动和上下滑动，以保证悬挂杆上的吊篮正确地位于规定位置。 1．1．8 吊篮：由镍铬合金或耐热钢丝制成，尺寸应符合图4 的要求，重量为15±2g。 1·2 观察镜：尺寸为300mmx300mm，距加热炉上方1000mm，水平夹角30℃。 1．3 热心偶：为铠装式热电偶，外径l－l．5mm。热电偶的位置如图5 所示。 炉内热电偶的热接壁 10±0．5mm;表面热电偶的热接点位于试样的半高处， 同试样表面接触，并与炉内热电偶相中心热电偶的热接点位于试样的几何中心。三支热电偶的热接点都应在耐火管几何中心的水平线上。 在使用新热电偶时应先将该热电偶作为试样中心热电偶进行老化，试样采用树脂粘结玻璃纤维材料，按 5．1－5．4 的程序进...
