建筑节能计算报告书(总)

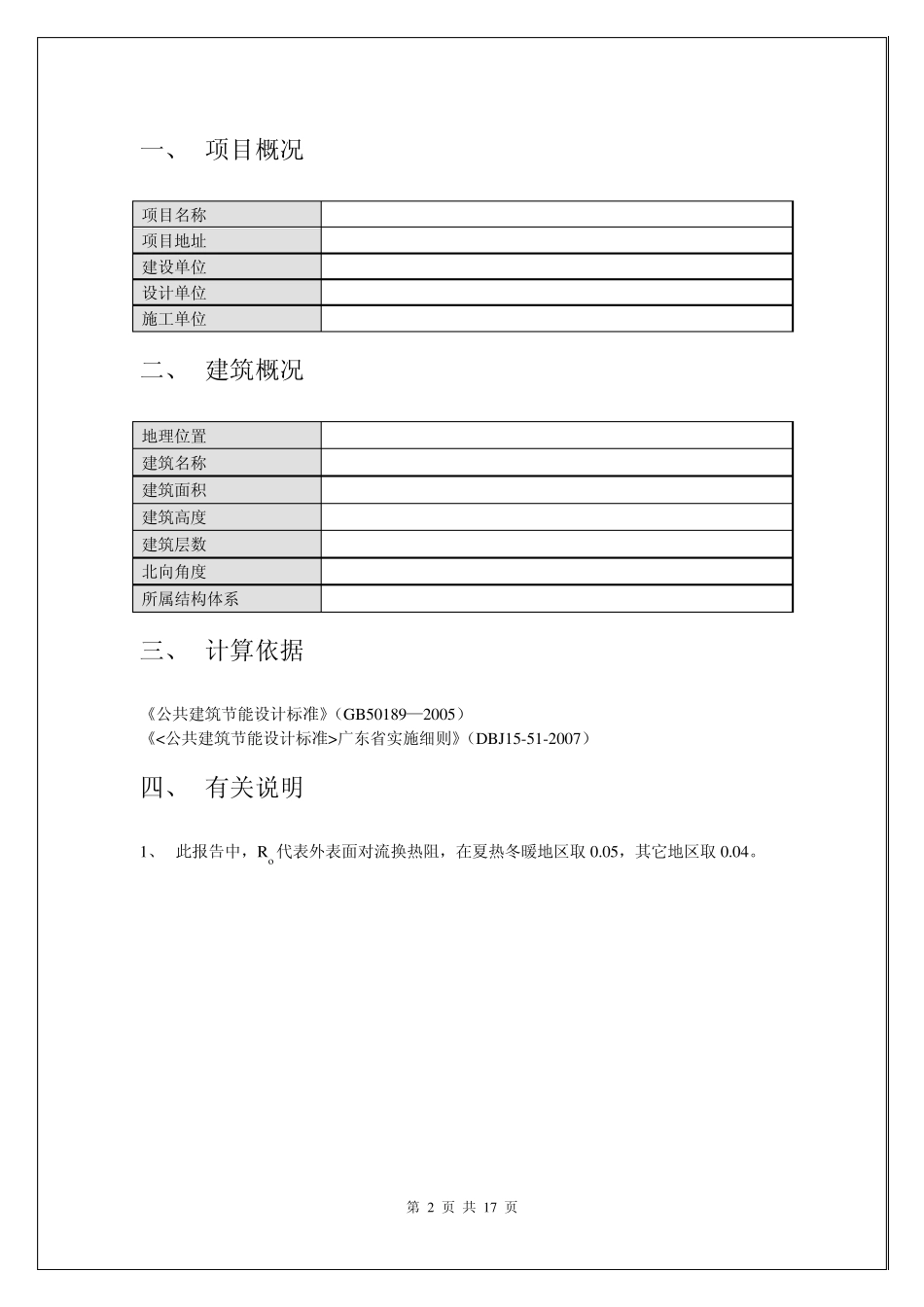

建筑节能计算报告书 项目名称： 建筑名称： 计 算 人： 校 对 人： 审 核 人： 报告日期： 计算软件名称 建筑节能设计分析软件 TH-BECS2006 计算软件版本 BECS2006 Bu ild070622 软件开发单位 清华斯维尔软件科技有限公司 第 2 页 共 17 页 一、 项目概况 项目名称 项目地址 建设单位 设计单位 施工单位 二、 建筑概况 地理位置 建筑名称 建筑面积 建筑高度 建筑层数 北向角度 所属结构体系 三、 计算依据 《公共建筑节能设计标准》（GB50189—2005） 《<公共建筑节能设计标准>广东省实施细则》（DBJ15-51-2007） 四、 有关说明 1、 此报告中，Ro代表外表面对流换热阻，在夏热冬暖地区取 0.05，其它地区取 0.04。 第 3 页 共 17 页 五、 形体数据 建筑面积A0 10653.25 m2 地上体积V0 32604 m3 外表面积F0 6806 m2 体型系数S 0.209 所处气候分区 夏热冬暖 体型系数要求 无要求 六、 食堂部分节能计算（公共建筑） 1 ) 窗墙面积比 朝向 窗面积（㎡） 墙面积（含窗洞）（㎡） 窗墙面积比 窗墙比限值 结论 东 23.750 202.806 0.12 0.70 满足 南 76.703 161.983 0.47 0.70 满足 西 95.500 196.998 0.48 0.70 满足 北 31.500 178.157 0.18 0.70 满足 合计 227.452 739.943 0.31 — — 2 ) 屋顶构造 1、 构造名称：XPS 保温+陶粒混凝土找坡 材料名称 （由外到内） 编 号 厚度δ 导热系数 λ 蓄热 系数S 修正 系数 修正后热阻 R 热惰性 指标 (mm) [W/(m.K)] W/(㎡.K) α [(㎡K)/W] D 聚合物水泥石灰砂浆 1 5 0.930 11.306 1.00 0.005 0.061 钢筋混凝土 2 40 1.740 17.200 1.00 0.023 0.395 挤塑聚苯板(ρ =25-32) 3 30 0.030 0.320 1.00 1.000 0.320 沥青油毡、油毡纸 4 3 0.170 3.330 1.00 0.018 0.059 水泥砂浆 5 20 0.930 11.370 1.00 0.022 0.245 粘土陶粒混凝土(ρ =1600) 6 30 0.840 10.360 1.00 0.036 0.370 钢筋混凝土 7 100 1.740 17.200 1.00 0.057 0.989 石灰水泥砂浆（混合砂浆） 8 20 0.870 10.750 1.00 0.023 0.247 各层之和 — 248 — — — 1.184 2.685 传热系数K=1/(0.11+∑R+Ro) 0.744 修正后 K 0.744 第 4 页 共 17 页 标准要求 K≤0.90 是否符合标准要求 符合 3 ) 外墙 1、 外墙...
