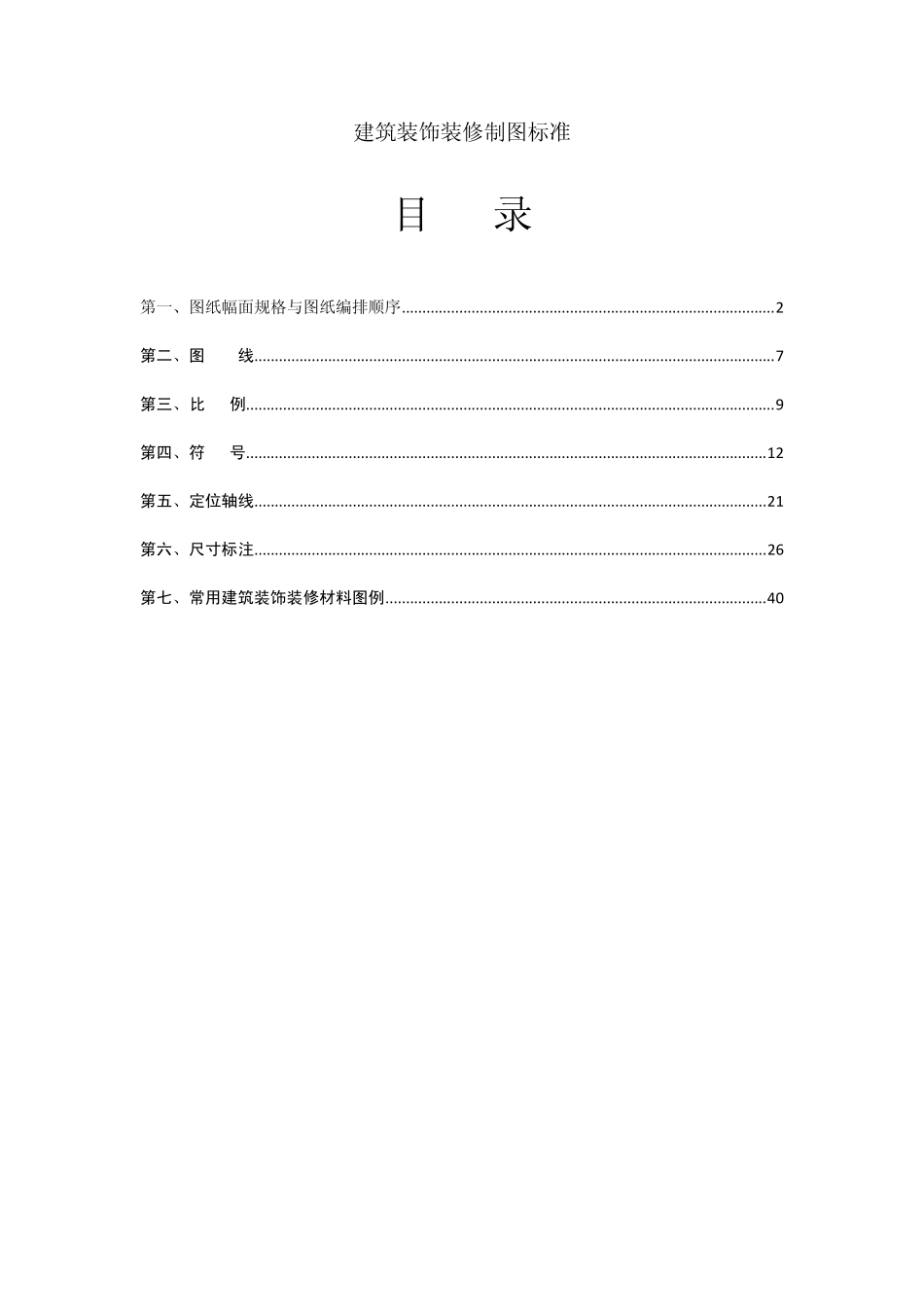

建筑装饰装修制图标准 目 录 第一、图纸幅面规格与图纸编排顺序 ........................................................................................... 2 第二、图 线 ............................................................................................................................... 7 第三、比 例 ................................................................................................................................. 9 第四、符 号 ............................................................................................................................... 12 第五、定位轴线 ............................................................................................................................. 21 第六、尺寸标注 ............................................................................................................................. 26 第七、常用建筑装饰装修材料图例 ............................................................................................. 40 建筑装饰装修制图标准 第一、图纸幅面规格与图纸编排顺序 内容提示： 装饰装修的图纸幅面规格与建筑类专业的图纸幅面规格一样，只是建筑其它专业的图纸幅面的尺寸大多比装饰装修大，常采用A1、A2及A0。装饰装修图纸常采用A2、A3，少数用A1。另外，对于装饰装修设计人员来讲，必须要了解公共建筑装饰装修图纸的编排顺序，特别是含有其它专业的装饰装修设计。 1．1 图纸幅面 1．1．1图幅即图纸幅面，指图纸的尺寸大小，以幅面代号A0、A1、A2 、A3 、A4 区分。 1．1．2图纸幅面及图框尺寸，应符合表1 .1.2的规定及图1.2.3-1～图1.2.3-3的格式。 表1.1.2、幅面及图框尺寸（mm） 幅面代号 尺寸代号 A0 A1 A2 A3 A4 b×1 841×1189 594×841 420×594 297×420 210×297 c 10 5 a 25 1．1．3需要缩微复制的图纸，其中一个边上应附有一段准确米制尺度，四个边上均附有对中标志，米制尺度的总长应为 100mm，分格应为 10mm 。对中标志应画在图纸各边长的中点处，线宽应为 0．35mm ，伸入框内 5mm。 1．1．4图纸的短边一般不应加长，长边可加长，但应符合表1．1．4 的规定。 表1.1.4、图纸长边加长尺寸（mm） 幅...
