装配式建筑预制构件BIM+二维码辅助定位安装工法

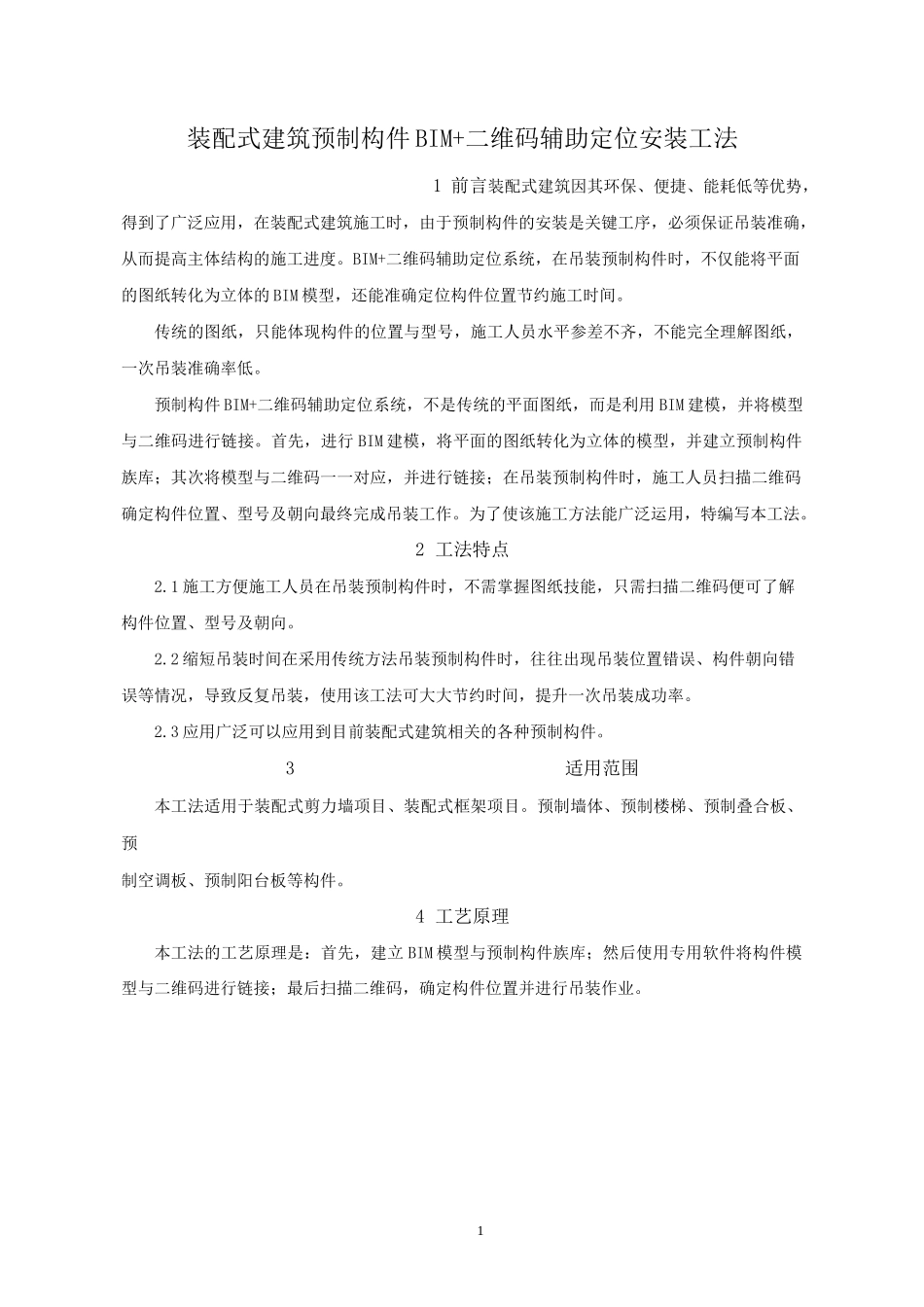

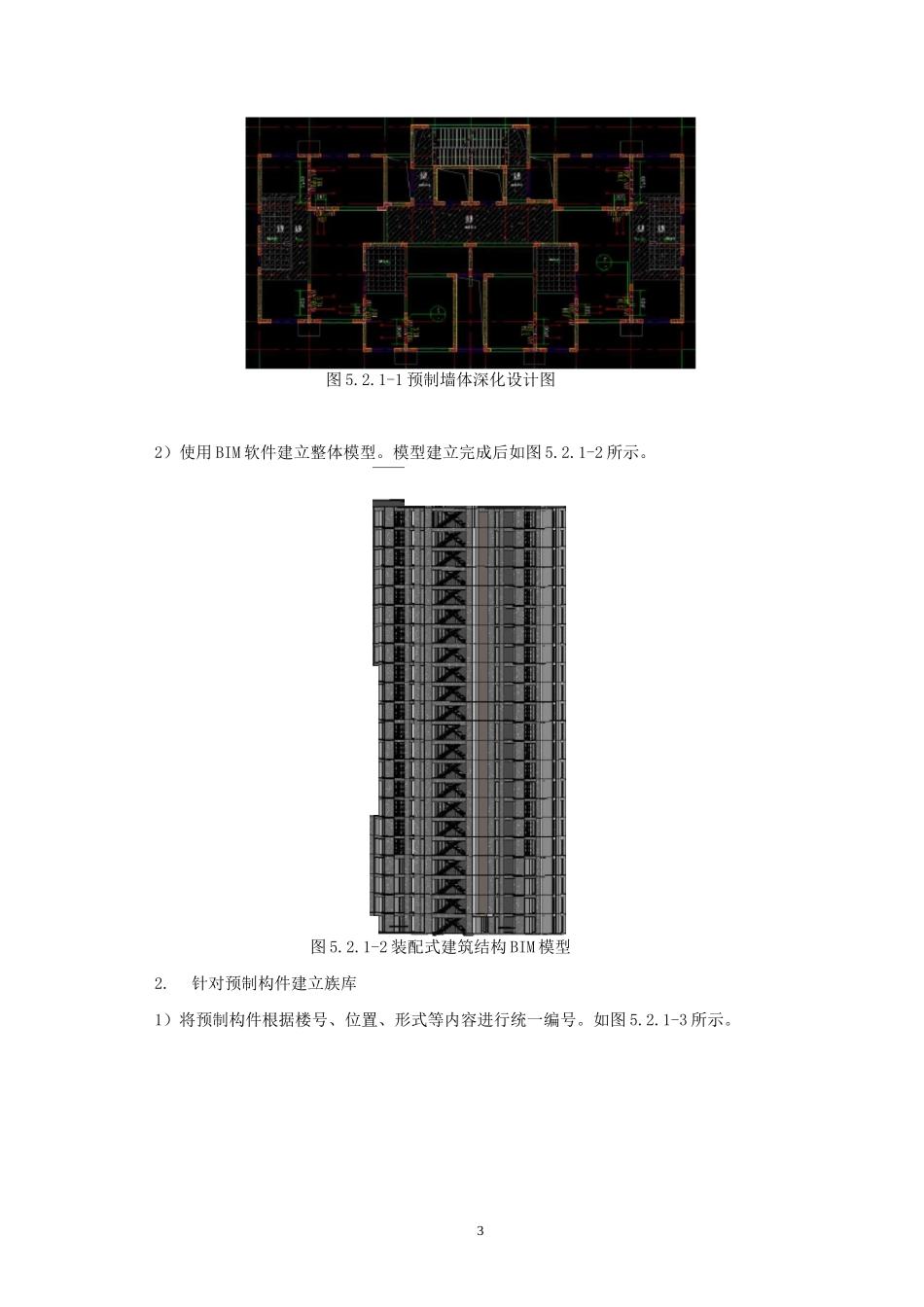

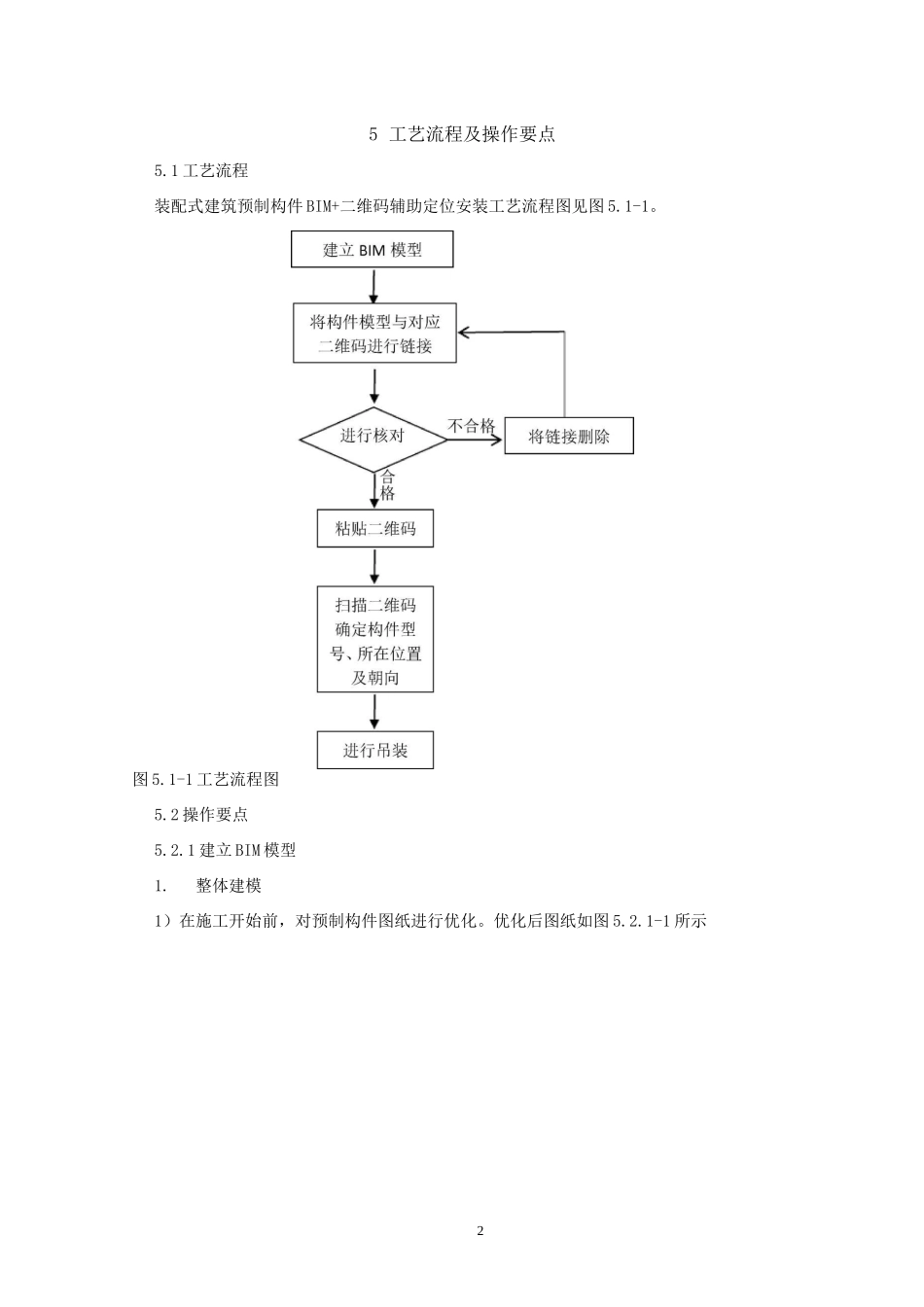

1装配式建筑预制构件 BIM+二维码辅助定位安装工法1 前言装配式建筑因其环保、便捷、能耗低等优势，得到了广泛应用，在装配式建筑施工时，由于预制构件的安装是关键工序，必须保证吊装准确，从而提高主体结构的施工进度。BIM+二维码辅助定位系统，在吊装预制构件时，不仅能将平面的图纸转化为立体的 BIM 模型，还能准确定位构件位置节约施工时间。传统的图纸，只能体现构件的位置与型号，施工人员水平参差不齐，不能完全理解图纸，一次吊装准确率低。预制构件 BIM+二维码辅助定位系统，不是传统的平面图纸，而是利用 BIM 建模，并将模型与二维码进行链接。首先，进行 BIM 建模，将平面的图纸转化为立体的模型，并建立预制构件族库；其次将模型与二维码一一对应，并进行链接；在吊装预制构件时，施工人员扫描二维码确定构件位置、型号及朝向最终完成吊装工作。为了使该施工方法能广泛运用，特编写本工法。2 工法特点2.1 施工方便施工人员在吊装预制构件时，不需掌握图纸技能，只需扫描二维码便可了解构件位置、型号及朝向。2.2 缩短吊装时间在采用传统方法吊装预制构件时，往往出现吊装位置错误、构件朝向错误等情况，导致反复吊装，使用该工法可大大节约时间，提升一次吊装成功率。2.3 应用广泛可以应用到目前装配式建筑相关的各种预制构件。3适用范围本工法适用于装配式剪力墙项目、装配式框架项目。预制墙体、预制楼梯、预制叠合板、预制空调板、预制阳台板等构件。4 工艺原理本工法的工艺原理是：首先，建立 BIM 模型与预制构件族库；然后使用专用软件将构件模型与二维码进行链接；最后扫描二维码，确定构件位置并进行吊装作业。25 工艺流程及操作要点5.1 工艺流程装配式建筑预制构件 BIM+二维码辅助定位安装工艺流程图见图 5.1-1。图 5.1-1 工艺流程图5.2 操作要点5.2.1 建立 BIM 模型1.整体建模1）在施工开始前，对预制构件图纸进行优化。优化后图纸如图 5.2.1-1 所示3图 5.2.1-1 预制墙体深化设计图2）使用 BIM 软件建立整体模型。模型建立完成后如图 5.2.1-2 所示。图 5.2.1-2 装配式建筑结构 BIM 模型2.针对预制构件建立族库1）将预制构件根据楼号、位置、形式等内容进行统一编号。如图 5.2.1-3 所示。4Jh30-01-10-40-40 预制破土墳 NVSJ1015-21E30-01.10.40.40J3ei)^g±iE_NVSJ601_5-21 层30-01-10-40-40_^制混癡土靖_NV 引 101_22层30-01.10,40,40_fg 制混凝土«_NVSJ101_22 层盹-01.1)40...
