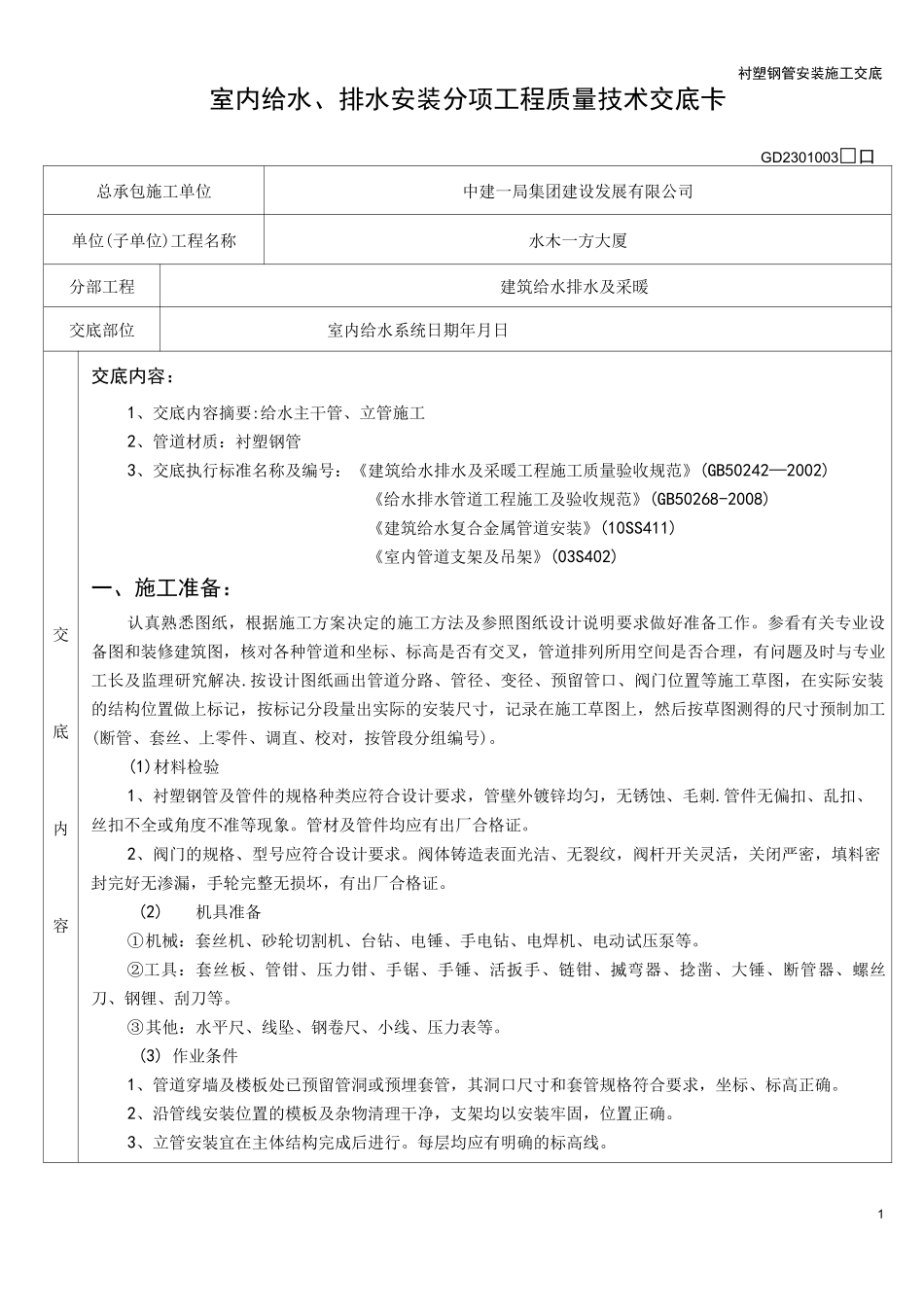

1衬塑钢管安装施工交底室内给水、排水安装分项工程质量技术交底卡GD2301003□口总承包施工单位中建一局集团建设发展有限公司单位(子单位)工程名称水木一方大厦分部工程建筑给水排水及采暖交底部位室内给水系统日期年月日交底内容交底内容:1、交底内容摘要:给水主干管、立管施工2、管道材质:衬塑钢管3、交底执行标准名称及编号:《建筑给水排水及采暖工程施工质量验收规范》(GB50242—2002)《给水排水管道工程施工及验收规范》(GB50268-2008)《建筑给水复合金属管道安装》(10SS411)《室内管道支架及吊架》(03S402)一、施工准备:认真熟悉图纸,根据施工方案决定的施工方法及参照图纸设计说明要求做好准备工作。参看有关专业设备图和装修建筑图,核对各种管道和坐标、标高是否有交叉,管道排列所用空间是否合理,有问题及时与专业工长及监理研究解决.按设计图纸画出管道分路、管径、变径、预留管口、阀门位置等施工草图,在实际安装的结构位置做上标记,按标记分段量出实际的安装尺寸,记录在施工草图上,然后按草图测得的尺寸预制加工(断管、套丝、上零件、调直、校对,按管段分组编号)。(1)材料检验1、衬塑钢管及管件的规格种类应符合设计要求,管壁外镀锌均匀,无锈蚀、毛刺.管件无偏扣、乱扣、丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。2、阀门的规格、型号应符合设计要求。阀体铸造表面光洁、无裂纹,阀杆开关灵活,关闭严密,填料密封完好无渗漏,手轮完整无损坏,有出厂合格证。(2)机具准备①机械:套丝机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵等。②工具:套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、揻弯器、捻凿、大锤、断管器、螺丝刀、钢锂、刮刀等。③其他:水平尺、线坠、钢卷尺、小线、压力表等。(3) 作业条件1、管道穿墙及楼板处已预留管洞或预埋套管,其洞口尺寸和套管规格符合要求,坐标、标高正确。2、沿管线安装位置的模板及杂物清理干净,支架均以安装牢固,位置正确。3、立管安装宜在主体结构完成后进行。每层均应有明确的标高线。衬塑钢管安装施工交底2衬塑钢管安装施工交底3总承包施工单位中建一局集团建设发展有限公司单位(子单位)工程名称水木一方大厦分部建筑给水排水及采暖交底部室内给水系统日层破坏处刷好防锈漆。③支管甩口均加好临时丝堵,立管阀门安装朝向应便于操作和修理。④安装完后用线坠吊直找正,配合土建堵好楼板洞.⑤ 套管顶部高出装饰地面 20mm;安装在卫生间...
