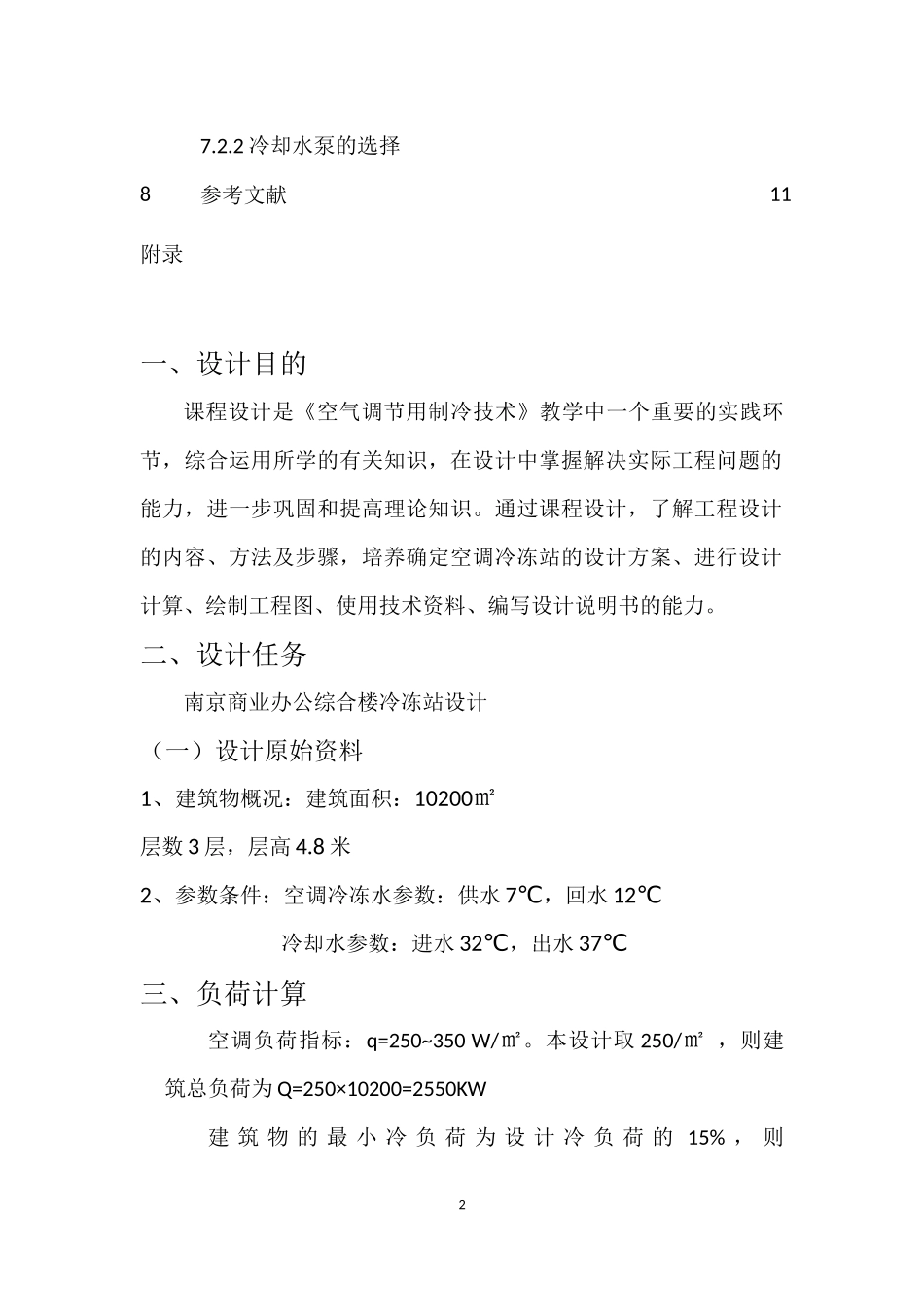

苏州科技学院环境科学与工程学院课程设计说明书课程名称：空调用制冷技术课程设计题目：南京商业办公综合楼冷冻站设计学生姓名：胡海旭学号：12200138107系别：环境学院专业班级：建筑设备z1211指导老师：孙志高李翠敏2015年10月目录1设计目的22设计任务23负荷计算24机组选择25方案设计36水力计算46.1冷冻水的水力计算6.1.1确定水流量6.1.2确定管径6.1.3水力计算结果46.2冷却水水力计算6.2.1水力计算结果77设备选择77.1冷却塔的选择77.2水泵选择7.2.1冷冻水泵的选择817.2.2冷却水泵的选择8参考文献11附录一、设计目的课程设计是《空气调节用制冷技术》教学中一个重要的实践环节，综合运用所学的有关知识，在设计中掌握解决实际工程问题的能力，进一步巩固和提高理论知识。通过课程设计，了解工程设计的内容、方法及步骤，培养确定空调冷冻站的设计方案、进行设计计算、绘制工程图、使用技术资料、编写设计说明书的能力。二、设计任务南京商业办公综合楼冷冻站设计（一）设计原始资料1、建筑物概况：建筑面积：10200㎡层数3层，层高4.8米2、参数条件：空调冷冻水参数：供水7℃，回水12℃冷却水参数：进水32℃，出水37℃三、负荷计算空调负荷指标：q=250~350W/㎡。本设计取250/㎡，则建筑总负荷为Q=250×10200=2550KW建筑物的最小冷负荷为设计冷负荷的15%，则2qmin=2550×15%=382.5KW四、机组选择在选择制冷机的计算中，应考虑到管道系统及设备的冷损失，故间接供冷系统一般附加7%~15%富裕量。则制冷机组承担的制冷量为W=Q×(1+10%)=2550×(1+10%)=2805KW为了满足最小冷负荷下的工作情况，最小冷负荷考虑富裕量之后得出的值为qmin=382.5×（1+10%）=420.75KW，分别按承担负荷的30%和70%选用麦克维尔空调公司的离心式冷水机组，选择WSC079/E2609/C2209型号1台，WCS100/E3612/C3012型号一台，机组技术参数见表345项目型号LSBLG1500制冷量KW1501输入功率KW342压缩机数量4能量调节方式自动能量调节范围%100～0（16级）制冷剂R22充注量Kg65×4电气性能电源3N～400V50Hz安全保护高低压保护、过载保护、逆（缺）相保护、排气温感器、防冻结温感器、易熔塞冷冻水流量m3/h258冷却水流量m3/h316.8冷凝器类型壳管式冷却水进水温度范围℃22℃至37℃水侧压降kPa76进出水管mmDN150×2蒸发器类型干式壳管式冷水出水温度范围℃5℃至15℃水侧压降kPa88进出水管mmDN200机组外型尺寸:（长×宽×高）mm4450×2160×2420机组重量kg7800运行重量kg8200噪音dB(A)87五、方案设计选择该机房制冷系统为两管制系统，即冷却水供/回水管、冷冻水供/回水管系统。经冷水机组制冷后的7℃的冷冻水通过冷冻水供水管到达分水器，再通过分水器分别送往各层的用户，经过空调用户后的12℃的冷冻水回水经集水器再由冷冻水回水管返回冷水机组，通过水泵返回冷水机组中的蒸发器与制冷剂换热实现降温过程。从冷水机组出来的37℃的冷却水经冷却水泵及冷却水供水管到达冷却塔，经冷却塔冷却后降温后的32℃的冷却水再返回冷水机组冷却制冷剂，如此循环往复。六、水力计算6.1冷冻水的水力计算1）确定水流量本设计中LSBLG1500冷水机组两台，蒸发器水流量为258m3/h2）确定管径6通过控制管段内的流速和比摩阻来确定管径，最不利环路的比摩阻流速不宜选得太大，否则比摩阻太大，一般比摩阻控制在100-300Pa/m，最好在150-200Pa/m,若选用管子的比摩阻偏大，则将管径取大调节；若比摩阻小于100Pa/m，则将管径取小，在比摩阻100-300Pa/m范围内确定管径和流速。（1mH2O=0.1MPa）水流速度的选择：管道种类推荐流速（m/s）管道种类推荐流速（m/s）水泵吸水管1.2～2.1主干管/集管1.2～4.5水泵出水管2.4～3.6排水管1.2～2.0冷水管道流速表:管径DN253240507080100流速m/s<0.50.5-0.60.5-0.70.5-0.90.6-10.7-1.20.8-1.4管径DN125150200250300350>4007流速m/s0.9-1.61.0-1.81.2-2.11.4-2.31.6-2.41.8-2.61.9-2.83）阻力计算冷冻水管的阻力包括沿程阻力和局部阻力，分别对其进行计算。沿程阻力根据选定的比摩阻可按以下公式进行计算。∆Pm=∆pm*l式中∆Pm为摩擦阻力损失，即沿程阻力损失Pa；∆pm为管段的比摩阻，Pa/m；L为计算管段的长度，局部阻力计...
