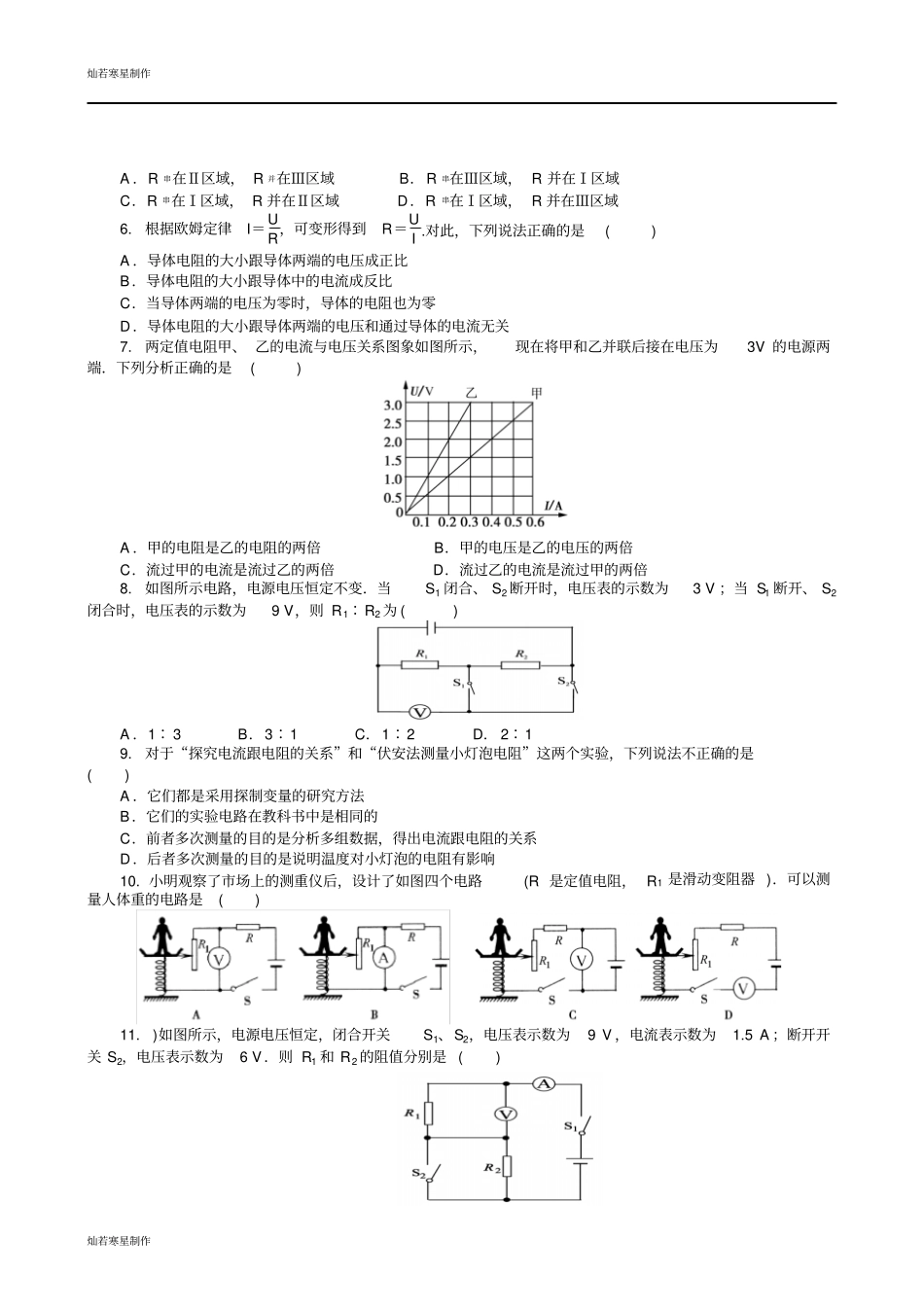

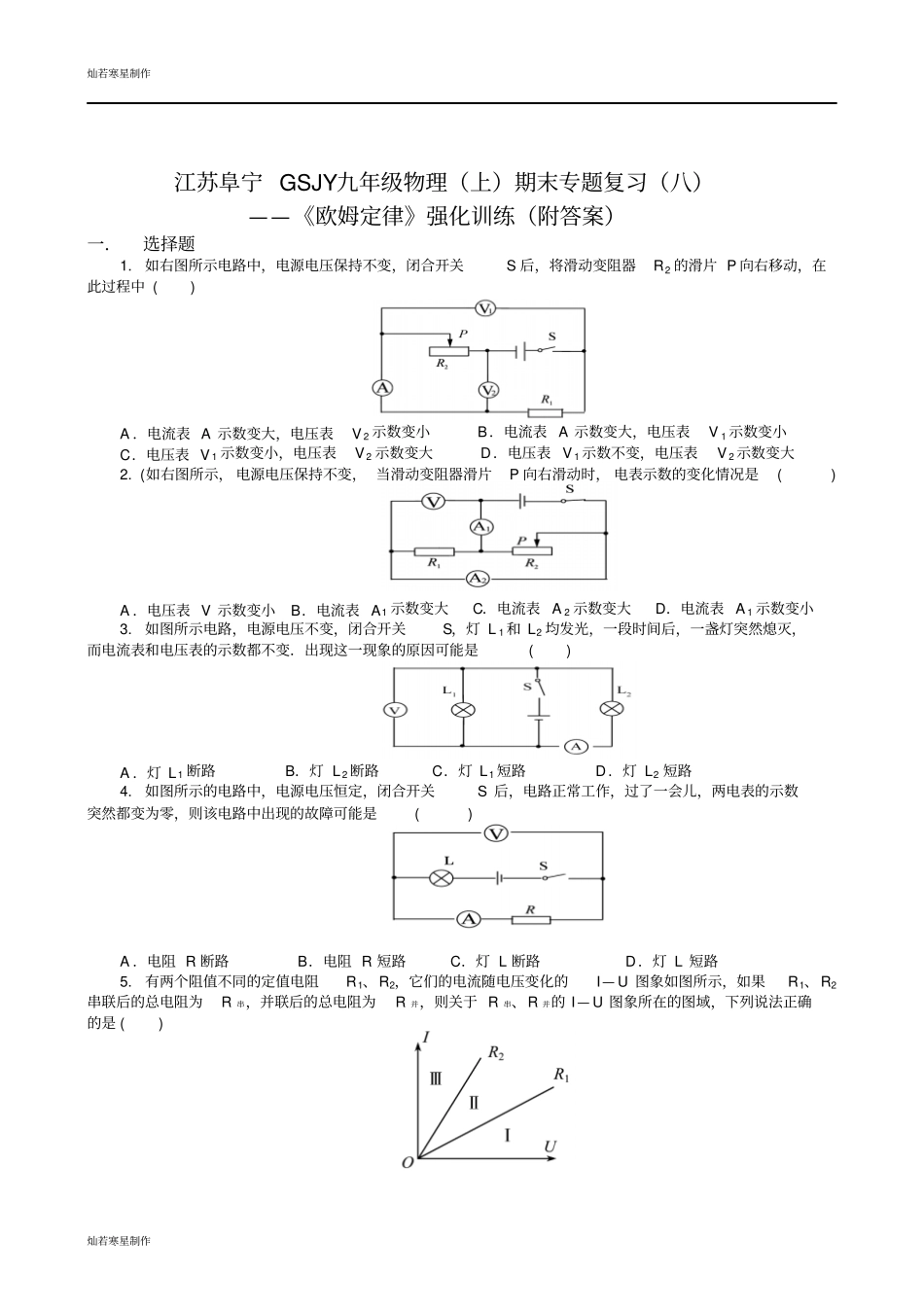

灿若寒星制作灿若寒星制作江苏阜宁 GSJY九年级物理(上)期末专题复习(八)——《欧姆定律》强化训练(附答案)一.选择题1. 如右图所示电路中,电源电压保持不变,闭合开关S 后,将滑动变阻器R2 的滑片 P 向右移动,在此过程中 () A .电流表 A 示数变大,电压表V 2 示数变小B.电流表 A 示数变大,电压表V 1 示数变小C.电压表 V 1 示数变小,电压表V 2 示数变大D.电压表 V 1 示数不变,电压表V 2 示数变大2. (如右图所示, 电源电压保持不变, 当滑动变阻器滑片P 向右滑动时, 电表示数的变化情况是() A .电压表 V 示数变小B.电流表 A1 示数变大C.电流表 A 2 示数变大D.电流表 A 1 示数变小3. 如图所示电路,电源电压不变,闭合开关S,灯 L 1 和 L2 均发光,一段时间后,一盏灯突然熄灭,而电流表和电压表的示数都不变.出现这一现象的原因可能是() A .灯 L 1 断路B.灯 L 2 断路C.灯 L 1 短路D.灯 L2 短路4. 如图所示的电路中,电源电压恒定,闭合开关S 后,电路正常工作,过了一会儿,两电表的示数突然都变为零,则该电路中出现的故障可能是() A .电阻 R 断路B.电阻 R 短路C.灯 L 断路D.灯 L 短路5. 有两个阻值不同的定值电阻R1、R2,它们的电流随电压变化的I— U 图象如图所示,如果R1、R2串联后的总电阻为R 串,并联后的总电阻为R 并,则关于 R 串、R 并的 I— U 图象所在的图域,下列说法正确的是 () 灿若寒星制作灿若寒星制作A .R 串在Ⅱ区域, R 并在Ⅲ区域B.R 串在Ⅲ区域, R 并在Ⅰ区域C.R 串在Ⅰ区域, R 并在Ⅱ区域D.R 串在Ⅰ区域, R 并在Ⅲ区域6. 根据欧姆定律I=UR,可变形得到R=UI .对此,下列说法正确的是() A .导体电阻的大小跟导体两端的电压成正比B.导体电阻的大小跟导体中的电流成反比C.当导体两端的电压为零时,导体的电阻也为零D.导体电阻的大小跟导体两端的电压和通过导体的电流无关7. 两定值电阻甲、 乙的电流与电压关系图象如图所示,现在将甲和乙并联后接在电压为3V 的电源两端.下列分析正确的是() A .甲的电阻是乙的电阻的两倍B.甲的电压是乙的电压的两倍C.流过甲的电流是流过乙的两倍D.流过乙的电流是流过甲的两倍8. 如图所示电路,电源电压恒定不变.当S1 闭合、 S2 断开时,电压表的示数为3 V ;当 S1 断开、 S2闭合时,电压表的示数为9 V,则 R1∶R2 ...
