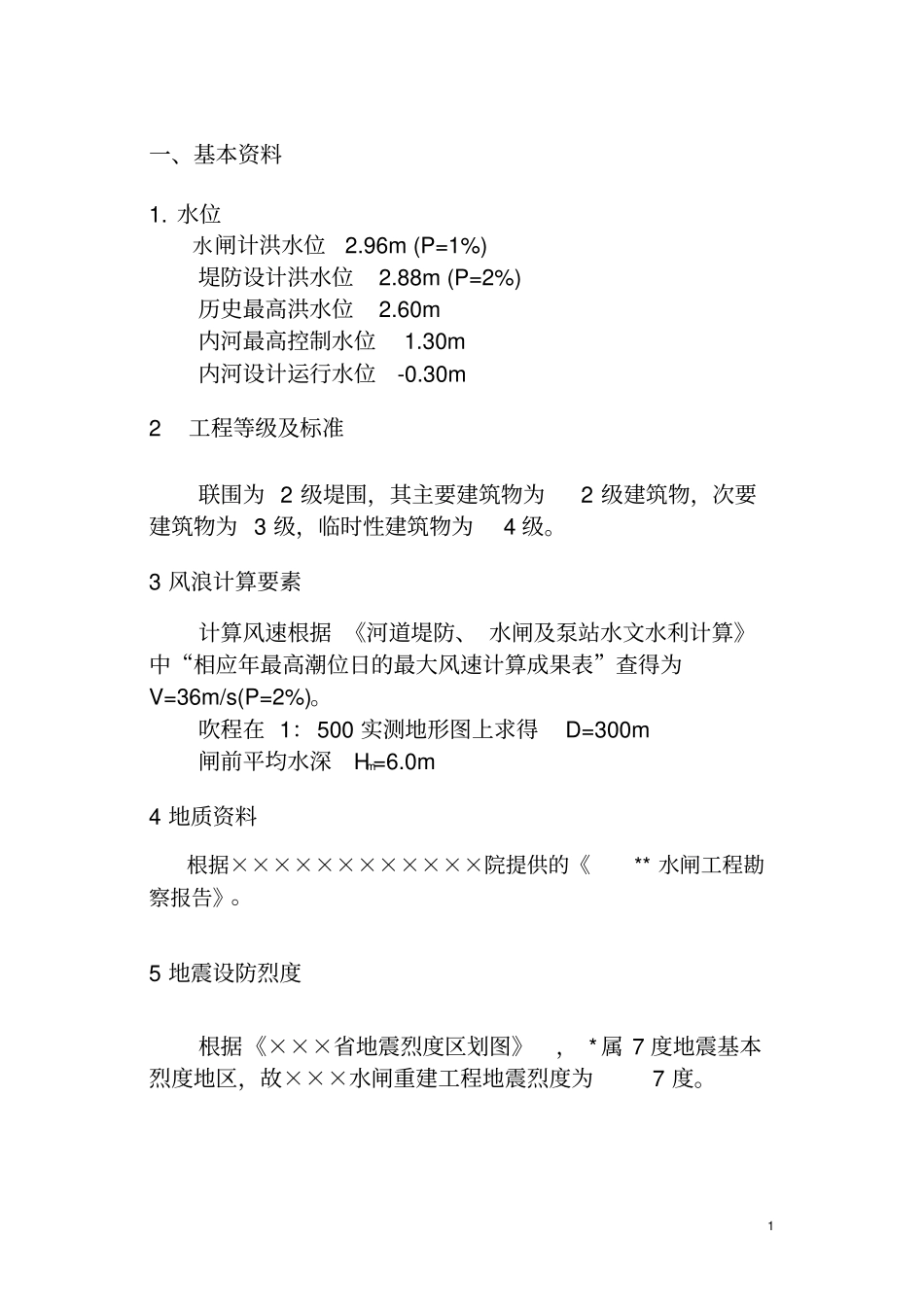

1 一、基本资料1. 水位水闸计洪水位2.96m (P=1%)堤防设计洪水位2.88m (P=2%) 历史最高洪水位2.60m 内河最高控制水位1.30m 内河设计运行水位-0.30m 2 工程等级及标准联围为 2 级堤围，其主要建筑物为2 级建筑物，次要建筑物为 3 级，临时性建筑物为4 级。3 风浪计算要素计算风速根据 《河道堤防、 水闸及泵站水文水利计算》中“相应年最高潮位日的最大风速计算成果表”查得为V=36m/s(P=2%)。吹程在 1：500 实测地形图上求得D=300m 闸前平均水深Hm=6.0m 4 地质资料根据××××××××××××院提供的《** 水闸工程勘察报告》。5 地震设防烈度根据《×××省地震烈度区划图》， * 属 7 度地震基本烈度地区，故×××水闸重建工程地震烈度为7 度。2 6 规定的安全系数对于 2 级水闸，规范规定的安全系数见下表1.6-1。表 1.6-1 荷载组合抗滑安全系数 , kc?闸室基底应力最大值与最小值之比的允许值基本荷载组合1.30 1.5 特殊荷载组合1.15 2.0 正常潮水位 +地震1.05 2.0 3 二、基本尺寸的拟定及复核2. 1 抗渗计算2.1.1 渗径复核 如下图拟定的水闸底板尺寸：如下图拟定的水闸底板尺寸：L=0.5+0.7*2+6+0.5+0.5+1.3+0.5+0.76*2+16.4+0.5 +1.3+0.7*2+0.5+0.7*2+6+0.5+0.5=40.72m 根据《水闸设计规范》SL265-2001 第 4.3.2 条表 4.3.2,×××水闸闸基为换砂基础，渗径系数取C=7 则：设计洪水位下要求渗径长度：L=C△H=7×[2.96-（-0.30）]=22.82m ∴L实〉L ∴满足渗透稳定要求。2.2 闸室引堤顶高程计算4 闸侧堤顶高程按 《堤防工程设计规范》 （ GB50286— 98）中的有关规定进行计算。其公式为：AeRY}])(7.0[13.0)(0018.0{])(7.0[0137.0245.027.022VgdthVgFthVgdthVHg5.02 )V(9.13HgVTgLdthTgL222cos22gdFKVeHRKKKROPVp△式中： Y—堤顶超高（ m）。R—设计波浪爬高（m）。e— 设计风壅增水高度（ m）。A—安全超高（ m）。H — 平均波高（ m）。T — 平均波周期（ s）。V—计算风速（ m/s）。F—风区长度（ m）。L— 堤前波浪的波长（m）。d— 水域的平均水深。K—综合摩阻系数，取K=3.6 ×10-6。β —风向与垂直于堤轴线的法线的夹角（度）。Rp— 累积频率为p 的波浪爬高。K △—斜坡的糙率及渗透性系数，取0.80。5 K v— 经验系数。K p—爬高累积频率换算系数。R0—无风情况下 ,光滑不透水护面 (K △=1)、 H =1m时的爬高值。设计工况的设计潮水位为2.88m...
